软件操作 JTE 系列无铅回流焊机用户手册 99 - 44 - 4.3.17.7 当用户选择此窗口时， 从如右图的 画面从可查看到 系统自动记录到的机器状态。 4.4 JTE ：此设置所生成的文件，是 JTE 系列操作 系统的 系统文件，系统将按该文件的参数运行，用户应该根 据机器实际情况进行设置。此设置软件不能与 JTE Series 控制软件同时运行。 当用户运行此程序， 系统会弹出如右图登录系统的 画面，要求用户输入用户名及相应密…
JTE 系列无铅回流焊机用户手册 软件操作
- 43 - 99
4.3.17.5
如右图画面，显示当前报警表。在此窗口可响应报
警，排除报警故障后 解除报警，设备就可进入正常工作
状态。
4.3.17.6
用户采用外接测温头测试 PCB 板各点的温度时需
打开此窗口。
选择 选项后，系统会自动将实时测量并记
录各点温度值，在窗口处同步显示曲线图，测试完后系
统会将用户设定的曲线参数进行运算，并显示给用户分
析。
打印曲线图时，系统会对资料来分析供用户参考。
如用户要对曲线工艺设定要求，以便分析，可单击
键，系统将弹出如右图所示的曲线工艺编辑界
面 用户可三个升温区斜率、冷却区冷却斜率；预热段、
浸泡段及回流段三个的时间；还有在某一温度以上的总
时间，及各曲线的最高温度。
软件操作 JTE 系列无铅回流焊机用户手册
99
- 44 -
4.3.17.7
当用户选择此窗口时，从如右图的画面从可查看到
系统自动记录到的机器状态。
4.4 JTE
：此设置所生成的文件，是 JTE 系列操作系统的
系统文件，系统将按该文件的参数运行，用户应该根
据机器实际情况进行设置。此设置软件不能与 JTE
Series 控制软件同时运行。
当用户运行此程序，系统会弹出如右图登录系统的
画面，要求用户输入用户名及相应密码，以判断该用户
是否具有访问此程序的权限，如无此权限，系统会给出
如右图的错误提示对话框。
4.4.1
在如右图属性页可设置设备的型号，系统所用参数
的单位，设备启动方式，控制软件语言类型。JTE 系列
操作系统将按用户所选择的型号进行工作。
JTE 系列无铅回流焊机用户手册 软件操作
- 45 - 99

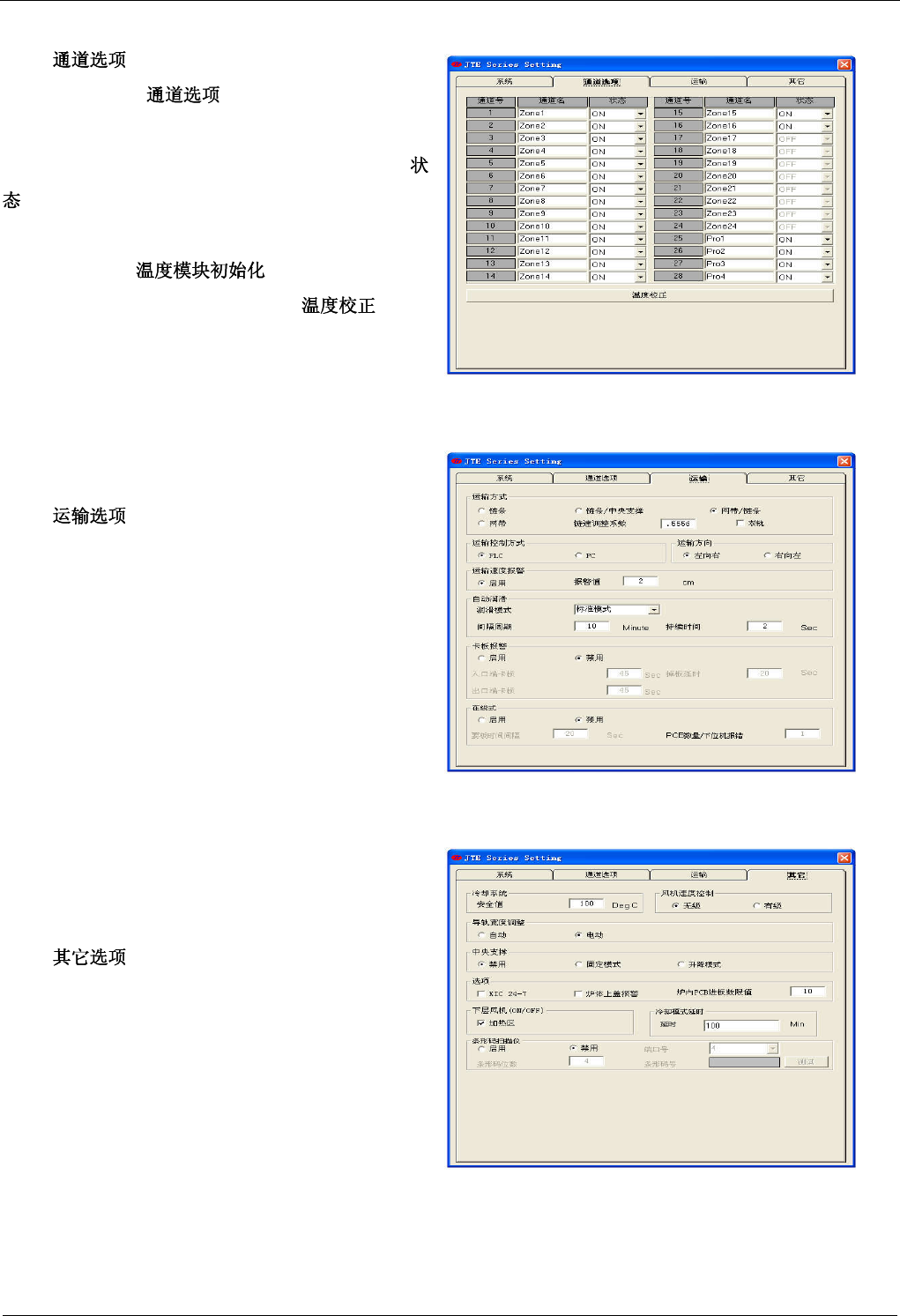

4.4.2
在如右图的“ ”，程序会根据用户所选择
的设备型号列出其所有温区通道。
用户可按工艺要求对每个加热区进行设置，在“
”项，如选择“ON”就表示此加热区要加热，选“OFF”
则不加热。
在右图中“ ”是系统对设备控温
模块进行初始化，用户是不可设的，“ ”是系
统对设备的测温热电偶检测温度有偏差时，对其进行
校正，以使系统能正常工作。这两个选项，必须有相
应的用户名及密码才能操作。
4.4.3
在如右图的设置页中，用户可设置运输方式；运
输速度报警启动及禁用、速度报警值；运输链条自动
润滑模式；本机给上位机进 PCB 信号。
4.4.4
用户在如右图此画面中可设置冷却系统安全值、
风机速度 控制、中央支撑；掉板报警；及下层各风机
开关；“控温模块设置”是系统对控温模块参数进行设
置，用户无权限操作。
