JTE 系列无铅回流焊机用户手册 软件操作 - 43 - 99 4.3.17.5 如右图画面， 显示当前报警表。 在此窗口可响 应报 警， 排除报警故障后 解除报警， 设备就可进入正常工作 状态。 4.3.17.6 用户采用外接测温头测试 PCB 板各点的温度时需 打开此窗口。 选择 选项后，系统会自动将实时测量并记 录各点温度值，在窗口处同步显示曲线图，测试完后系 统会将用户设定的曲线参数进行运算，并显示给用户分 析。 打印曲线图时，…
软件操作 JTE 系列无铅回流焊机用户手册
99
- 42 -
4.3.17.4 :
4.3.17.4.1

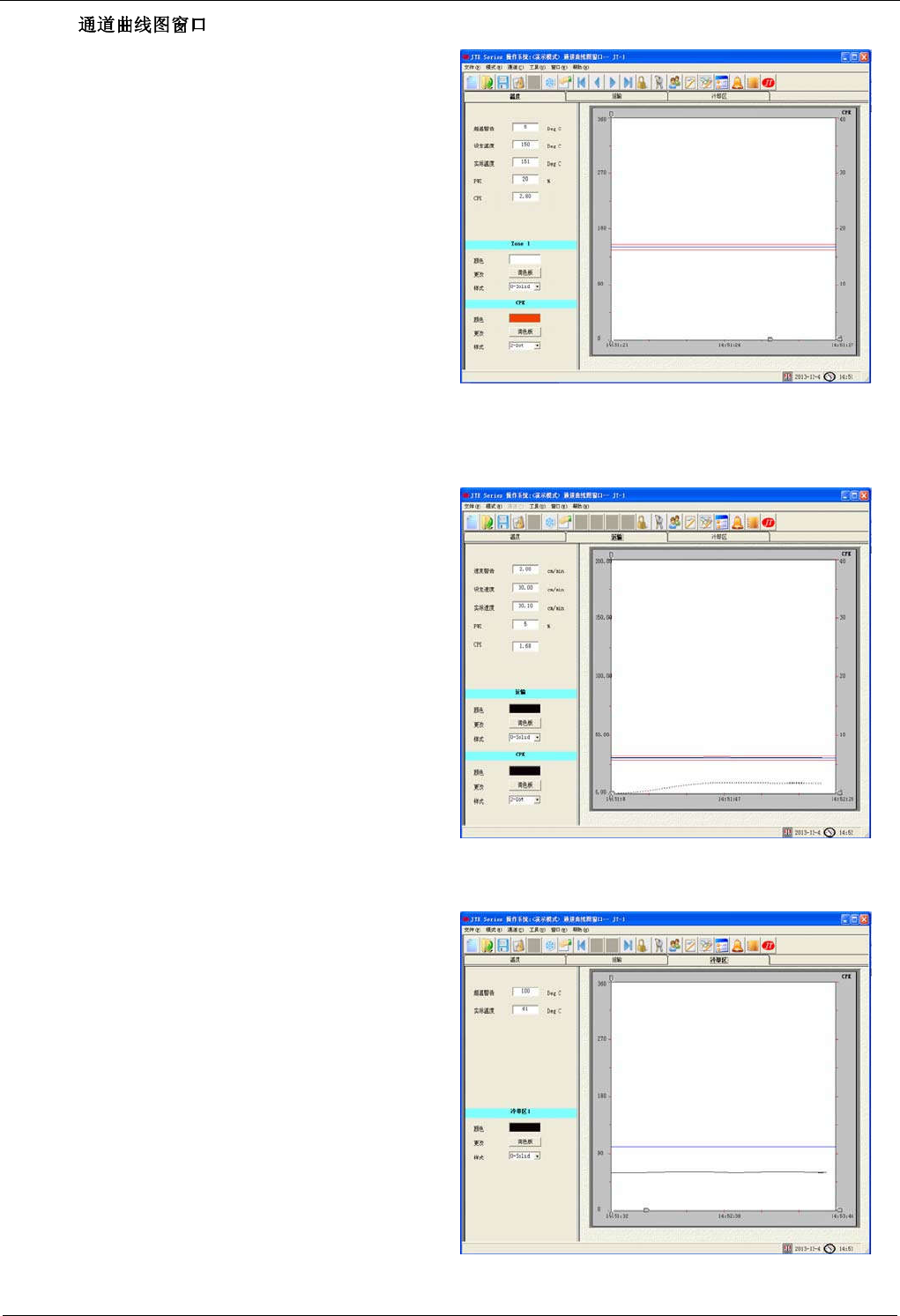

在如右图画面可观察各加热通道实际温度曲线图及
控温 PWI 和 CPK 曲线图。
4.3.17.4.2
在如右图画面可观察运输速度实时监测曲线图及控
制 PWI 和 CPK 曲线图。
4.3.17.4.3
在如右图画面可观察冷却曲线图。
JTE 系列无铅回流焊机用户手册 软件操作
- 43 - 99
4.3.17.5

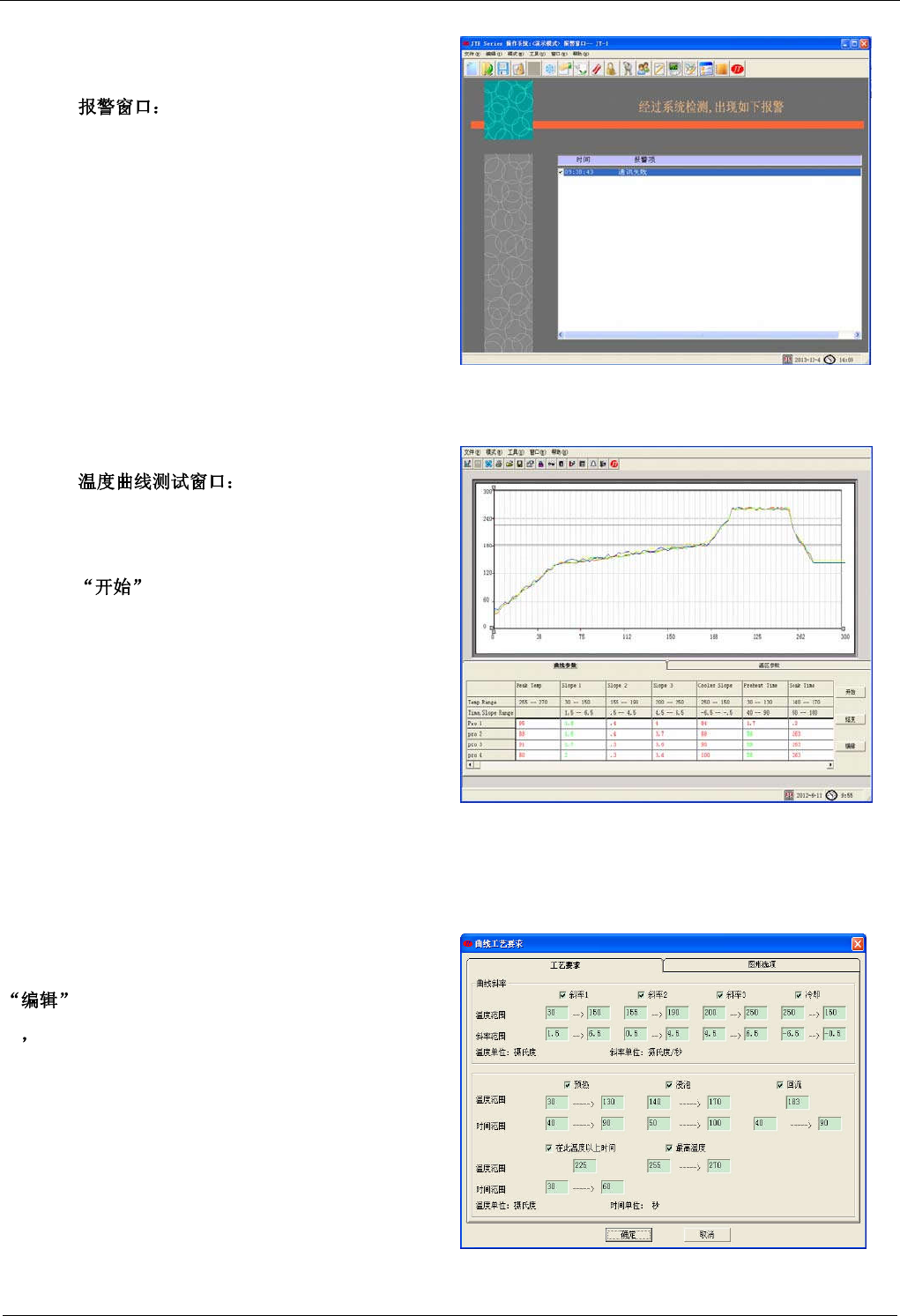

如右图画面，显示当前报警表。在此窗口可响应报
警，排除报警故障后 解除报警，设备就可进入正常工作
状态。
4.3.17.6
用户采用外接测温头测试 PCB 板各点的温度时需
打开此窗口。
选择 选项后，系统会自动将实时测量并记
录各点温度值，在窗口处同步显示曲线图，测试完后系
统会将用户设定的曲线参数进行运算，并显示给用户分
析。
打印曲线图时，系统会对资料来分析供用户参考。
如用户要对曲线工艺设定要求，以便分析，可单击
键，系统将弹出如右图所示的曲线工艺编辑界
面 用户可三个升温区斜率、冷却区冷却斜率；预热段、
浸泡段及回流段三个的时间；还有在某一温度以上的总
时间，及各曲线的最高温度。
软件操作 JTE 系列无铅回流焊机用户手册
99
- 44 -
4.3.17.7

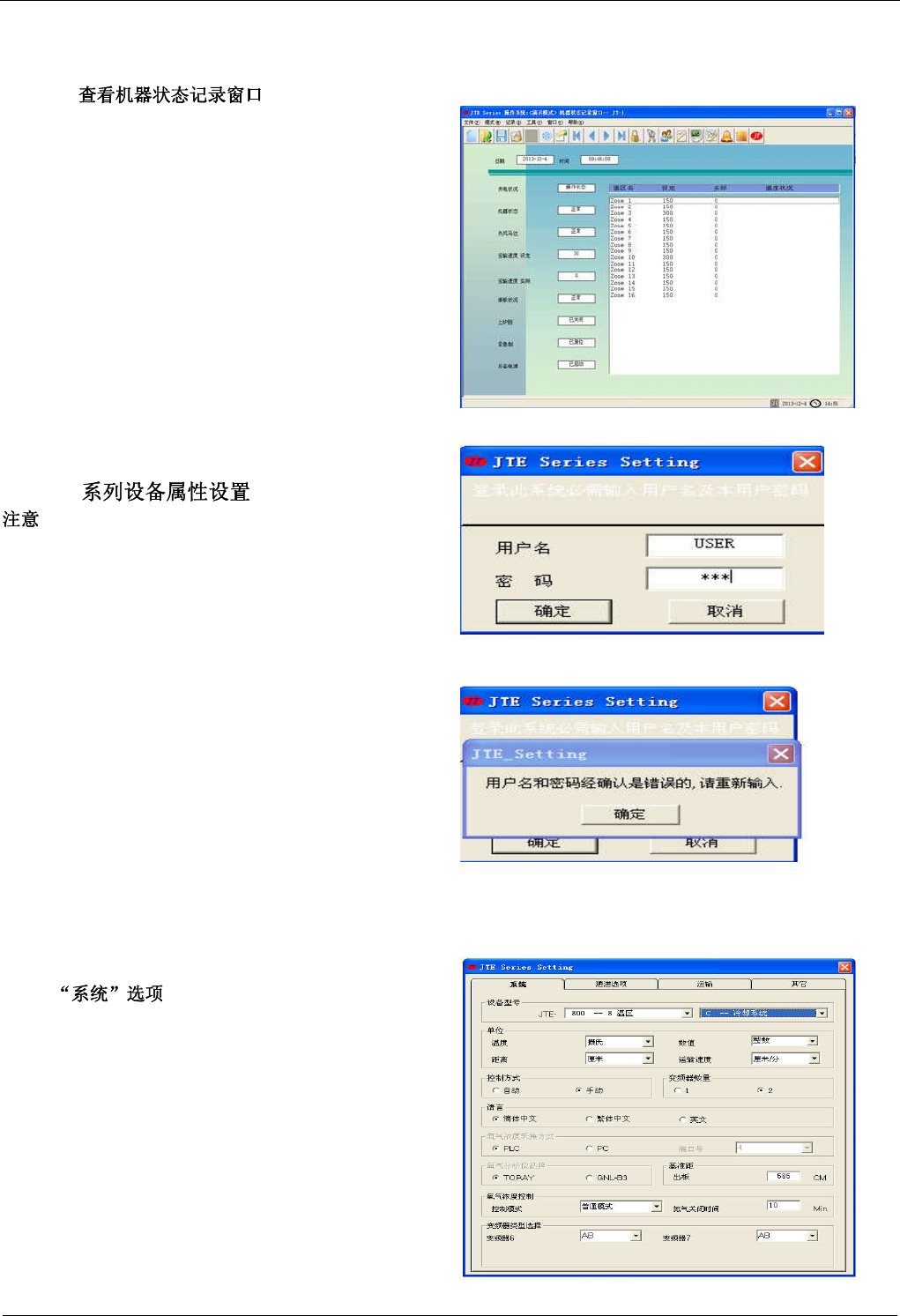

当用户选择此窗口时，从如右图的画面从可查看到
系统自动记录到的机器状态。
4.4 JTE
：此设置所生成的文件，是 JTE 系列操作系统的
系统文件，系统将按该文件的参数运行，用户应该根
据机器实际情况进行设置。此设置软件不能与 JTE
Series 控制软件同时运行。
当用户运行此程序，系统会弹出如右图登录系统的
画面，要求用户输入用户名及相应密码，以判断该用户
是否具有访问此程序的权限，如无此权限，系统会给出
如右图的错误提示对话框。
4.4.1
在如右图属性页可设置设备的型号，系统所用参数
的单位，设备启动方式，控制软件语言类型。JTE 系列
操作系统将按用户所选择的型号进行工作。
