维修调整要领书 点胶头装置 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 空气配管的维护请在打开原压以及 汽缸驱动系的残压后进行。 使选择器运动的汽缸的供气是即使降下主体 空气压力依然保持的模 式。 打开压力时， 把点胶头装置移到下面没有障碍物的安全位置， 需要数 次操作电磁阀的手动开关。 非必要时请不要按下选…
维修调整要领书
向插头支架进行配线。
XY BEAR CABLES ①②③④⑤ コネクタブラケット
CN478
图
插头支架
维修调整要领书
点胶头装置
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
空气配管的维护请在打开原压以及 汽缸驱动系的残压后进行。
使选择器运动的汽缸的供气是即使降下主体空气压力依然保持的模
式。
打开压力时，把点胶头装置移到下面没有障碍物的安全位置，需要数
次操作电磁阀的手动开关。
非必要时请不要按下选择器电磁阀手动操作按钮。点胶头下降的话，
即使是在没有注射器的状态下，点胶头也会和传送装置、试胶单元等
发生冲突。

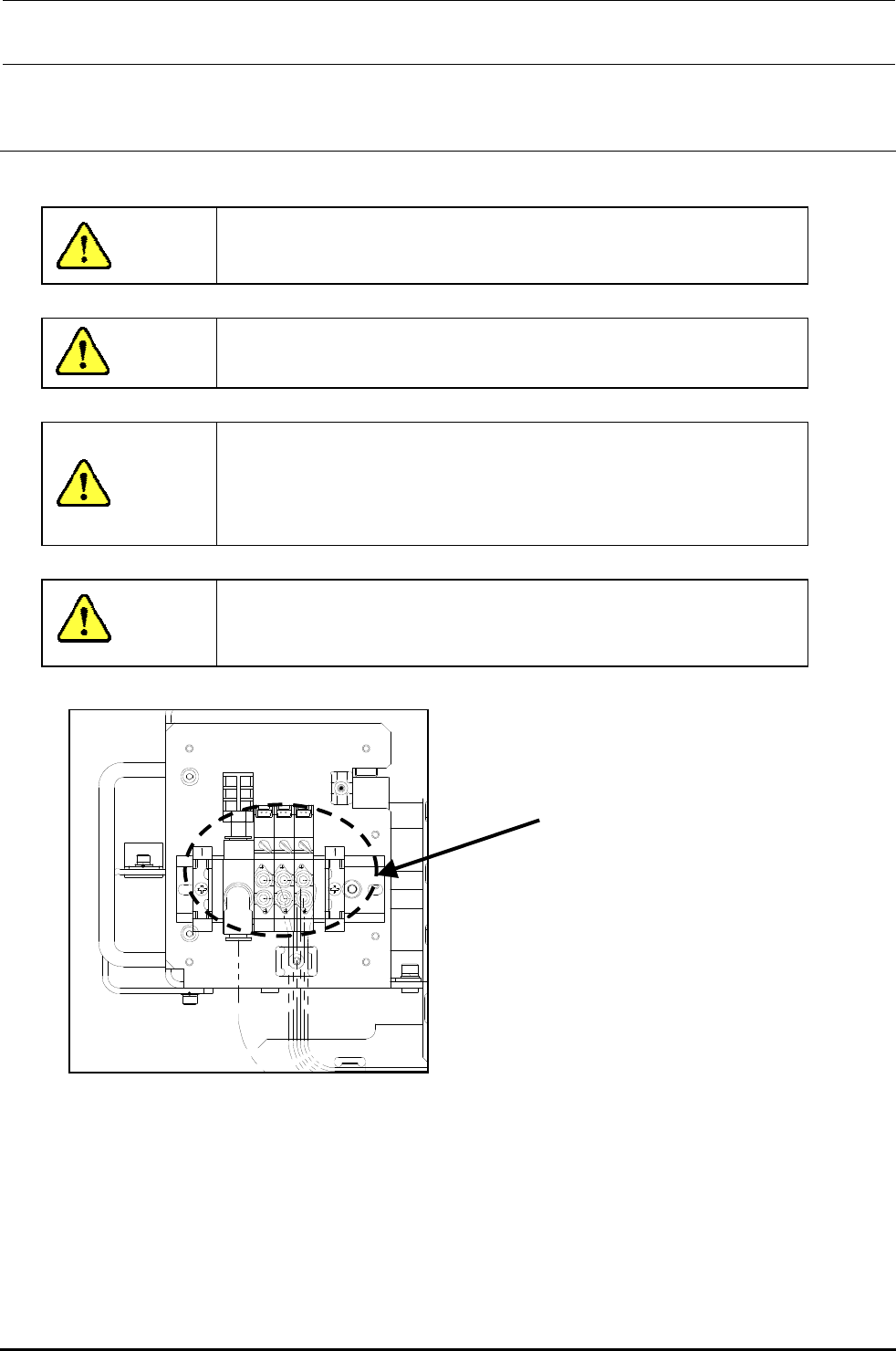

选择器电磁阀
点胶头四周正面左侧
危
险
注意
注意
注意
维修调整要领书
在修正穿过 电动机 内侧的扎线、空气软管的缠绕的时候，将 台面
抬升到最高时，请确认传感器配件的上端是否没和扎线、空气软管接触。
如果发现接触而没有采取措施放任不管的话，将有可能成为短路、漏气的
原因。
温调块的配线修正了的场合，为了防止因错误配线、接触不良等造成加热
器的异常发热，请一定要进行温度的跟踪确认。
确认请一定要对温调块一块一块的进行。
将所有的温调块都通过关闭冷却以后，然后只把将要进行确认的温调的打
开，然后再在指定温度下确认稳定性。
为了防止损伤人体， 操作中请不要将手伸入装置内部不要将脸部和
头部靠近装置。
轴原点传感器配件前端
（ 台面抬升时）
注意
危
险
危
险
