维修调整要领书 ． 端口电磁阀的更换 ． 端口电磁阀组的拆卸 请将点胶头移到降下点胶头后下面无障碍物的位置，再切断电源。 切断总气压后，操作电磁阀任意按键数次，放出残压。 （因为主电磁阀在供给回路中间有逆止阀，所以只要切断气压供给侧的压力就不会放出。） 将插在电磁阀内的空气软管拔下。 …
维修调整要领书

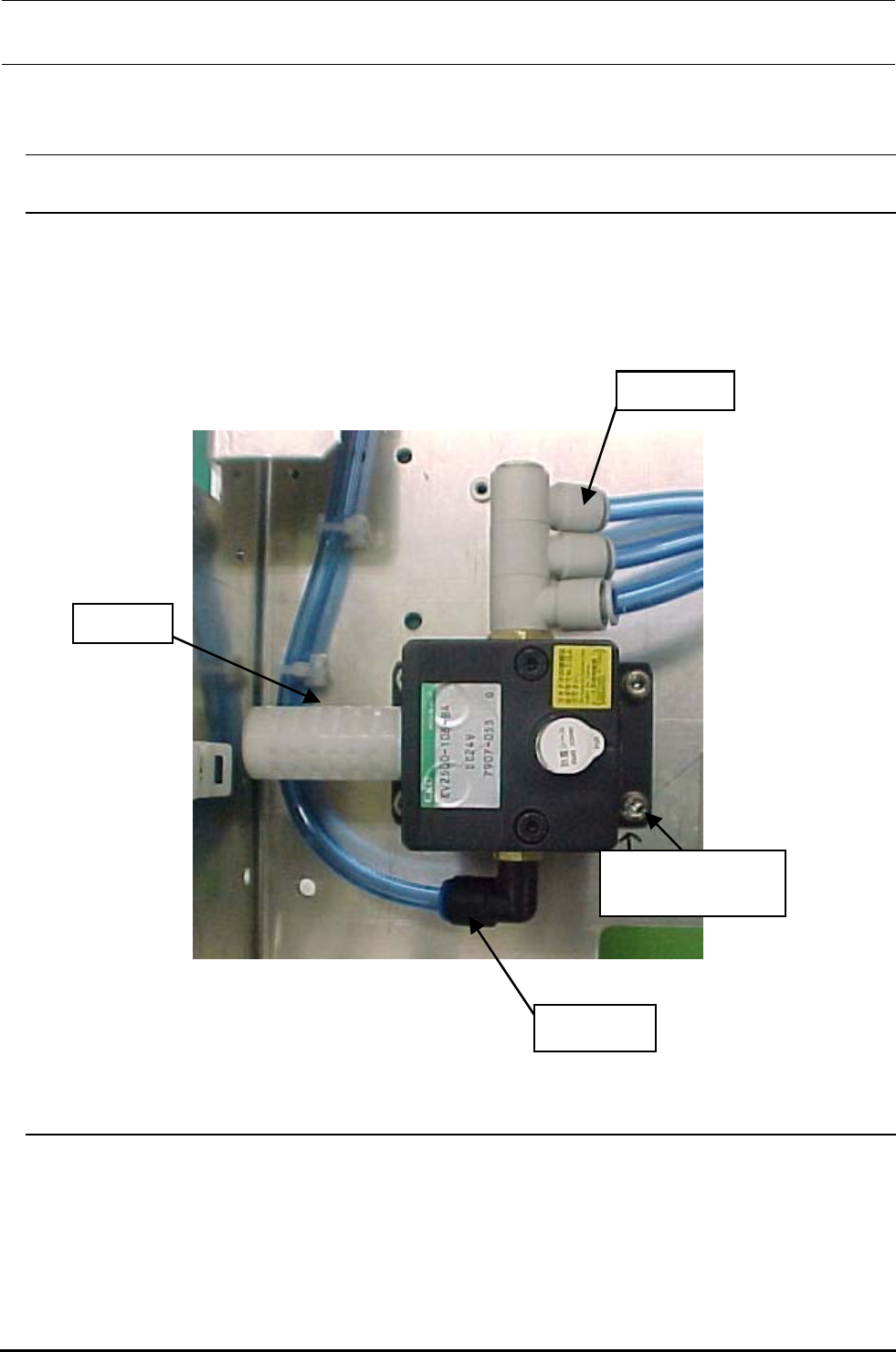

．电空变换调节器的更换
．电空变换调节器的拆卸
请切断总气压和总电源后再进行更换。
拆下调节器固定螺丝（）和上部的插头，将调节器提升到上部。
拆下空气软管，把调节器从点胶头顶部框架内部取下。
在调节器中取出弯管接头、过滤器及半管接头后再更换。
．电空变换调节器的安装
按照相反的顺序安装。
在使用密封剂的地方，裹上密封带后在安装。
六角螺栓
夹紧转矩
弯管接头
半管接头
过滤器
维修调整要领书
． 端口电磁阀的更换
．端口电磁阀组的拆卸
请将点胶头移到降下点胶头后下面无障碍物的位置，再切断电源。
切断总气压后，操作电磁阀任意按键数次，放出残压。
（因为主电磁阀在供给回路中间有逆止阀，所以只要切断气压供给侧的压力就不会放出。）
将插在电磁阀内的空气软管拔下。
取下电磁阀底部固定螺丝（右侧六角螺栓）。
（请注意导轨别倾斜各电磁阀别掉下来。）
松下电磁阀右侧的电磁阀固定螺丝，然后将各电磁阀滑到右边再拆下。
． 端口电磁阀的安装
请按照相反的顺序安装。
六角螺栓
夹紧转矩
电磁阀固定螺丝
夹紧转矩
电磁阀按键开关
维修调整要领书
．点胶头基板的更换
．点胶头主电路的更换
请拆下有头螺钉后，再卸下点胶头顶部框架。
请拆下圆头小螺钉后，更换基板。
※安装时，请用 的圆头小螺钉， 的有头螺钉固定。
点胶头主电路板在出库时都是调整好的，所以不需要进行作业。
如有故障，请按照下面的调整方法进行检查。
点胶头顶部框架
有头螺钉（×）
圆头小螺丝（×）
点胶头主电路板
