维修调整要领书 温调金属的更换 温调金属的拆卸 请把温调块从点胶头主体中拆卸下来。（参照 ） 请拆下温调金属位置限制用螺钉 根。 请把温调金属从温调块中取出来。 …
维修调整要领书
温调块的安装
请将新的温调块暂时固定。（温调块自身的部分结构参照 ）
请在点胶头落下的状态下对温调块的位置进行调整使温调金属和温调块之间的间隙一周全部达
到均等，然后再真正拧紧。
请在真正拧紧后，确认间隙最狭窄处是否在 以上。
剩下的请按照相反的顺序进行组装。
组装的时候，请注意不要给热电偶以及加热器大的负荷。
温调块的配线修正了的场合，为了防止因错误配线、接触不良等造成
加热器的异常发热，请一定要进行温度的跟踪确认。
确认请一定要对温调块一块一块的进行。
将所有的温调块都通过关闭冷却以后，然后只把将要进行确认的温调
的打开，然后再在指定温度下确认稳定性。
非必要时请不要按下选择器电磁阀手动操作按钮。点胶头下降的话，
即使是在没有注射器的状态下，点胶头也会和传送装置、试胶单元等
发生冲突。

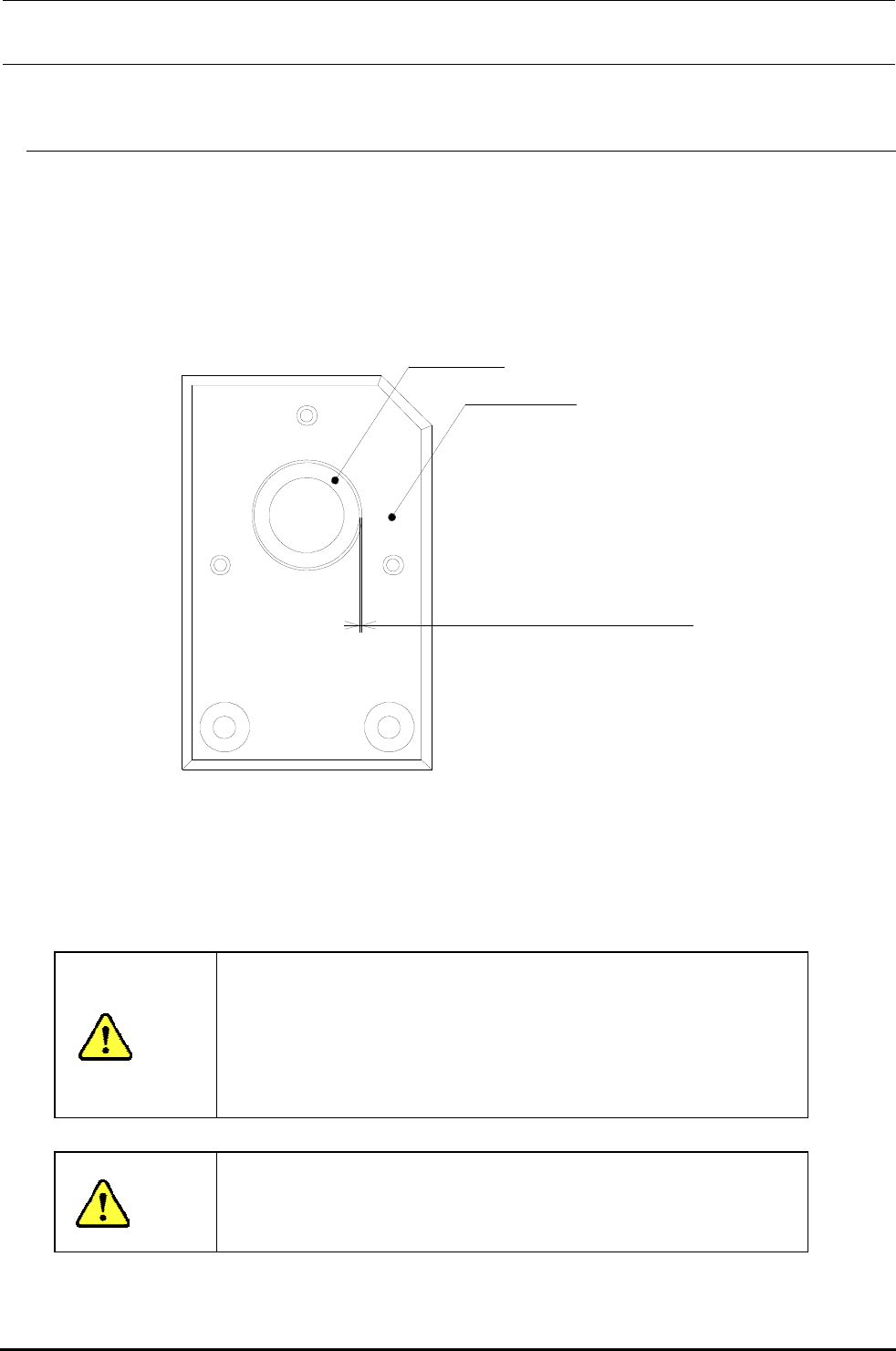

温调金属
温调块
狭窄的地方也在 以上。
（设计值：）
危
险
注意
维修调整要领书
温调金属的更换
温调金属的拆卸
请把温调块从点胶头主体中拆卸下来。（参照 ）
请拆下温调金属位置限制用螺钉 根。
请把温调金属从温调块中取出来。
温调金属的安装
请在温调块和温调金属的结合面涂上 油后，把温调金属放入温调块内。
请安装温调金属位置限制用螺钉 根。
请在温调金属内侧圆筒面以及圆筒的上侧边缘涂上一层薄薄的 油。
请把温调块安装到点胶头主体上。（参照 ）

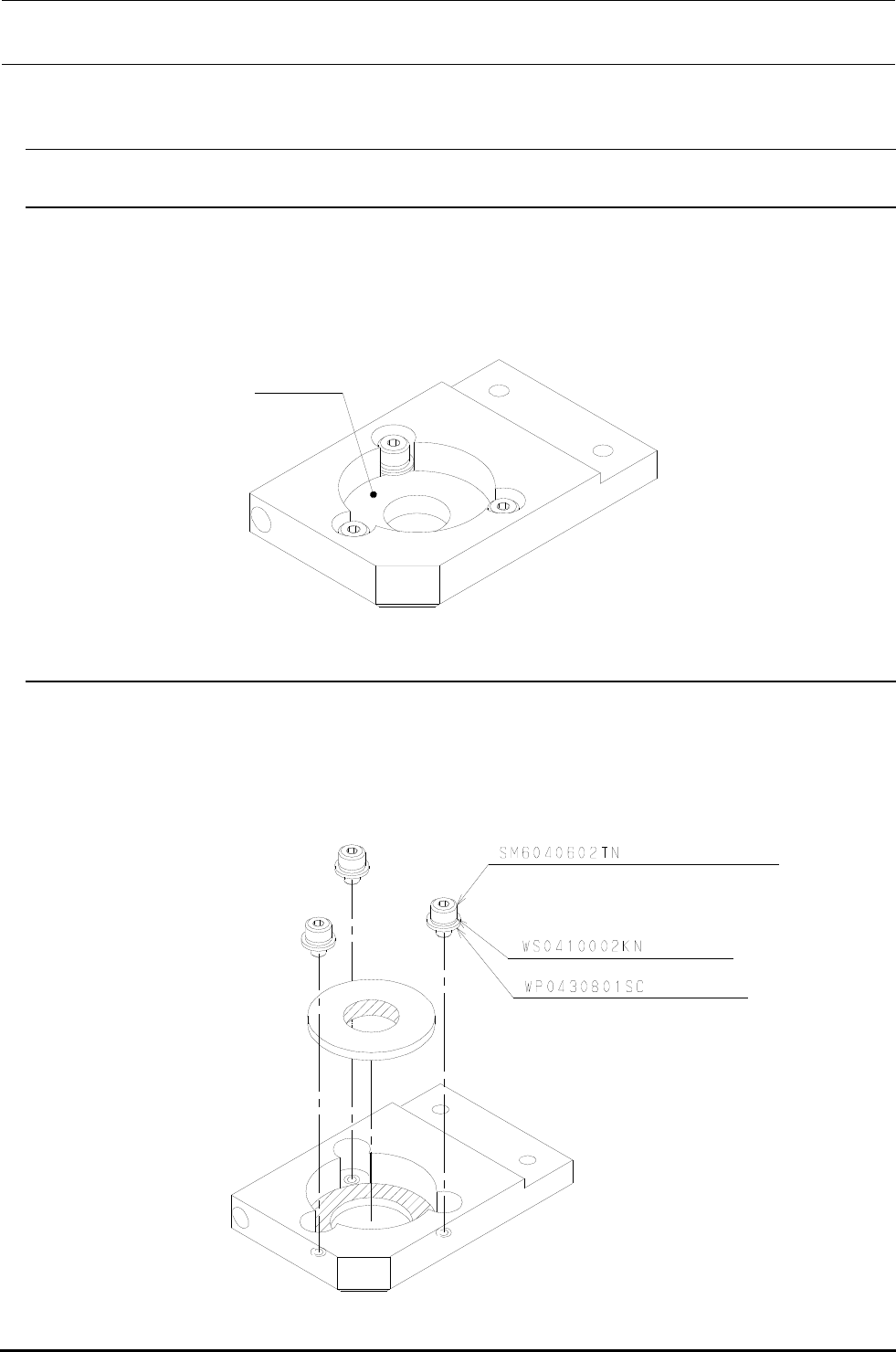

温调金属
六角孔螺钉
夹紧转矩：
弹簧垫片
平垫片研磨圆环
Rev1.1
维修调整要领书
2－7
有头螺钉
夹紧转矩：3.7Nm
θ保护罩 B
2-4．θ皮带的更换
2-4-1．θ皮带的拆卸
1) 请拆下温调块。（参照 2-2-1）
2) 请将θ保护罩 B 的固定螺钉拧松到不至于脱落的程度，将θ保护罩 B 从机器的后方拔出。
3) 请拧松θ空转轮托架 B 的固定螺钉，然后打开皮带张力。
4) 请卸下皮带。
θ空转轮托架 B
从下看了的图
