사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 SIPLACE X- 시리즈 컴포넌트 트롤리의 X 피더 모듈
173
3.9.2.6 44mm X 테이프 피더 모듈

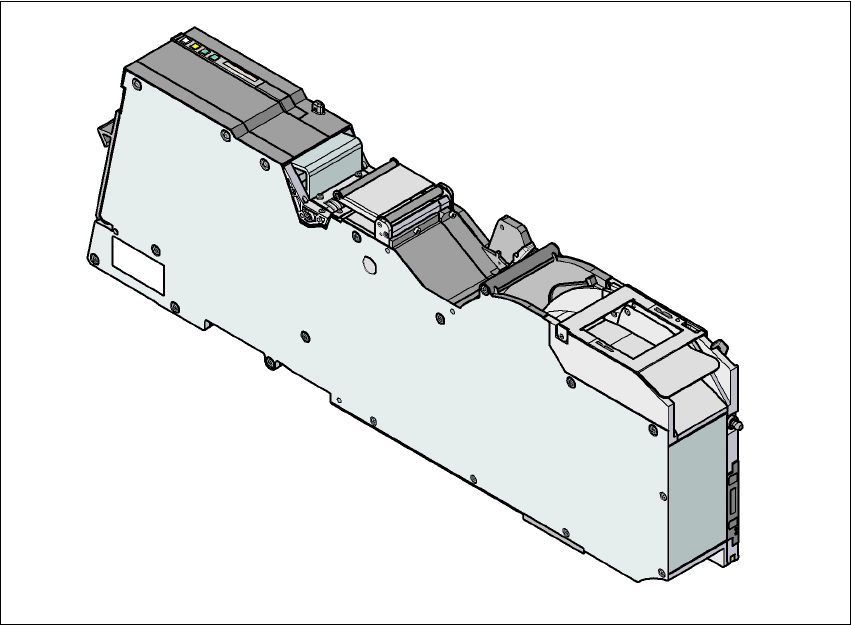

그림 3.9 - 8 44mm X 테이프 피더 모듈
44mm X 테이프 피더 모듈 품목 번호 00141275-xx
접합 센서가 포함된 44mm X 테이프 피더 모듈 품목 번호 00141295-xx
폭58.0
채워진 피더 모듈 위치 5
컨베이어 증분 4mm 에서 52mm 까지 4mm 씩 증가
컴포넌트 테이프 전환 시간 <45 초
장비에서 사전 설정된 피더 모듈
전환 시간
≤ 8 초
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.9 SIPLACE X- 시리즈 컴포넌트 트롤리의 X 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
174
3.9.2.7 56mm X 테이프 피더 모듈
그림 3.9 - 9 56mm X 테이프 피더 모듈
56mm X 테이프 피더 모듈 품목 번호 00141276-xx
접합 센서가 포함된 56mm X 테이프 피더 모듈 품목 번호 00141296-xx
폭69.8
채워진 피더 모듈 위치 6
컨베이어 증분 4mm 에서 64mm 까지 4mm 씩 증가
컴포넌트 테이프 전환 시간 <45 초
장비에서 사전 설정된 피더 모듈
전환 시간
≤ 8 초
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 SIPLACE X- 시리즈 컴포넌트 트롤리의 X 피더 모듈
175
3.9.2.8 72mm X 테이프 피더 모듈
그림 3.9 - 10 72mm X 테이프 피더 모듈
72mm X 테이프 피더 모듈 품목 번호 00141277-xx
접합 센서가 포함된 72mm X 테이프 피더 모듈 품목 번호 00141297-xx
폭81.6
채워진 피더 모듈 위치 7
컨베이어 증분 4mm 에서 80mm 까지 4mm 씩 증가
컴포넌트 테이프 전환 시간 <45 초
장비에서 사전 설정된 피더 모듈
전환 시간
≤ 8 초
