6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.1 노즐 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
376
경고
매거진 위로 튀어나온 레버 ( 그림 6.1 - 6 의 항목 1) 는 헤드와 충돌할 수 있습니다 . 그러므로
매거진에서 레버가 튀어나오지 않도록 해야 합니다 .

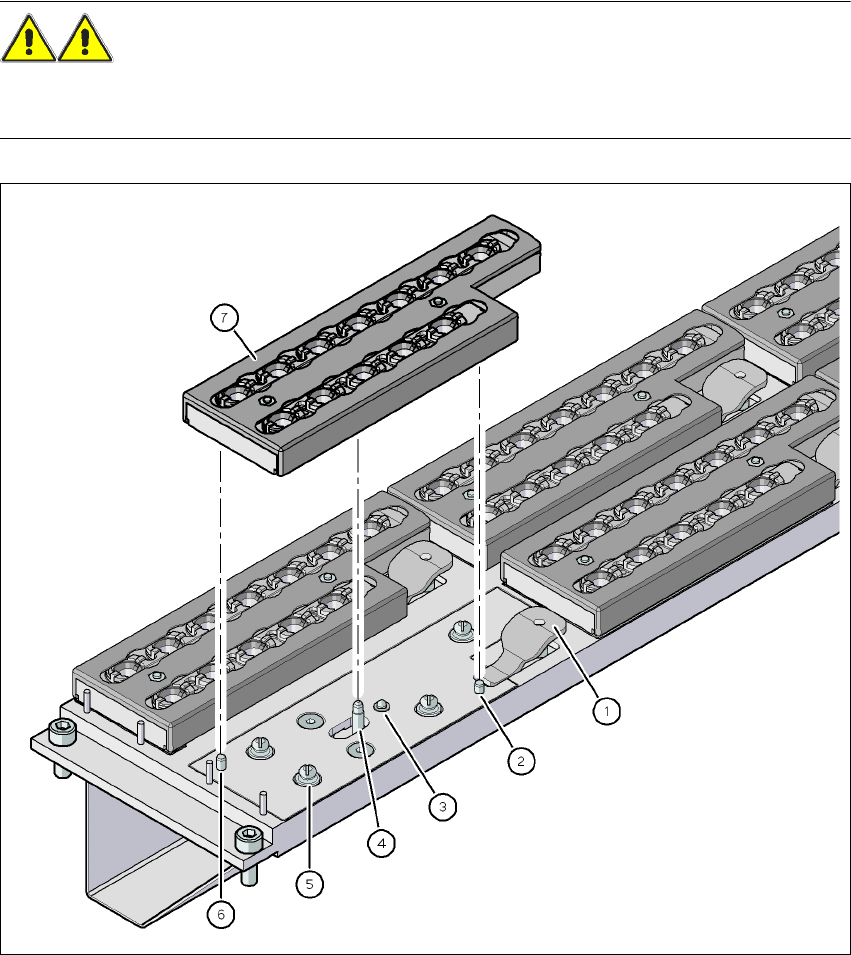

그림 6.1 - 6 매거진 변경
(1) 매거진을 올리는 레버
(2) 매거진 구멍에 끼우는 평행 핀
(3) 마이크로스위치를 트리거하는 스프링 핀
(4) 고정판을 움직이는 슬라이드 매커니즘 핀
(5) 스냅집게 볼
(6) 매거진 슬롯에 끼우는 평행 핀
(7) " 매거진 잠금 " 위치에 있는 고정판
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
377
참고
– 고정판을 " 매거진 잠금 " 위치로 이동시킵니다 .
– 끼우기 전에 센터링 핀 (376 페이지에 있는 그림 6.1 - 6 의 항목 2 및 6) 이 센터링 구멍과 슬
롯 (376 페이지에 있는 그림 6.1 - 6 의 항목 6) 안으로 들어가도록 매거진을 배치합니다 .
→ 스냅집게 볼 (376 폐이지에 있는 그림 6.1 - 6 의 항목 5) 위에 매거진을 올려놓습니다 .
→ 스냅집게 볼이 모든 스냅집게에 동시에 끼워지도록 매거진을 아래로 고르게 누릅니다 .
6.1.1.9 위치 탐지
노즐 체인저의 각 매거진에는 피듀셜이 두 개씩 있습니다 . 하나는 위치를 파악하는 데 , 나머지
하나는 각도 위치를 파악하는 데 사용합니다 .

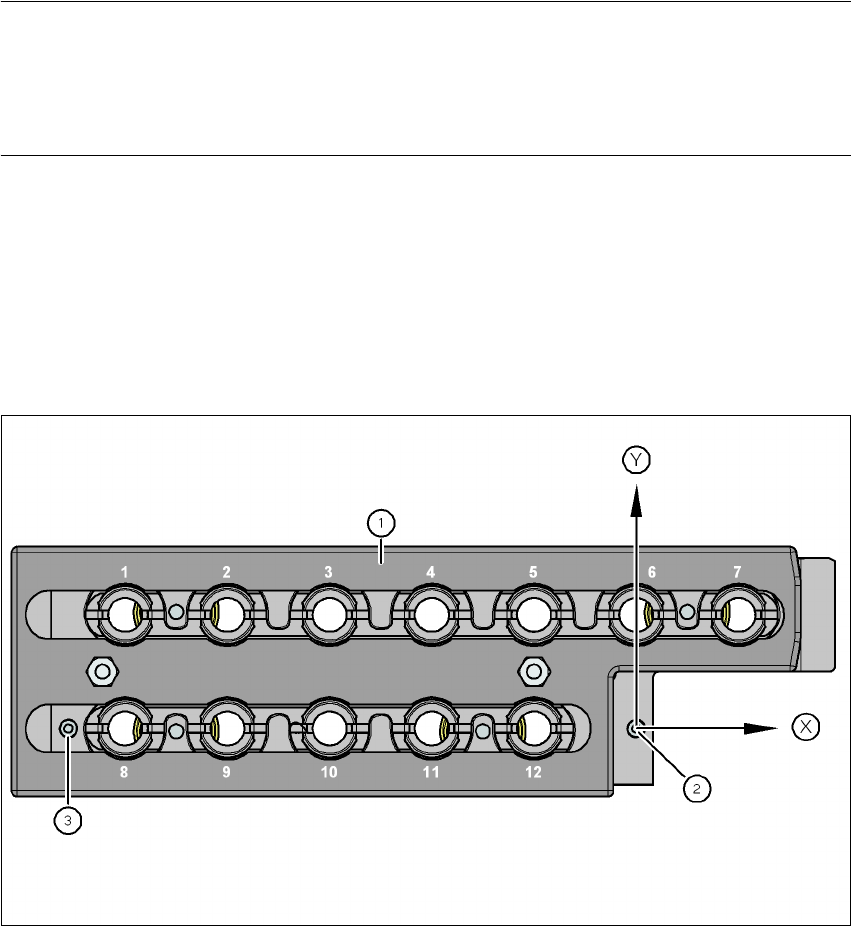

그림 6.1 - 7 노즐 매거진 ? 홀더 번호지정 , 위치 및 각도 위치 파악을 위한 피듀셜
(1) " 매거진 열림 " 위치에 있는 고정판
(2) 위치를 파악하기 위한 피듀셜
(3) 각도 위치를 파악하기 위한 피듀셜
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.1 노즐 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
378
6.1.1.10 20 세그먼트 Collect&Place 헤드용 "2 행 " 노즐 체인저
품목 번호 00119716-xx 노즐 체인저 2, X- 시리즈 , C&P20A
"2 행 " 노즐 체인저가 설치될 수 있는 로케이션은 다음과 같습니다 .
X4 실장기 :로케이션 1, 2, 3 및 4(371 페이지의 그림 6.1 - 2 참조 )
X3 실장기 :로케이션 1, 3 및 4(372 페이지의 그림 6.1 - 3 참조 )
X2 실장기 :로케이션 1 및 3(373 페이지의 그림 6.1 - 4 참조 )
개장 패키지에는 어셈블리 키트가 포함되어 있습니다 .

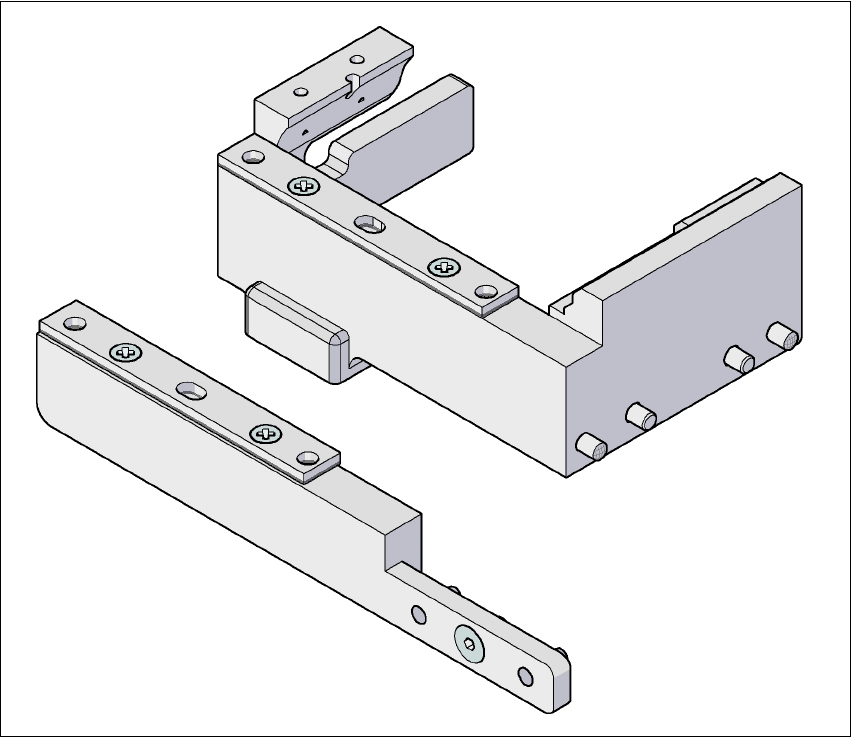

그림 6.1 - 8 "2 행 " 노즐 체인저용 어셈블리 키트
