5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series 5.12 도킹 스테이션에서 컴 포넌트 트롤리 도킹 또 는 도킹해 제 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글 판 368
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.12 도킹 스테이션에서 컴포넌트 트롤리 도킹 또는 도킹해제
367
→ 컴포넌트 트롤리를 조심스럽게 도킹 스테이션으로 밀어 넣습니다 . 이렇게 하면 컴포넌트 테
이블이 올라갑니다 .
→ 컴포넌트 트롤리가 도킹 스테이션의 바닥판에 완전히 서있는지 확인합니다 .
→ 두개의 수평 텐셔너를 동시에 적용합니다 (366 페이지에 있는 그림 5.12 - 1 의 항목 3).
컴포넌트 테이블이 최종 위치로 상승하여 잠깁니다 .
→ 버튼 (366 페이지에 있는 그림 5.12 - 1 의 항목 2) 을 사용하여 컴포넌트 테이블에 있는 모
든 피더 모듈을 잠그거나 해제합니다 .
5.12.2 도킹 스테이션에서 SIPLACE X- 시리즈 컴포넌트 트롤리 도킹해제
경고
→ 도킹해제 중에는 컴포넌트 트롤리와 도킹 스테이션 사이의 영역에 접근하지 마십시오
→ 두개의 수평 텐셔너를 동시에 해제합니다 (366 페이지에 있는 그림 5.12 - 1 의 항목 3).
컴포넌트 테이블이 하강합니다 .
→ 이제 컴포넌트 트롤리를 도킹 스테이션 밖으로 당겨냅니다 .
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.12 도킹 스테이션에서 컴포넌트 트롤리 도킹 또는 도킹해제 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
368
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
369
6 스테이션 확장
6.1 노즐 체인저
노즐 체인저는 실장 헤드의 유연성을 크게 높여 다른 유형의 컴포넌트를 처리할 수 있습니다 . 실
장 프로그램이 노즐 체인저가 필요한 경우라면 실장 헤드는 기존 노즐을 노즐 홀더에 자동으로
반환하고 새로운 노즐을 픽업합니다 . 진공 검사 중에 분리된 노즐 또한 신속하게 교체할 수 있습
니다 .
수동으로 하는 것보다 노즐 체인저에서 노즐을 훨씬 더 정확하고 빠르게 픽업합니다 . 소형 컴포
넌트를 실장할 경우 노즐이 회전하는 동안 방사 이심률을 최소화하는 것이 필수적입니다 .
6.1.1 20 세그먼트 Collect&Place 헤드용 노즐 체인저
품목 번호 00119715-xx 노즐 체인저 , X- 시리즈 , C&P20A

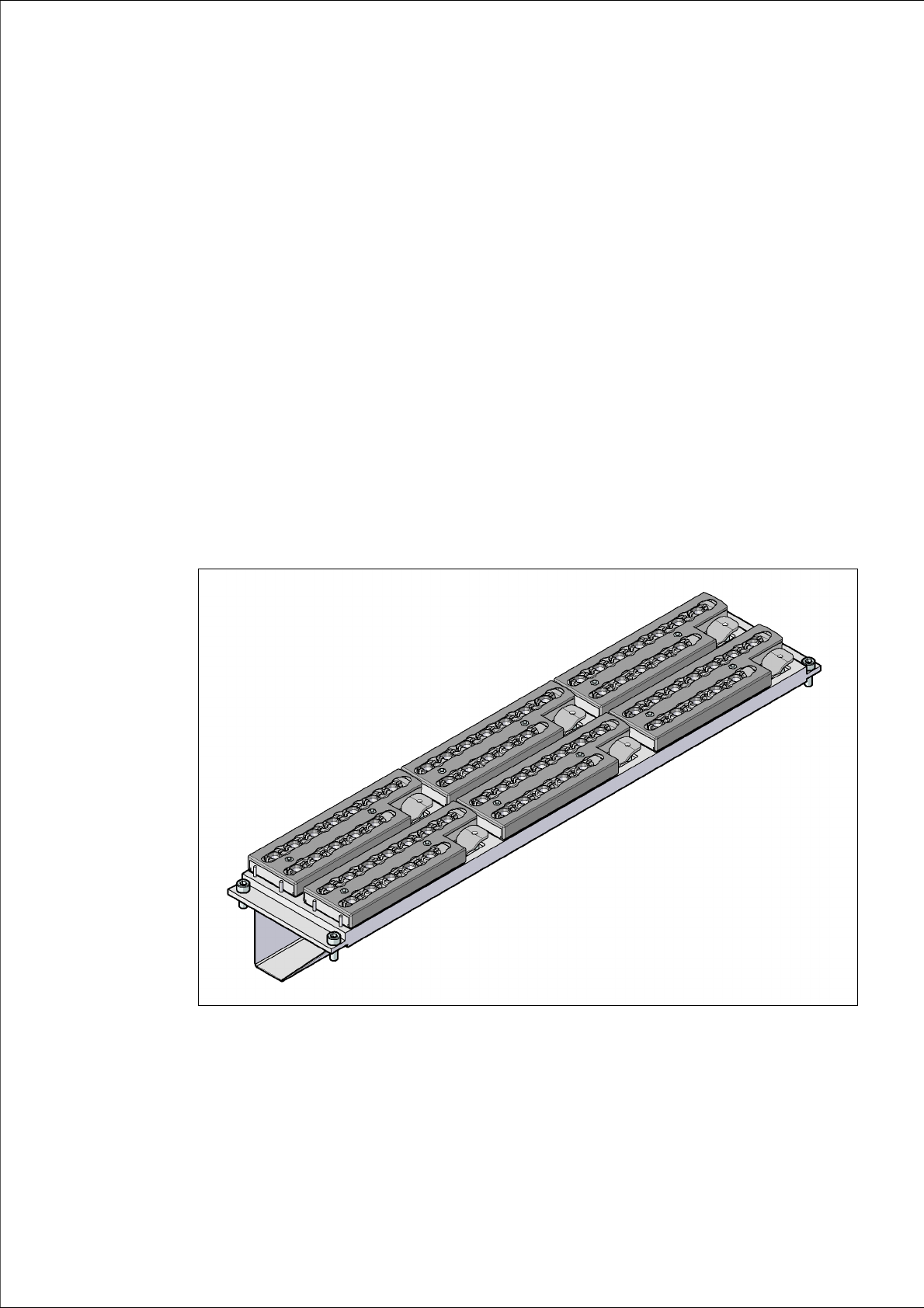

그림 6.1 - 1 20 세그먼트 Collect&Place 헤드용 노즐 체인저
