사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
289
4.3.11.2 박스 PC 장치 X2, X3 및 X4 - 전면판에 있는 플러그인 커넥터
→ 다음과 같은 플러그인 커넥터도 점검합니다 .
박스 PC 장치 , 전면판
(287 페이지의 그림 4.3 -
18)
플러그
연결 케이블 참고
플러그 케이블
X0pr
a
X0pr 03009778 끝까지 끼움
X1pra X1pr 03009838 끝까지 끼움
X2pra X2pr 03009755 끝까지 끼움
X3pr a X3pr 03009756 끝까지 끼움
X0psa X0ps 03009798 끝까지 끼움
X1psa X1ps 03009818 끝까지 끼움
X2psa X2ps 03009757 끝까지 끼움
X3psa X3ps 03009758 끝까지 끼움
X6pc X6pc 03010478 끝까지 끼움
X5pv X5pv 03051749 나사로 고정
X6pv X6pv 03051750 나사로 고정
a) 이 플러그는 카메라용입니다 .
박스 PC 장치 , 전면판 (287 페
이지의 그림 4.3 - 18)
플러그
플러그 케이블
X1pa X4rz( 박스 PC 후면판 ) 03050908-W2
X1pc X4rz( 박스 PC 후면판 ) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz( 박스 PC 후면판 ) 03052633-W1
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
290

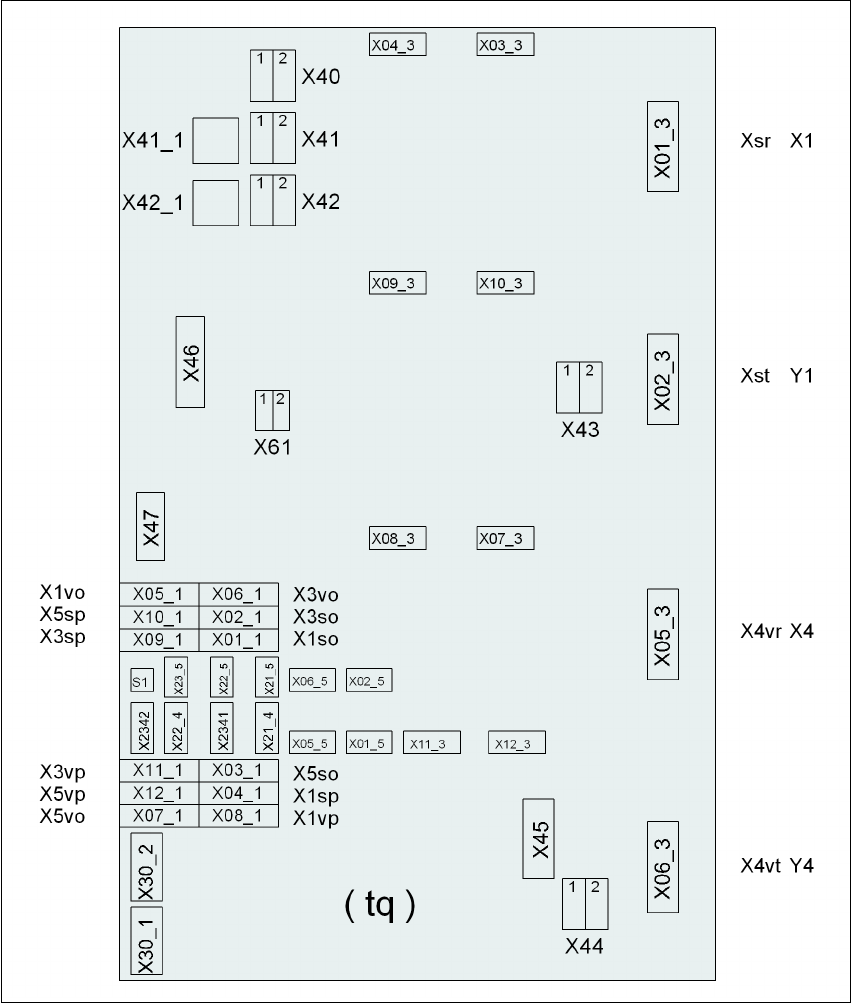

4.3.11.3 박스 PC 장치 X2, X3 및 X4 - 후면판에 있는 플러그인 커넥터
4.3.11.4 박스 PC 장치 장착
→ 박스 PC 장치 후면판에 있는 플러그인 커넥터를 연결합니다 (290 페이지의 4.3.11.3 단원 참
조).
→ 박스 PC 장치를 확장 키트의 레일 위로 조심스럽게 들어올립니다 .
→ 어느 케이블도 짓누르지 않도록 합니다 .
→ 박스 PC 장치를 확장 키트 끝까지 밀어 넣습니다 .
→ 박스 PC 장치 전면판에 있는 플러그인 커넥터를 연결합니다 (289 페이지의 4.3.11.2 단원 참
조).
→ 전면판의 케이블을 케이블 타이로 고정시킵니다 .
→ 박스 PC 장치를 개탕머리 나사로 고정시킵니다 .
→ 접지선을 도어 (282 페이지에 있는 그림 4.3 - 15 의 항목 2) 에 장착합니다 .
285 페이지의 그림 4.3 - 16 을 참조합니다 .
→ 도어를 잠급니다 .
참고
X2 장비의 경우에는 4.3.11.5 " 측면 플레이트 장착 " 단원에서 이어집니다 .
X3 및 X4 실장기의 경우에는 291 페이지의 4.3.12 " 축 장치 설치 " 단원에서 이어집니다 .
4.3.11.5 측면 플레이트 장착
→ 285 페이지의 그림 4.3 - 16 에서와 같이 각 면의 플레이트 (282 페이지에 있는 그림 4.3 -
15 의 항목 6) 에 접지선을 장착합니다 .
→ 개탕머리 나사 6 개로 측면 플레이트를 장비 프레임에 장착합니다 .
박스 PC 장치 , 후면판
(288 페이지 그림 4.3 -
19)
플러그
연결 케이블 참고
플러그 케이블
PE1 케이블 링 접지선
285 페이지 , 그림 4.3 - 16 에
서와 같이 장착합니다
X1rz X1rz 03051757 끝까지 끼움
X3rz X3rz 03050907 끝까지 끼움
X1pd X1pd 03051751 끝까지 끼움
X2pd X2pd 03051752 끝까지 끼움
X3pd X3pd 03051753 끝까지 끼움
X4pd X4pd 03051754 끝까지 끼움
