사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.11 SIPLACE X- 시리즈 컴포넌트 트롤리
223
3.11.8.2 PCB 컨베이어 높이와 관련한 테이프 릴의 최대 지름
참고 :
X- 시리즈 컴포넌트 트롤리는 일반적으로 스핀들이 필요 없습니다 . 그러나 X 피더 모듈에서 "
시간 종료 " 오류 메시지 발생이 점점 증가하는 경우 스핀들을 사용하는 것이 좋습니다 .
3.11.9 폐 테이프 활송 장치 , SIPLACE X- 시리즈

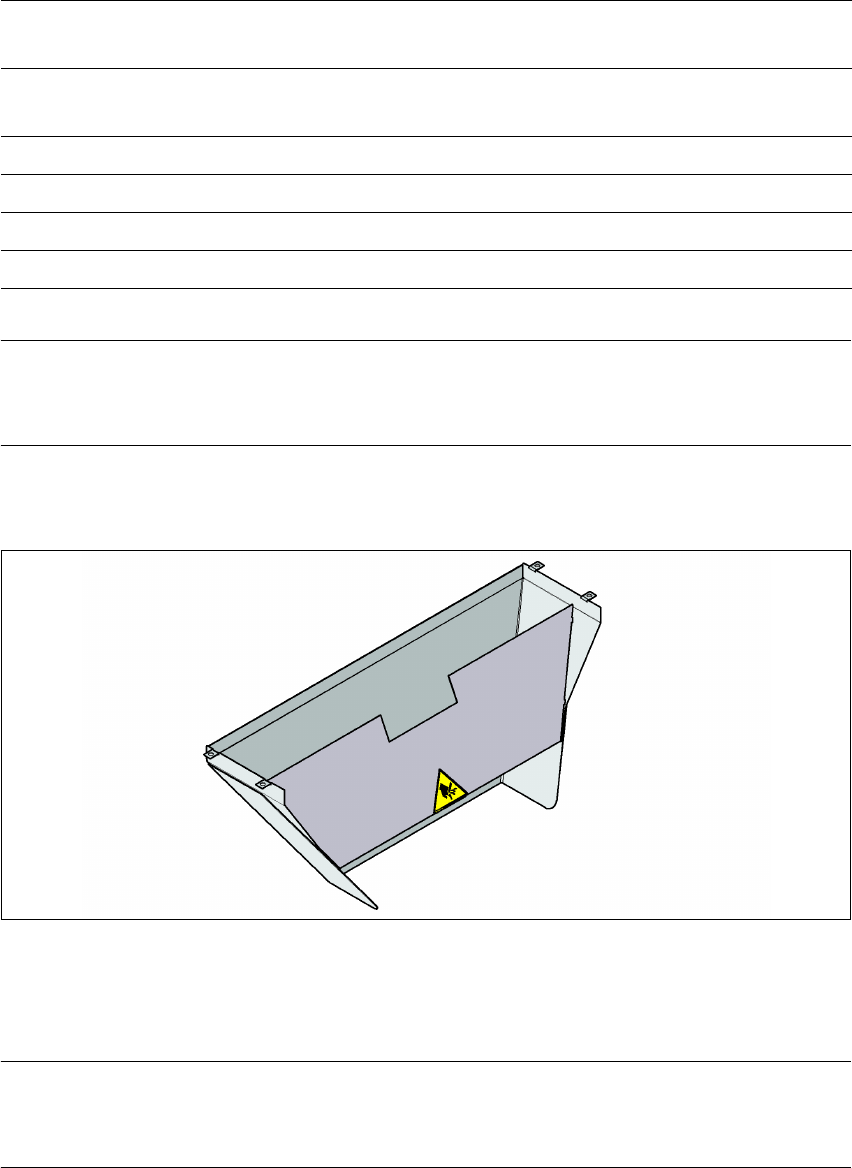

그림 3.11 - 10 SIPLACE X- 시리즈 컴포넌트 트롤리 도킹 장치용 사용된 테이프 활송 장치
PCB 컨베이어 높이에 따라 테이프 조각이 컴포넌트 트롤리의 폐 테이프 컨테이너로 직접 전달
되도록 폐 테이프 활송 장치의 길이를 설정할 수 있습니다 .
참고
X- 시리즈의 사용한 테이프 활송 장치는 X- 시리즈의 컴포넌트 트롤리 도킹 장치 (360 페이지의
그림 5.11 - 3 참조 ) 에만 설치할 수 있습니다 .
추가 테이프 릴용
마운트가 없는 경우
추가 테이프 릴용
마운트가 있는 경우
CO 트롤리의
PCB 컨베이어 높이
테이프 릴 지름 테이프 릴 지름
스핀들이 없을 경우 스핀들이 있을 경우
830mm 17" 15" < 15"
900mm 19" 17" 15"
930mm 19" 19" 17"
950mm 19" 19" 19"
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.11 SIPLACE X- 시리즈 컴포넌트 트롤리 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
224
3.11.10 사용한 테이프 채널 - CO 트롤리 도킹 장치 , SIPLACE X- 시리즈
기본 버전의 경우 폐 테이프 채널은 포켓의 최대 높이가 12mm 인 컴포넌트 테이프를 공압 테이
프 절단기로 보낼 수 있습니다 .

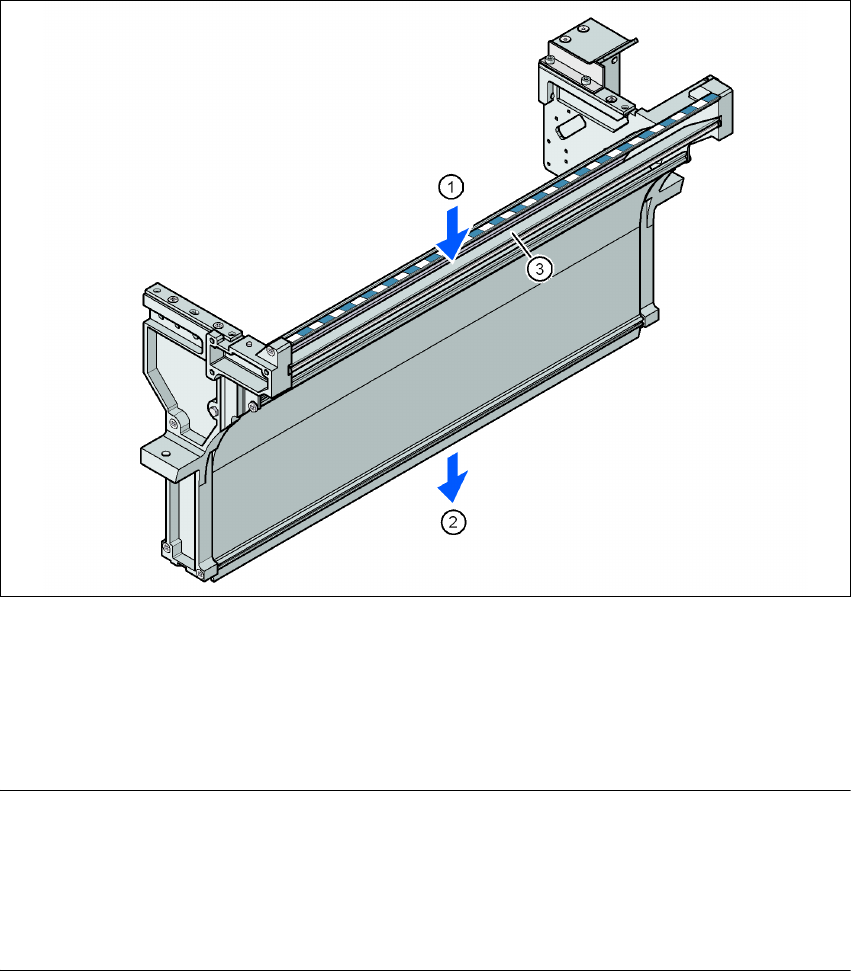

그림 3.11 - 11 사용한 테이프 채널 - CO 트롤리 도킹 장치 , SIPLACE X- 시리즈
(1) 폐 테이프 흡입 슬롯
(2) 공압 테이프 절단기 위에 있는 사용한 테이프 배출 슬롯
(3) < 12mm 인 테이프 분할판 (> 12mm 인 테이프의 경우에는 분리할 수 있음 )
참고
– 높이가 12mm 보다 높은 테이프 포켓의 분할판 ( 그림 3.11 - 11 의 항목 3) 은 분리할 수 있습
니다 (315 페이지의 4.6.1 단원 참조 ).
→ 포켓이 얕은 피더 모듈을 포켓이 깊은 피더 모듈 바로 옆에 두어서는 안됩니다 . 그러면 폐
테이프가 겹쳐 쌓일 수 있습니다 .
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.12 SIPLACE HF 컴포넌트 트롤리
225
3.12 SIPLACE HF 컴포넌트 트롤리
품목 번호 00119622-xx 컴포넌트 트롤리 , SIPLACE HF/X- 시리즈 /D3
SIPLACE X- 시리즈 장비에는 SIPLACE HF 컴포넌트 트롤리를 최대 4 대까지 도킹할 수 있습니
다 . 해당 위치는 아래 다이어그램에서와 같이 번호가 매겨져 있습니다 .

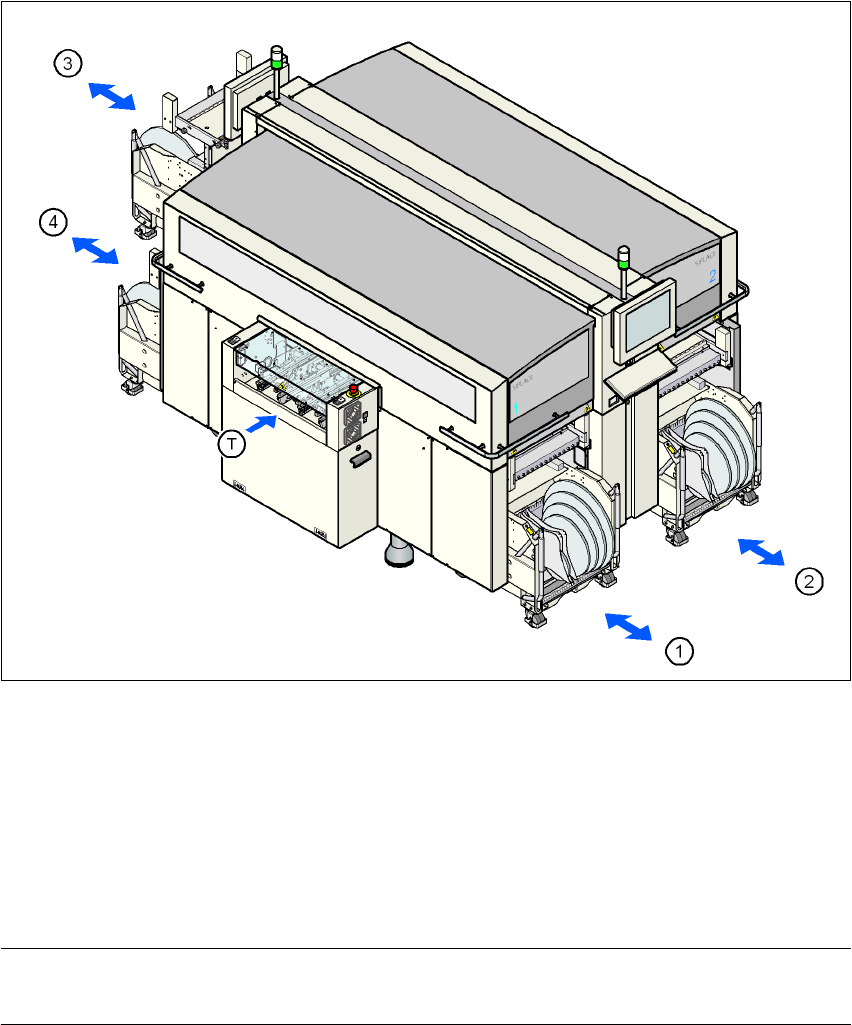

그림 3.12 - 1 컴포넌트 트롤리 위치 , SIPLACE HF
(1) 위치 1
(2) 위치 2
(3) 위치 3
(4) 위치 4
(T) PCB 이동 방향
참고
SIPLACE HF 컴포넌트 트롤리는 20 세그먼트 Collect&Place 헤드와 함께 사용할 수 없습니다 .
