사용자 매뉴얼 SIPLACE X-S eries 4 셋업 및 작동 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업 275 4. 3.8 .3 X3 축 장치 ( 갠트리 3) - 전기 연결 지점 그림 4.3 - 12 X3 축 장치 ( 갠트리 3), 후면판 - 전기 연결 지점 플러그 플러그 플러그
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
274
→ S1 의 스위치 설정 점검
1: ON 2: 사용 안됨
→ 279 페이지의 4.3.8.7 " 축 장치 장착 " 단원에서 이어집니다 .
X08_3sq X08_3sq 03050904 커넥터를 제 위치에 끼움
X09_3sq X09_3sq 03050896 커넥터를 제 위치에 끼움
X10_3sq X10_3sq 03050895 커넥터를 제 위치에 끼움
X11_3sq X11_3sq 03050906 커넥터를 제 위치에 끼움
X12_3sq X12_3sq 03050905 커넥터를 제 위치에 끼움
X30_1sq X30_1sq 03010052 꽉 조임
X30_2sq X30_2sq 03010054 꽉 조임
축 장치 , 플러그 연결 케이블 참고
플러그 케이블
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
275
4.3.8.3 X3 축 장치 ( 갠트리 3) - 전기 연결 지점

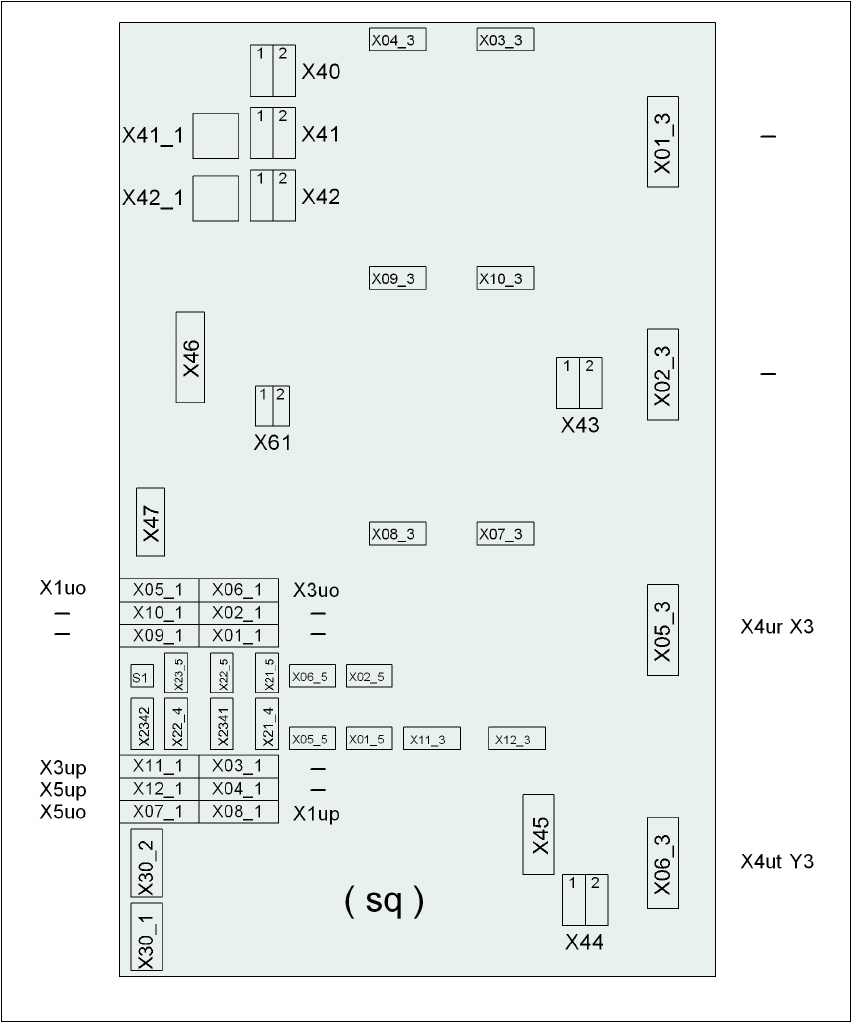

그림 4.3 - 12 X3 축 장치 ( 갠트리 3), 후면판 - 전기 연결 지점
플러그
플러그
플러그
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
276
4.3.8.4 X3 축 장치 ( 갠트리 3) - 플러그 연결
→ 다음 그림에 나와있는 것과 같이 전원 케이블을 연결합니다 .
→ S1 의 스위치 설정 점검
1: ON
2: 사용 안됨
→ 279 페이지의 4.3.8.7 " 축 장치 장착 " 단원에서 이어집니다 .
축 장치 , 플러그 연결 케이블 참고
플러그 케이블
X41_1sq X41_1sq 03050899 커넥터를 제 위치에 끼움
X42_1sq X42_1sq 03050899 커넥터를 제 위치에 끼움
X45sq X45sq 03050900-W1 커넥터를 제 위치에 끼움
X46sq X46sq
03050900-W2
03050900-W3
커넥터를 제 위치에 끼움
X47sq X47sq
03050900-W4
03050900-W5
커넥터를 제 위치에 끼움
X05_3sq X4ur 03050901 커넥터를 제 위치에 끼움
X06_3sq X4ut 03050902 커넥터를 제 위치에 끼움
X05_1sq X1uo 03009811 끝까지 끼움
X06_1sq X3uo 03009812 끝까지 끼움
X07_1sq X5uo 03009813 끝까지 끼움
X08_1sq X1up 03009814 끝까지 끼움
X11_1sq X3up 03009815 끝까지 끼움
X12_1sq X5up 03009816 끝까지 끼움
X07_3sq X07_3sq 03050903 커넥터를 제 위치에 끼움
X08_3sq X08_3sq 03050904 커넥터를 제 위치에 끼움
X11_3sq X11_3sq 03050906 커넥터를 제 위치에 끼움
X12_3sq X12_3sq 03050905 커넥터를 제 위치에 끼움
X30_1sq X30_1sq 03010054 꽉 조임
X30_2sq X30_2sq 03010054 꽉 조임
