6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series 6.21 SIPLA CE X- 시리즈 생산성 레인 (XPL) 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 464 6.2 1 SIP LA CE X- 시리즈 생산성 레인 (XPL ) 품목 번호 0011 9970-xx SIPLACE X- 시리즈 생산성 레인 6.21 .1 안전 지침 경고 보호 덮개를 올바르게 닫 지 않은…
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.20 SIPLACE 생산성 리프트
463
액세스할 수 있습니다 . 이러한 연결 방식으로 인해 스테이션당 실장할 수 있는 컴포넌트 수가 늘
어나고 컨베이어 휴지 시간이 줄어듭니다 . 따라서 라인에서 전체적인 실장 속도가 증가합니다 .
다음과 같은 경우가 이에 해당합니다 .
– 프로세스 관련 조사 또는 테스트 수행
– PCB 피듀셜 , 패키지 폼 또는 테스트 실장의 프로그래밍
– 유지보수 또는 수리
– 적절한 때에 테이프를 접합하지 않았거나 컴포넌트의 분실과 같은 작동상의 오류
다른 장점으로는 장비를 재설정하지 않고도 소프트웨어를 사용하여 필요에 따라 라인을 재구성
할 수 있다는 것입니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.21 SIPLACE X- 시리즈 생산성 레인 (XPL) 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
464
6.21 SIPLACE X- 시리즈 생산성 레인 (XPL)
품목 번호 00119970-xx SIPLACE X- 시리즈 생산성 레인
6.21.1 안전 지침
경고
보호 덮개를 올바르게 닫지 않은 경우
SIPLACE X- 시리즈 생산성 레인의 PCB 컨베이어 (466 페이지에 있는 그림 6.22 - 1 의 항목 2
참조 ) 는 SIPLACE 장비의 보호 덮개가 열려 있는 경우에도 계속 작동합니다 .
→ 따라서 컨베이어 작동 중에는 SIPLACE 생산성 레인의 컨베이어 트랙에 손을 넣어서는 안됩
니다 .
→ 유지보수 또는 서비스 작업을 수행할 경우에는 이 컨베이어 트랙의 PCB 에 손상을 주지 않
도록 해야 합니다 .
6.21.2 설명

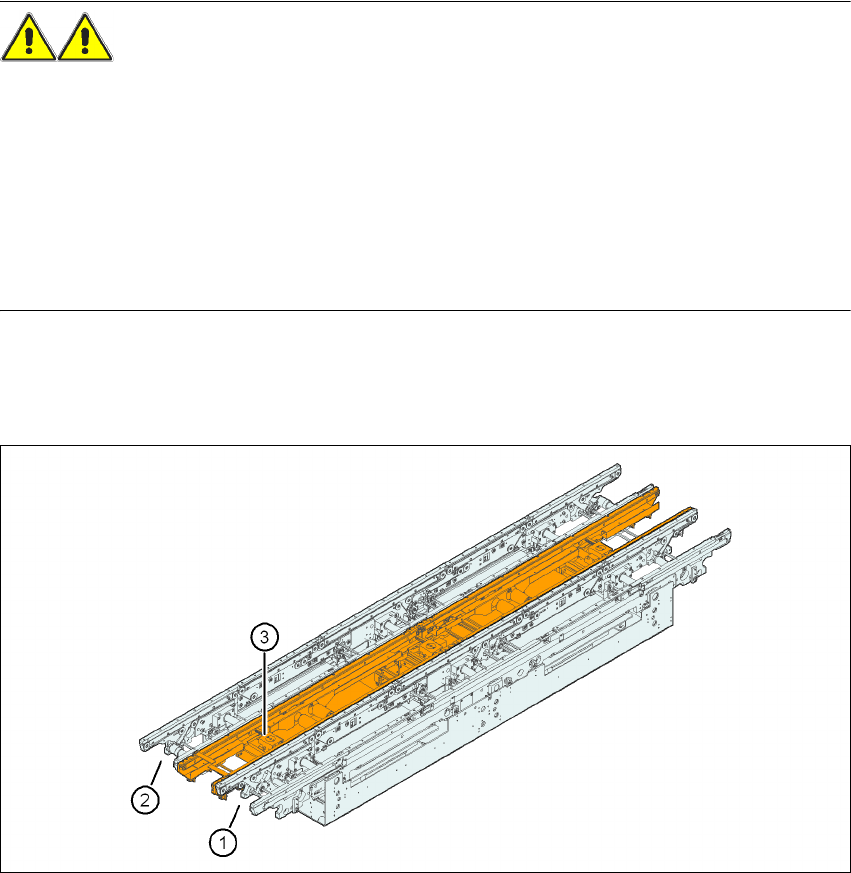

그림 6.21 - 1 SIPLACE X- 시리즈 생산성 레인 (XPL)
(1) 유연한 이중 컨베이어의 컨베이어 트랙 1
(2) 유연한 이중 컨베이어의 컨베이어 트랙 2
(3) SIPLACE X- 시리즈 생산성 레인 (XPL)
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.21 SIPLACE X- 시리즈 생산성 레인 (XPL)
465
PCB 컨베이어의 중간에 있는 "SIPLACE X- 시리즈 생산성 레인 " 옵션
a
을 사용하면 실장기에서
PCB 를 따라잡을 수 있습니다 . 생산성 리프트와 마찬가지로 실장기는 병렬로 작동합니다 . 이 세
번째 컨베이어 트랙은 위에서 볼 수 있으며 보호 덮개가 열린 상태에서도 작동합니다 . 따라서
PCB 가 확인을 위해 뒤따라야 할 장비를 통과시키는 경로를 사용할 수 있습니다 . 장비 또는 라
인의 입 / 출력 쪽에 있는 SIPLACE X- 시리즈 생산성 셔틀 (466 페이지의 6.22 섹션 ) 은 처리할
PCB 를 PCB 컨베이어의 필요한 트랙 또는 제 3 의 컨베이어 트랙에 분배합니다 .
6.21.3 PCB 폭
그림 6.21 - 2 최대 PCB 폭 - 컨베이어 에지 535mm 고정식 , SIPLACE XP
a) "SIPLACE X- 시리즈 생산성 레인 " 매뉴얼 참조
컨베이어 모드 PCB 폭
트랙 1
PCB 폭
SIPLACE XPL
PCB 폭
트랙 2
XPL 최대 154mm 최대 154mm 최대 154mm
최대 154mm 최대 154mm
267.5mm
535mm
이동식 컨베이
어 에지
고정식 컨베이
어 에지
최대 154mm
