VM-101 2018.0520
- 4 -
体积小型化
对于 VM101 和 VM102，对象基板尺寸设置为Ｍ尺寸(330×250mm)以下，并仅限单轨的构成，通过采用专用架台，
实现了大幅度体积小型化。
与我司的之前的传统机型 HT122+BM221 的连接生产线和 VM101+VM101+VM102 的连接生产线相比较，不仅实
现了生产力提高 13%（最高速度的比较），而且安装面积减少了 65%。
在不会太大改变实装地板的布局的情况下，实现了适合从原有机器进行置换的尺寸。
生产线 HT 生产线 VM 生产线
生产力 84 545 95 600
最多元件种类
360 品种 托盘 80 360 品种 托盘 80
设备尺寸
L 2 410 x W 9 150 x H 1 800 L 2 355 x W 3 285 x H 1 500
元件范围
0603 ~ 24
0402 ~120 x 90
or 150 x 25
精度 50 30 ~ 40
HT122＋BM221 生产线
VM 系列连接生产线 (3 台)
VM-101 2018.0520
- 5 -

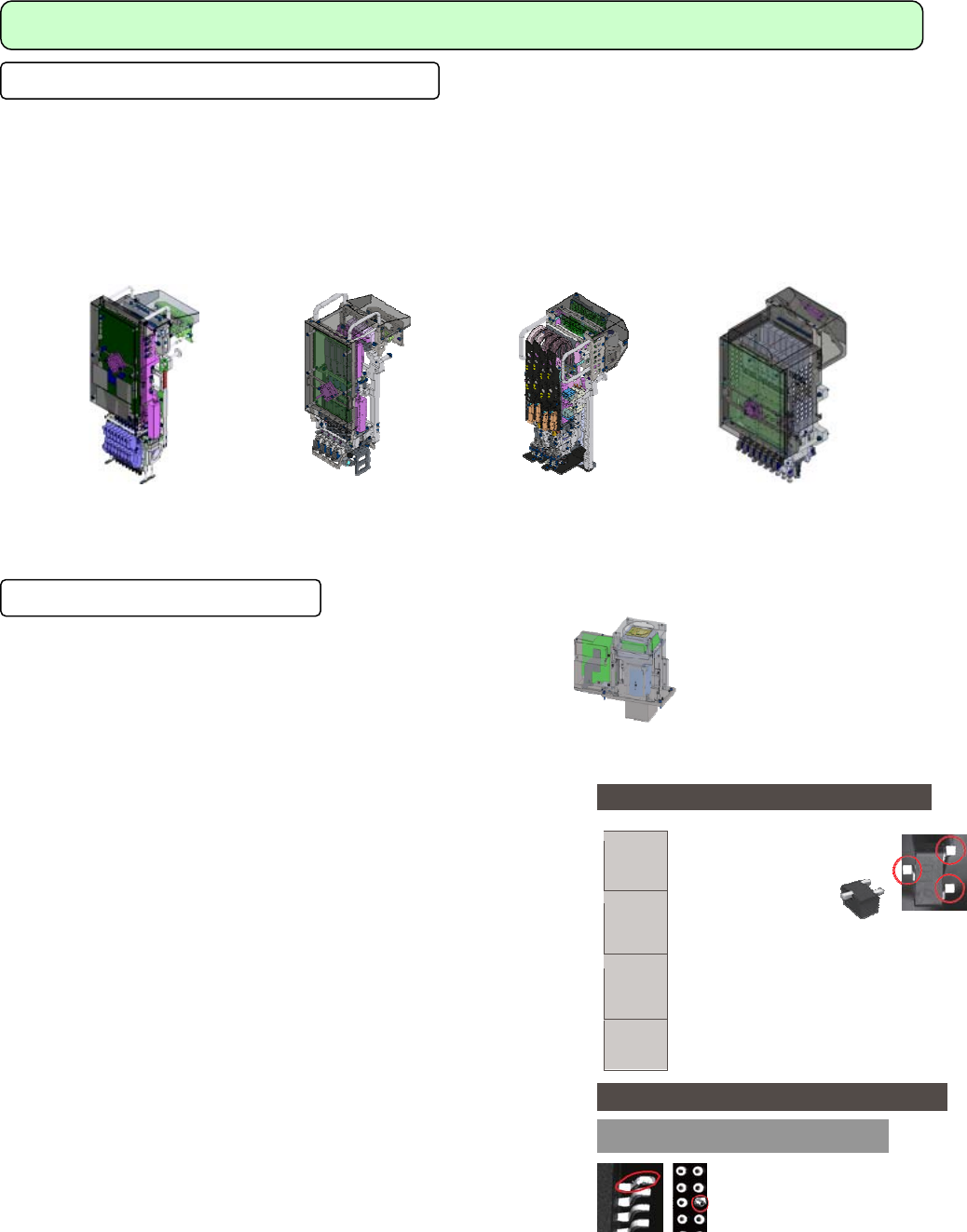

高性价比
提高生产力・贴装精度
VM101 的贴装头是采用与 NPM 系列共通的轻量 16 吸嘴贴装头 V2、轻量 8 吸嘴贴装头、4 吸嘴贴装头的
3 种变化形式，性能是入门模式类别的最高级别的、贴装速度 42,000CPH、
贴装精度±0.03mm(Cpk≧1)已实现。
VM102 的贴装头是采用了在 AM100 有实绩的 14 吸嘴贴装头，并对芯片元件的生产力和异型元件的对应力可进行
兼顾。
轻量
16
吸嘴贴装头
V2
轻量
8
吸嘴贴装头
4
吸嘴贴装头
14
吸嘴贴装头
高品质贴装
元件识别相机是搭载了在 NPM 系列有实绩的多功能识别相机。
根据客户的需求，
2D 计量规格(类型 1)、
元件厚度计量规格(类型 2)、
3D 计量规格(类型 3) 的选择是可能的。
■ 元件厚度计量功能 (类型 2 /类型 3)
通过此两项功能，实现高品质贴装。
可对应各吸嘴贴装头。
●元件厚度测定功能
测定元件的厚度，并将结果反映于贴装高度，
所以贴装的稳定性进一步提高。
同时也可对微小元件的竖起・倾斜吸着进行检测。
●吸嘴尖端检查功能
定期检查吸嘴的高度，从而可试图提高贴装品质。
■ 3D 计量功能 (类型 3)
QFP/ SOP 等的所有引脚的平坦度、
BGA/ CSP 等的所有焊锡球的有无和脱落可检测出。
搭载与 NPM 相同性能的相机，
提高元件识别性能。
另外，提供类型 2、类型 3 加以
对应，实现高品质贴装。
多功能相机（
类
型 1)
※
标准搭载
类型 2
检测带引脚元件的表
面背面反转。
测定元件的厚度，
结果反映于贴装高度。
定期检查吸嘴的高度，检出异
常。
元件排出时，检查吸嘴尖端的附
着物。
类型 3
引脚浮起・焊锡球缺陷 检出
QFP/ SOP 等的所有引脚的
平坦度、BGA/ CSP 等的所
有焊锡球的有无和脱落可检
测出。
表面背面
反转检出
元
件
厚
度
测定
吸
嘴尖端
检查
排
出
检
测
引脚
浮起检出
(QFP/ SOP)
焊锡球缺陷检出
(BGA/ CSP)
VM-101 2018.0520
- 6 -

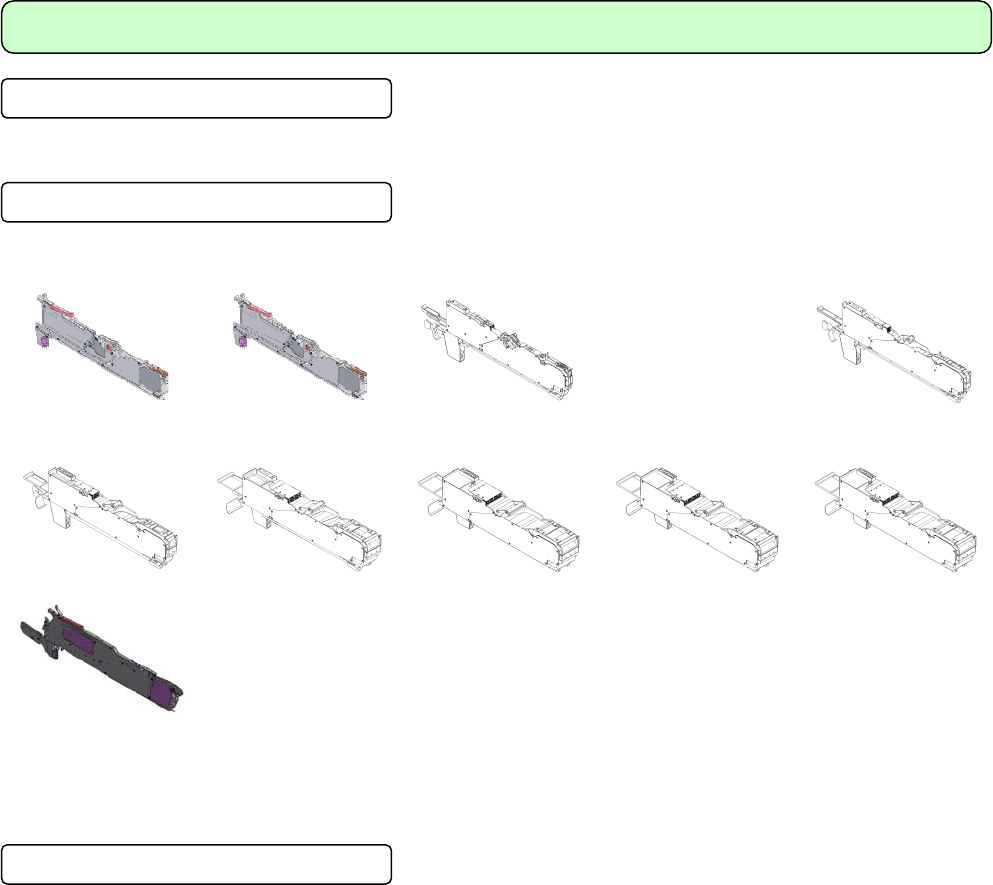

汎用性
与 NPM, CM 系列的兼容性
VM101 在 NPM 系列、CM 系列中挪用有丰富实际的供料器、吸嘴等，并确保与 CM 系列的兼容性。
供料器的通用性
与 NPM, AM100 以及 CM 系列有兼容性的供料器，对应纸・塑料编带(4 mm ~ 104 mm)。
编带进给是伺服马达驱动，进给间距和速度是根据元件设定。这些参数设定是从主体发送的数据进行。
4 mm 薄型
单式编带供料器
※
8 mm 薄型
单式编带供料器
※
8 mm 双式编带供料器
12/ 16 mm 编带供料器
24/ 32 mm 编带供料器 44/ 56 mm 编带供料器 72 mm 编带供料器 88 mm 编带供料器 104 mm 编带供料器
8 mm 薄型自动供料器
※
※薄型供料器、薄型自动供料器，不能在 CM 系列中使用。
自动供料器(8 mm)
※
此供料器为可实现编带元件自动安装的薄型供料器。
将元件(编带)插入后按下进给按键即可完成元件安装，大幅缩短了准备作业时间。(每卷盘约 30s⇒约 15s)
在生产中，预先插入下一元件编带，检测出上一元件编带末端后自动供给下一元件。
因为不需要编带拼接作业，可以防止编带拼接错误造成设备停机。
也可以对应被剪切的较短的编带元件(120 mm 以上)。
※
不对应塑料编带。
※ 可对应纸制编带 1005，1608 元件。关于 2012，3216 的对应，请另行咨询。
