4.4 生产线构成
设置 VM101/ VM102 时，无论是单体设置还是生产线连接，都需要 LNB 用电脑。
(连接台数在 4 台以上时，需要 FA 电脑。)

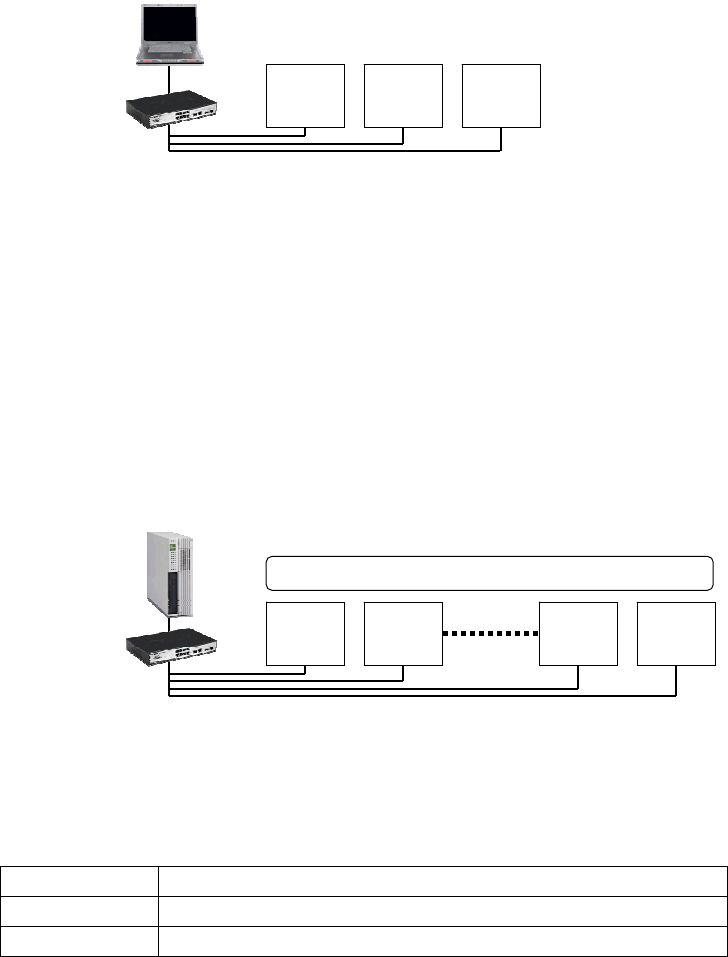

系统构成例子
1) 连接台数在 3 台以下时
※1 请客户准备 AM-LNB 用电脑。
与 NPM-DGS 可以共有。(对应 OS: 只限 Windows
®
7 Professional、Windows
®
8.1 Professional)
使用以下选购件时，需要 FA 电脑。(AM-LNB 无法使用)
• 自动切换机种
• 元件校对
• 供料器准备导向
• 上位通信
• 支援站箱(元件校对类型)
• APC 系统对应
• PanaCIM-EE 对应(PanaCIM Express(物料核查)也可以使用 AM-LNB)
• 图形标记的通信
※2 LAN 电缆请客户准备。
(根据电脑、HUB 的设置场所不同，所需要的电缆长度也不同)
基本规格: Enhanced category 5 以上的 UTP 电缆
2) 连接台数在 4 台以上时
※1 连接台数即使在 3 台以下时也可使用 FA 电脑。
※2 连接台数超过 15 台时，请另行商洽。
※3 LAN 电缆请客户准备。
(根据 FA 电脑、HUB 的设置场所不同，所需要的电缆长度也不同)
基本规格: Enhanced category 5 以上的 UTP 电缆
HUB 基本规格:
规格 IEEE802.3 基准
数据传送率 10BASE-T/ 100BASE-TX/ 1000BASE-T (Auto-Negotiation)
推荐型号 DGS-1016D (D-Link 制)
※ LAN 电缆请客户准备。
・ LNB (Line Network Box)
是连接设备和 NPM-DGS(数据编制系统)的中转系统，安装在 FA 电脑中。
将复数台的设备实现生产线化，综合管理信息，进行下载生产数据和统计生产管理信息。
(VM101/ VM102 系统软件 DVD-ROM 包括本软件。)
主要功能: ①对设备下载生产数据之功能
②生产数据的保持和差分管理功能
③生产管理信息的保持和统计功能
④活动信息的保持功能
LAN
※2
HUB
LAN
※3
HUB
FA 电脑
※1
(LNB)
连接台数: Max. 15 台
※2
电脑
※1
(AM-LNB)
VM101
/ VM102
#1
VM101
/ VM102
#15
VM101
/ VM102
#2
VM101
/ VM102
#3
VM101
/ VM102
#1
VM101
/ VM102
#2
VM101
/ VM102
#14
VM-101 2018.0520
- 32 -
・ AM-LNB
这是在 Windows
®
电脑上可操作的 LNB。(连接台数在 3 台以下时使用)
(VM101/ VM102 系统软件 DVD-ROM 包括本软件。)
・ LWS(Line Work Station)
LWS 是，在 LNB 保存的实绩数据通过电脑
※
，能够显示。
※
请客户准备电脑。无需安装专用软件等。
详细请参照「
NPM-DGS
规格说明书」。
・ FA 电脑:
具有生产线服务器功能的 FA 专用电脑，在 1 条生产线需要 1 套。(连接台数在 4 台以上时)
有安装 LNB。
FA 电脑基本规格:
型号 FC-E25B/HL2CF9 (NEC 制)
辅助记忆装置 内藏 HDD: 80 GB 2 台标准实装 (Mirroring 规格)
OS Miracle Linux (Version 5)
外形尺寸 W 100 × D 360 × H 310 mm
重量 10.6 ㎏
※ 电源电缆请客户准备。
AM-LNB 的操作环境
VM101/ VM102 的连接台数在 3 台以下时，请客户准备以下硬件、软件。
NPM-DGS 和电脑共有时，NPM-DGS 用电脑需要符合以下规格。
・ 硬件规格
项 目 规 格 类别
主体 IBM PC/AT 兼容机 (强烈推荐台式 PC。)
必须
CPU
与 Intel
®
Core™
i5-2430M 同级或以上
主板
IBM 完全兼容品
序列 I/O
IBM 完全兼容品
图形卡
SXGA 以上
台式 PC 领域: 1 280 × 1 024 点以上
存储器
4 GB 以上
HDD
应有 120 GB 以上可用空间 (NTFS 文件系统)
光学驱动器
DVD 驱动器
安装时使用
网卡 100/1000BASE-T 用网卡
・ 软件规格
项 目 规 格 类别
OS
Microsoft
®
Windows
®
8.1 Pro (32 bit/ 64 bit 版)
Microsoft
®
Windows
®
7 Professional (32 bit/ 64 bit 版) SP1 以上
必须
Support language
中文、英文、日文
病毒检查
Virus Buster
™ 程序版本 7.0
推荐
・ Microsoft，Windows 是美国 Microsoft Corporation 在美国以及其他国家的注册商标或者商标。
・ Intel，Intel Core 是美国 Intel Corporation 的商标或者注册商标。
・ Virus Buster 是 Trend Micro 公司的注册商标或者商标。
VM-101 2018.0520
- 33 -

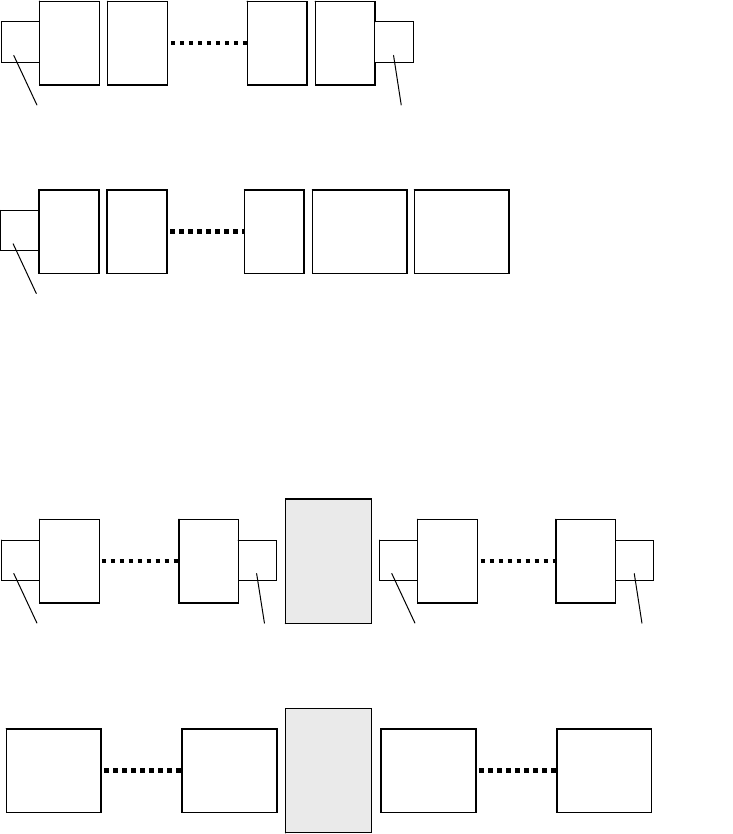

■ 生产线构成
VM101/ 102 的生产线构成以及延长传送带等的配置如下
为了确保搬送开口部的安全，在生产线最前端以及最后端的 VM101 必须需要传送带。
1. 只有 VM101 /102 的生产线构成
VM101/102 的连接台数最大 15 台。
VM101 处于生产线的最前端、最后端时，各自需要延长传送带。
VM102 处于生产线的最前端、最后端时，不需要延长传送带。
1.1 生产线的最前端、最后端为 VM101 时
1.2 生产线的最前端、最后端为 VM102 时
2. 有 VM101/ 102 以外设备时的生产线构成
※
VM101/ 102 以外的设备和 VM101 邻接处，务必请选择延长传送带。
不需要将延长传送带接续到 VM102 邻接处。
2.1 其他公司设备邻接部为 VM101 时
2.2 其他公司设备邻接部为 VM102 时
※ 此生产线构成是例子。客户的生产线构成，根据 VM101/ 102 以外的设备配置不同而异。
详细请与本公司联络。
VM
101
#1
VM
101
#2
VM
101
#14
VM
101
#15
上游延长传送带 下游延长传送带
VM
101
#1
VM
101
#2
VM
102
#2
上游延长传送带
VM
102
#1
VM
101
#13
VM101
/ VM102
以外
VM
101
#1
VM
102
#7
VM
102
#8
VM
102
#15
VM
101
#7
VM101
/ VM102
以外
VM
101
#1
上游延长传送带
下游延长传送带
VM
101
#8
上游延长传送带
VM
101
#15
下游延长传送带
