VM-101 2018.0520
- 27 -

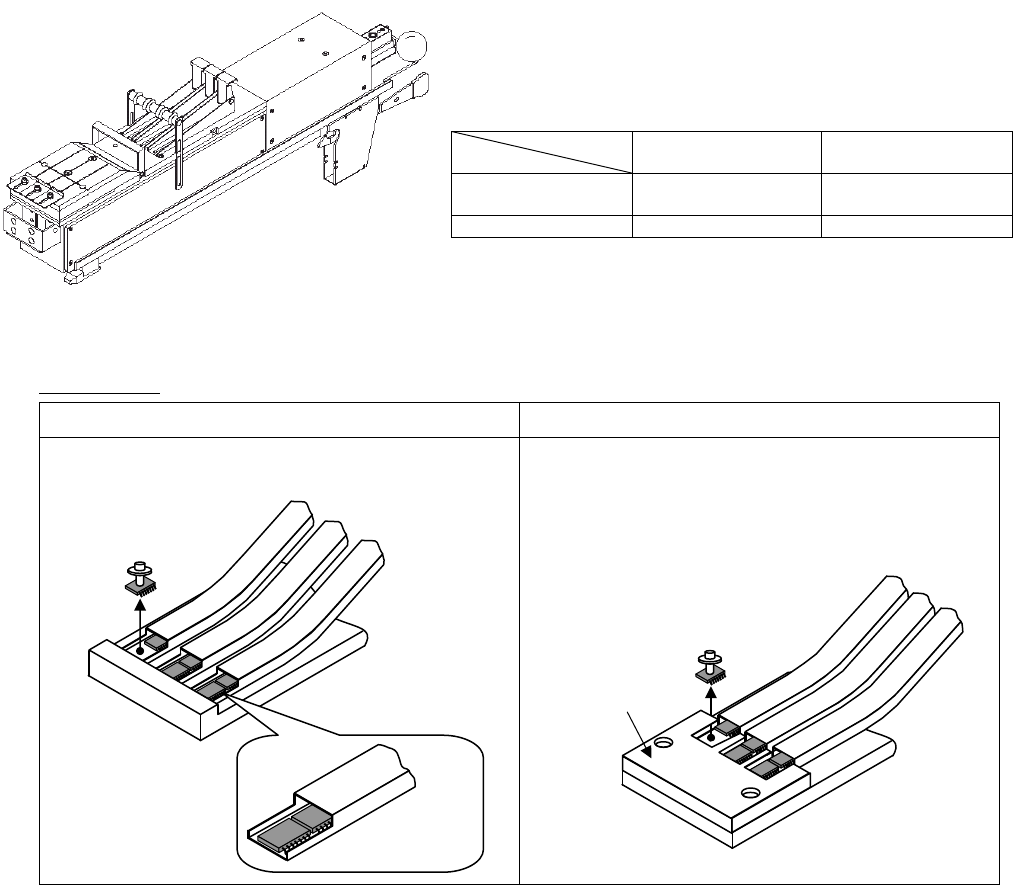

■ 智能杆式供料器
杆式供料器是能够通过振动进行元件供给的供料器。
智能杆式供料器，在以往机器的优点上，加上能对应通用性广
※1
，交货期短
※2
，无需维护
※3
，提高了大型元件的
对应力。(对应只限轻量 8 吸嘴贴装头,4 吸嘴贴装头)
※1 可以对应SOP，SOJ，PLCC 以外连接器等异形元件。
※2 通过杆前端缺口的供给方式(如下参照)时，元件马上可以供给。
※3 除了清扫灰尘等以外，无需进行特别的维护。
元件供给方法
通过杆前端缺口的供给方法 通过芯片槽区块的供给方法(选购件)
把杆置水平状态，内部元件在水平安定的情况下，切割杆前
端从杆内部直接吸着元件。
把杆置水平状态，内部元件不在水平安定的情况下，设置使
元件保持水平安定的区块(称为: 芯片槽区块)，从芯片槽区
块上吸着元件。
按照使用元件的尺寸芯片槽区块另外个别制作。
另外，一般的公开芯片槽区块的设计方法，能够让客户制作。
单式
杆状供料器
3站
杆状供料器
安装间距
42 mm 84 mm
最多安装供料器站数 20 站 10 站
从杆内部直接
PICK UP
切割前端部
芯片槽区块
从芯片槽区块上
PICK UP
VM-101 2018.0520
- 28 -

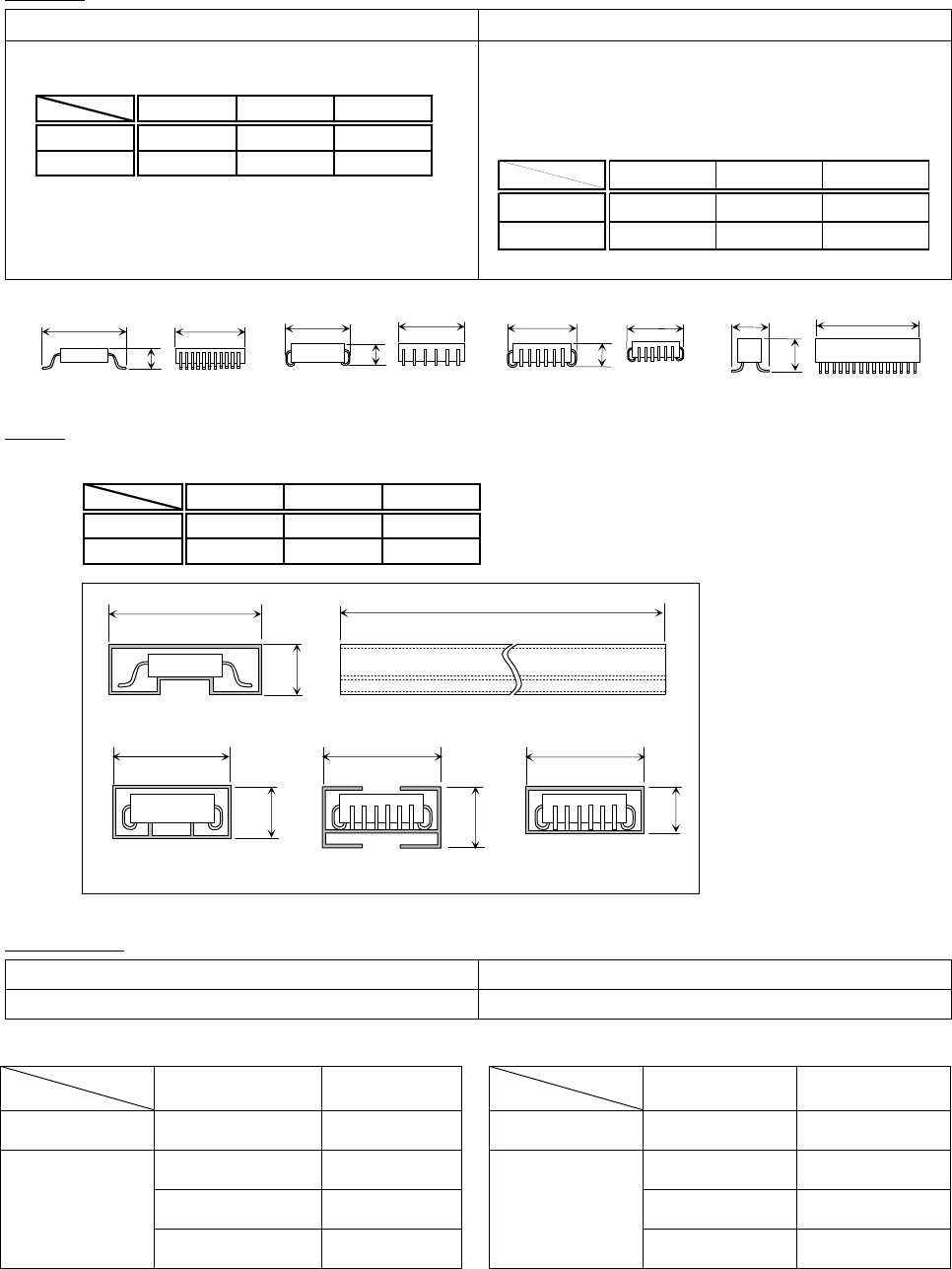

对应元件
标
准
特
殊
SOP
，
SOJ
，
PLCC
(
单位
: mm)
标准对应的元件种类，尺寸范围以外，根据元件以及杆形状，
如下所示的尺寸范围也有能够对应的情况。
在使用前，经过实际的元件传送确认供给状态，或请与本公
司联络。
(
单位
: mm)
对应杆
(
单位
: mm)
搭载杆的数量
通过杆前端缺口的供给方法
通过芯片槽区块的供给方法
可搭载杆的数量按照表
1
。
可搭载杆的数量按照表
1
，表
2
中，以少为正。
表
1
表
2
※ 在 3 站杆状供料器上搭载多数的杆时、原则上只限于同一品种。
也能对应不同品种，但，杆的形状和尺寸会受限制。详细请与本公司联络。
杆宽度
Ws (mm)
能搭载杆数量
元件宽度
W (mm)
能搭载杆数量
单式杆状供料器 Ws ≦ 34 1 单式杆状供料器 W ≦ 31 1
3 站杆状供料器
Ws ≦ 19 3
3 站杆状供料器
W ≦ 16 3
19 ＜ Ws ≦ 28 2 16 ＜ W ≦ 25 2
28 ＜ Ws ≦ 34 1 25 ＜ W ≦ 31 1
WLH
Min
892.5
Max
31 31 6
WLH
Min
---
Max
31 60 25
Ws Ls Hs
Min
- 300 -
Max
34 600 28
SOP
LW
H
L
W
W
L
W
L
SOJ PLCC
连接器
H
H
H
Ws
Hs
Ls
Ws
Hs
Ws
Hs
Ws
Hs
VM-101 2018.0520
- 29 -
■ 托盘供料器
如果 VM101 主体是托盘供料器规格，可以连接在前侧。
在后侧不可连接。
对象贴装头: 轻量 8 吸嘴贴装头、4 吸嘴贴装头
前侧
后侧
