VM-101 2018.0520
- 2 -
2. 特征
多样性变化

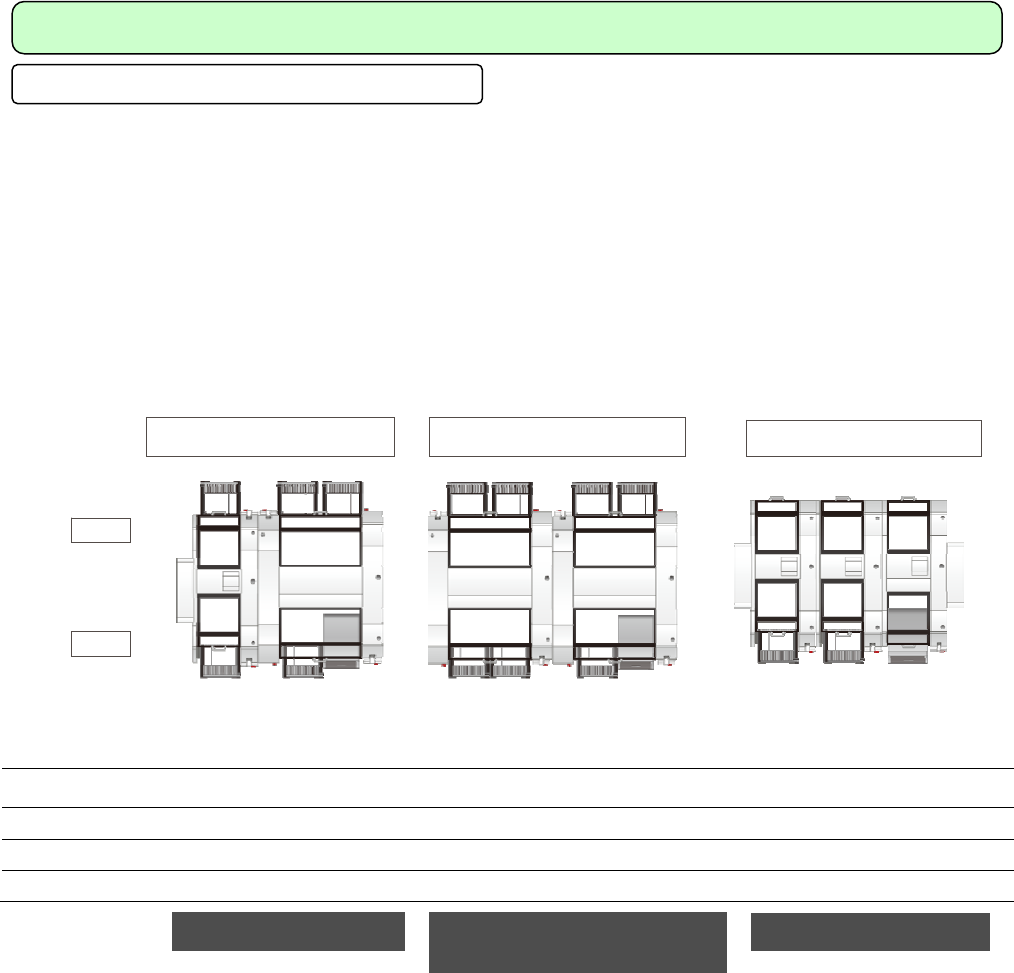

根据生产形式进行生产线构成
根据客户的生产形式，通过对机器、贴装头、供给部进行组合，从而可构建各种生产线。
1) 如果是少品种多量生产的话，通过对能够进行高速芯片实装的 VM101 轻量 16 吸嘴贴装头 V2 和、
能够进行高速异型元件实装的 VM102 14 吸嘴贴装头(托盘供料器规格)的组合，来实现高生产力。
2) 如果是多品种少量生产的话，通过对 VM102 14 吸嘴贴装头(编带供料器规格)和
VM102 14 吸嘴贴装头(托盘供料器规格) 的组合，
使供给站数最大化，从共通排列实现缩短切换时间。
3) 如果是优先提高操作员的工作效率的话，根据无后侧供给部的规格来组合，可实现小空间化。
等等、任何需求都可响应。
贴装精度 30μm (芯片) / 40μm (通用)
40μm 30μm
最多元件种类 200 品种 + 托盘 20 品种 280 品种 + 托盘 20 品种 80 品种 + 托盘 20 品种
最高生产性
Max. 74 100 cph Max. 64 200 cph Max. 71 000 cph
贴装头构成 16 吸嘴 + 14 吸嘴 14 吸嘴 + 14 吸嘴 16 吸嘴 + 8 吸嘴 + 14 吸嘴
・在 VM101(16Nz) 高速实装 ・通过连接 VM102 确保元件种类
・通过共通排列共确保切换性
・在前侧托盘上的前操作布局
芯片高速实装 多品种少量生产
前操作
VM101
VM102
VM102
VM102
VM101 VM101 VM101
后侧
前侧
VM-101 2018.0520
- 3 -

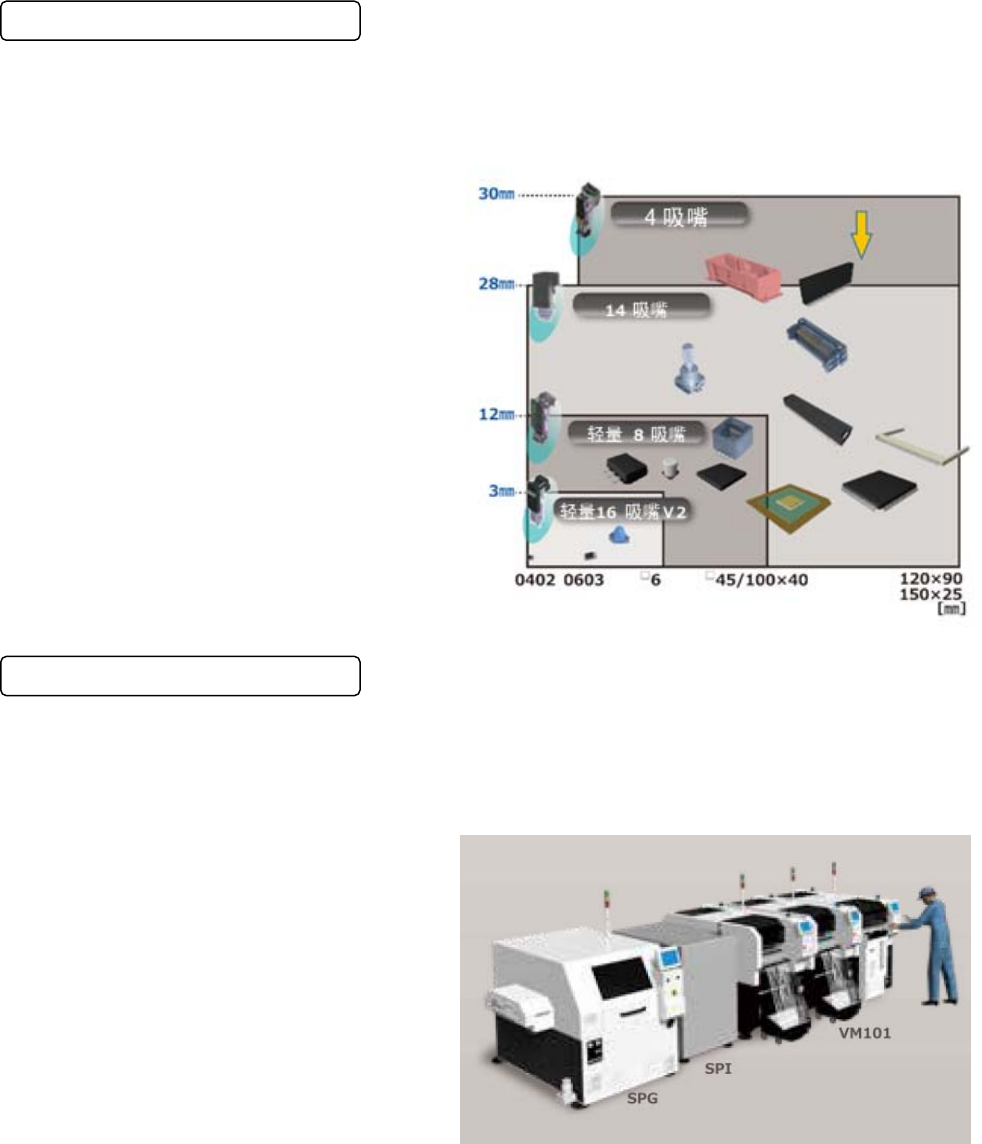

元件对应力
因有 4 种贴装头构成，所以从 0402 元件
※
、到 120×90mm、150×25mm 的大型元件都可贴装。
另外，通过采用 4 吸嘴贴装头，原来以 AM100 不能对应的负载控制可以对应了，
并且贴装难度高的基板的生产也是可能的。
※ 对于 VM102，请选择「0402 贴装对应」
作业效率化・省人化
对于 VM101 和 VM102，现能够选择托盘供料器都配置在前侧，并无后侧供给部。
由此，可以仅在生产线前侧执行所有元件的供给作业。
提高操作员的工作效率，实现省人化。
VM-101 2018.0520
- 4 -
体积小型化
对于 VM101 和 VM102，对象基板尺寸设置为Ｍ尺寸(330×250mm)以下，并仅限单轨的构成，通过采用专用架台，
实现了大幅度体积小型化。

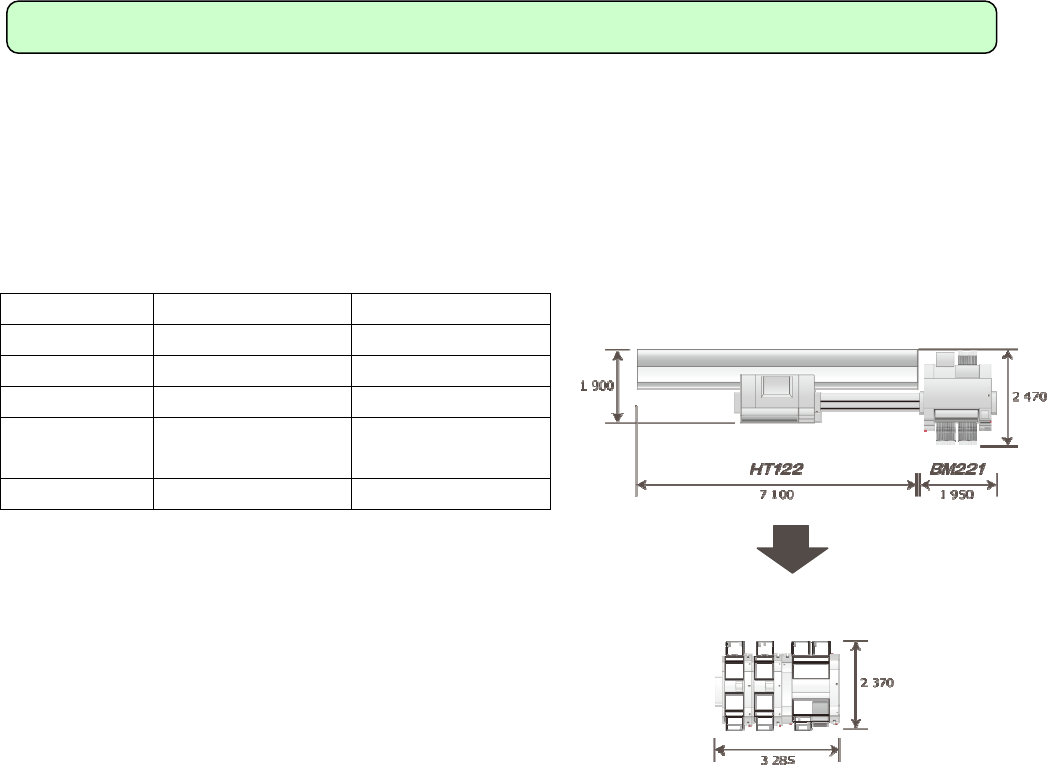

与我司的之前的传统机型 HT122+BM221 的连接生产线和 VM101+VM101+VM102 的连接生产线相比较，不仅实
现了生产力提高 13%（最高速度的比较），而且安装面积减少了 65%。
在不会太大改变实装地板的布局的情况下，实现了适合从原有机器进行置换的尺寸。
生产线 HT 生产线 VM 生产线
生产力 84 545 95 600
最多元件种类
360 品种 托盘 80 360 品种 托盘 80
设备尺寸
L 2 410 x W 9 150 x H 1 800 L 2 355 x W 3 285 x H 1 500
元件范围
0603 ~ 24
0402 ~120 x 90
or 150 x 25
精度 50 30 ~ 40
HT122＋BM221 生产线
VM 系列连接生产线 (3 台)
