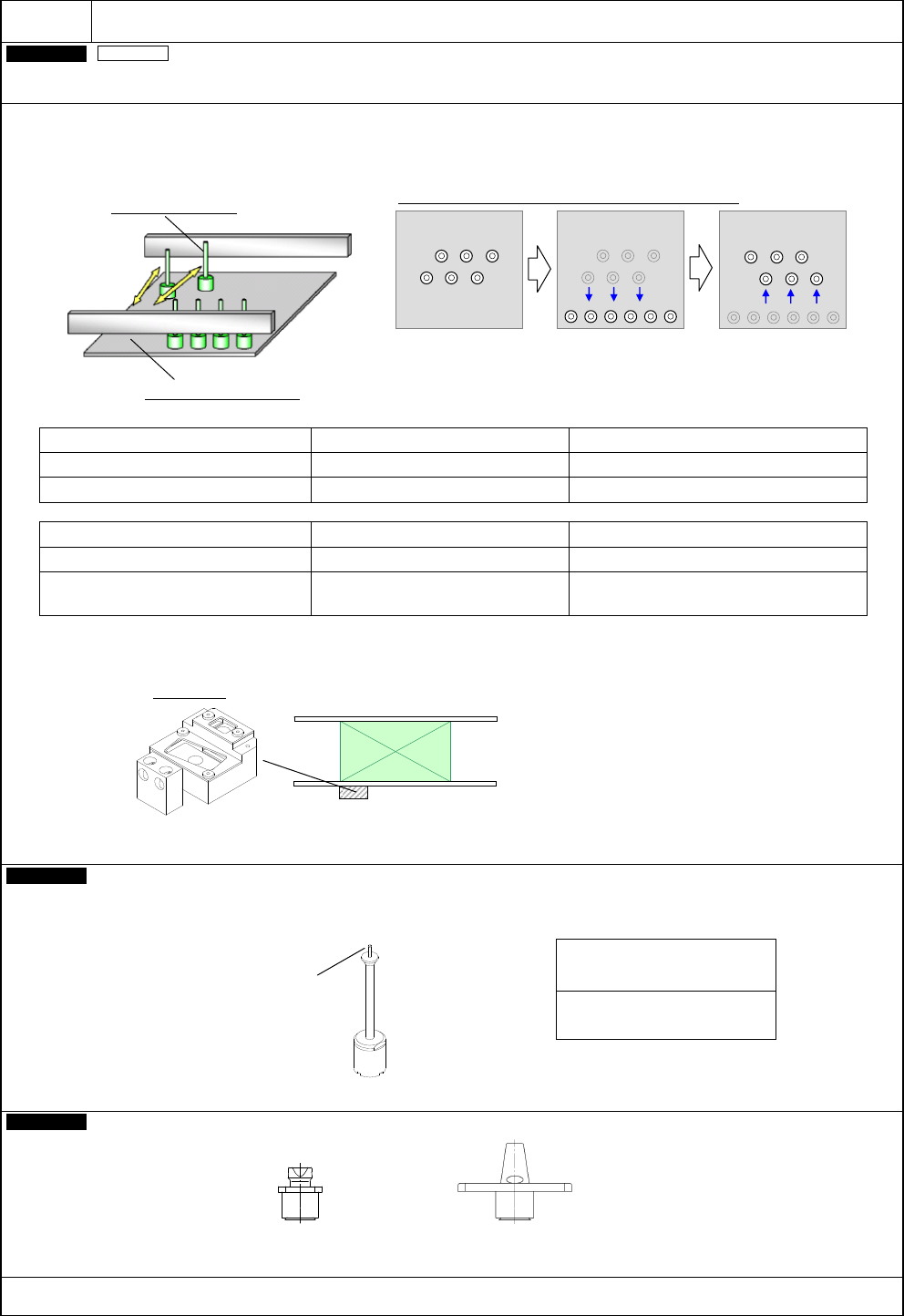

VM-101 2018.0520
- 81 -
B-7
希望自动准备支撑销。
On-site
机器整体
支撑销自动更换
在贴装头自动配置支撑销的功能。(不可使用标准规格的支撑销。)
点胶头/检查头＋贴装头(或者无工作头＋贴装头)规格时，在一侧的贴装头对应前侧轨道和后侧轨道的销配置。
支撑销配置数据在 NPM-DGS 编制而成。可以在 PC 画面确认销的配置位置。
附属品 内 容 备 注
基板支撑块(自动更换用) 1 套 VM101/ 102 专用
专用更换器 1 套 VM101/ 102 专用
选 项 内 容 备 注
支撑销(自动更换用) 与 NPM 系列, AM100, VM102 可通用
支撑销配置用吸嘴
100 吸嘴: 16/ 8 吸嘴贴装头用
1100 吸嘴: 4 吸嘴贴装头用
与 NPM 系列可通用
支撑销配置用吸嘴，收纳于专用的吸嘴更换器。
专用吸嘴更换器可以收纳#100 吸嘴和#1100 吸嘴各 1 个。
进行支撑销的自动更换时的有关限制条件，请参考下一页。
Customer
支撑销
(
自动更换用
)
支撑销配置数量
最多
20
个
Customer
支撑销配置用吸嘴
请根据贴装头构成进行选择。
(
各贴装头使用
1
个。
)
支撑销(自动更换用)
基板支撑块(自动更换用)
专用更换器
机种 A
机种 B
标准位置
※2
(基准轨道侧)
支撑销的再配置时间: 90 s/ 10 个
※1
(机种 A →机种 B)
100 吸嘴
(16/ 8 吸嘴贴装头用)
1100 吸嘴
(4 吸嘴贴装头用)
※1 350 × 300 mm 基板时(不包括传送轨道的宽度变更时间。)
※2 根据条件不同，从机种 A 直接切换到机种 B 的支撑销配置。
尖端直径: φ1.5 mm
VM-101 2018.0520
- 82 -
B-7
希望自动准备支撑销。
进行支撑销的自动更换时，有以下限制条件。
限制条件
项
目
内 容
可配置支撑销的
最小基板尺寸
L 50 × W 50 mm
销的配置间距
16 mm
以上
(X, Y
方向
)
销的配置区域
(
左
→
右流向
)
※
1
※1 右→左流向时，上述尺寸为左右对称。
※
2
可配置销
(
中心
)
的范围内，不包括图的外形线。
销的配置条件
请按照左边尺寸配置销的位置。
另外，请避开基板的空隙进行配置。
(单位: mm)
基板
支撑销
φ8
6
28
φ15
反面的元件等
基板外形
可配置销(中心)的范围
※2
基准
21
229
6
324
21
VM-101 2018.0520
- 83 -
B-8
希望选择固定供给部用选购件。
Customer
テーブル
卷盘箱
・ 1 工作台需要 2 个。
・ 每一个最多可收纳 20 个卷盘( 8 mm 小卷盘)。
・ 「切割单元&卷盘支架」不可同时选择。
Customer
テーブル
切割单元 & 卷盘支架
・ 1 工作台需要 2 个。
・ 每一个最多可收纳 12 个卷盘( 8 mm 小卷盘)。
・ 「切割单元&卷盘支架」不可同时选择。
B-9
希望管理和保管编带供料器。
Customer
编带供料器台
这是智能编带供料器台。
比如，8 mm 双式编带供料器，最多可存储 90 站。
※ 有关薄型供料器的库存请另行咨询。(如果是安装在「薄型供料器附件」上的状态，可以存储。)
切割单元
空编带箱
卷盘支架
