VM-101 2018.0520

- 66 -

7.3 基板待机条件

VM101 生产线的基板待机位置，根据基板 L 尺寸(流向尺寸)如下。

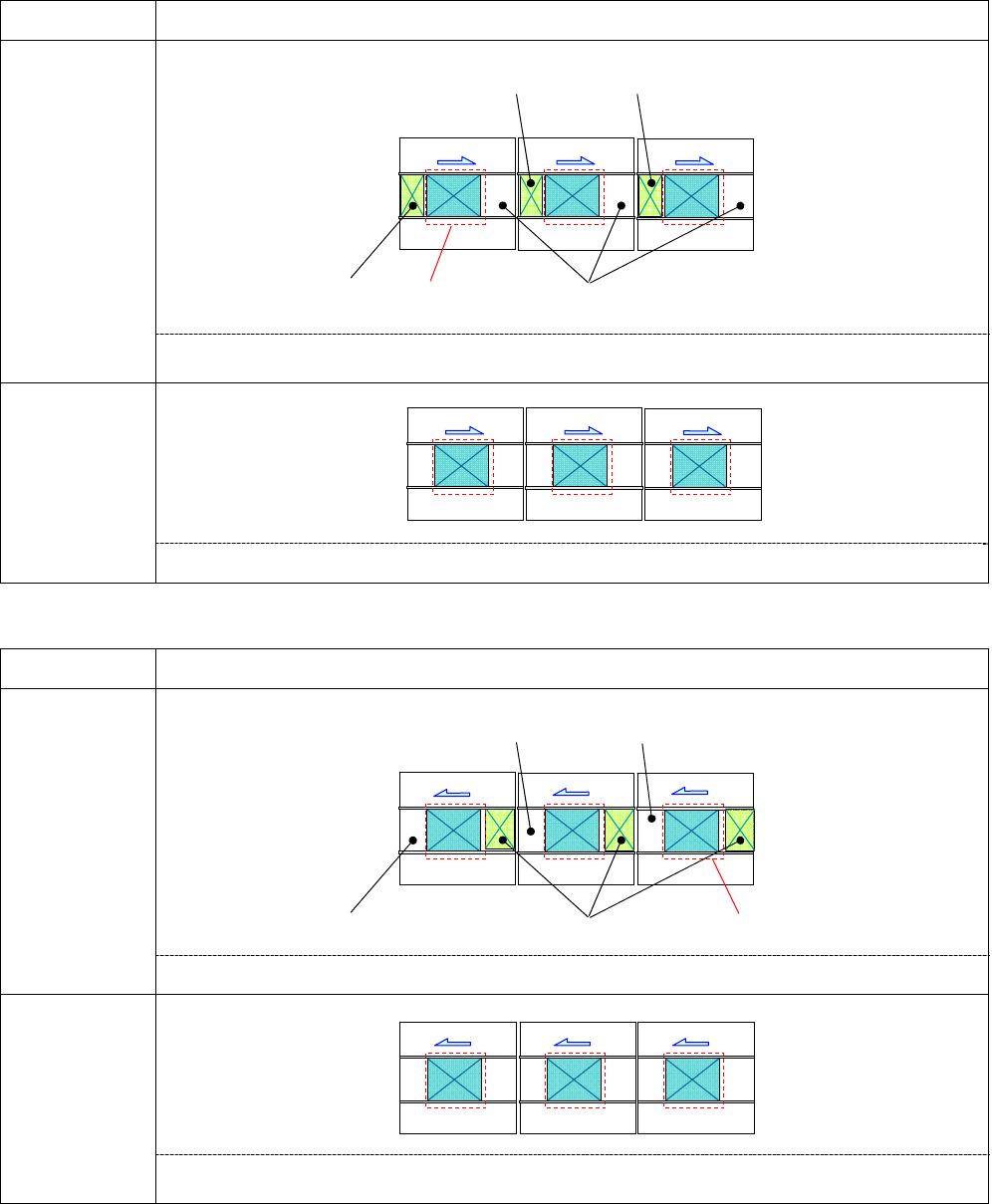

■ 标准规格传送带(左→右流向)

基板长度: L 内容

50 mm ≦ L

≦ 150 mm

在贴装位置的上游侧可待机 1 片。

150 mm ＜ L

≦ 330 mm

基板待机不可。

■ 标准规格传送带(左←右流向)

基板长度: L 内容

50 mm ≦ L

≦ 220 mm

在贴装位置的上游侧可待机 1 片。

220 mm ＜ L

≦ 330 mm

基板待机不可。

VM101 VM101 VM101

贴装位置待机基板

基板待机不可

待机基板

VM101 VM101 VM101

基板待机不可

贴装位置

待机基板

VM-101 2018.0520

- 67 -

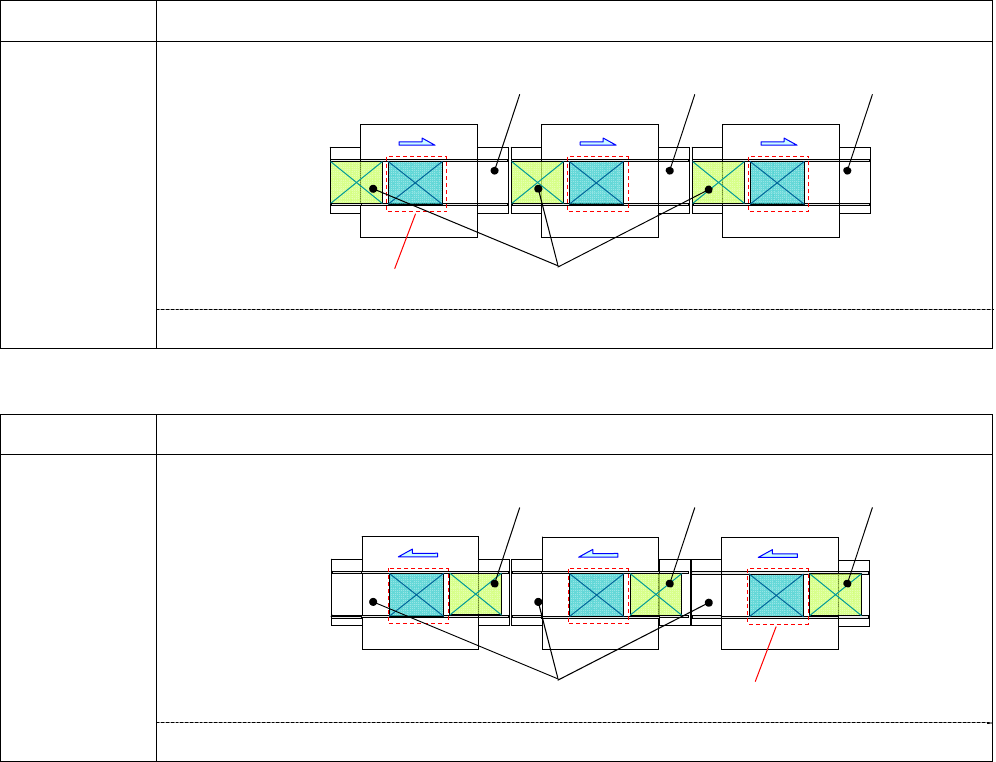

■ 左延长规格传送带(左→右流向)

基板长度: L 内容

50 mm ≦ L

≦ 330 mm

在贴装位置的上游侧可待机 1 片。

■ 左延长规格传送带(左←右流向)

与标准规格传送带(左←右流向)条件相同。

■ 右延长规格传送带(左→右流向)

与标准规格传送带(左→右流向)条件相同。

■ 右延长规格传送带(左←右流向)

基板长度: L 内容

50 mm ≦ L

≦ 330 mm

在贴装位置的上游侧可待机 1 片。

VM101 VM101 VM101

基板待机不可

待机基板

贴装位置

待机基板

待机基板待机基板

贴装位置

VM-101 2018.0520

- 68 -

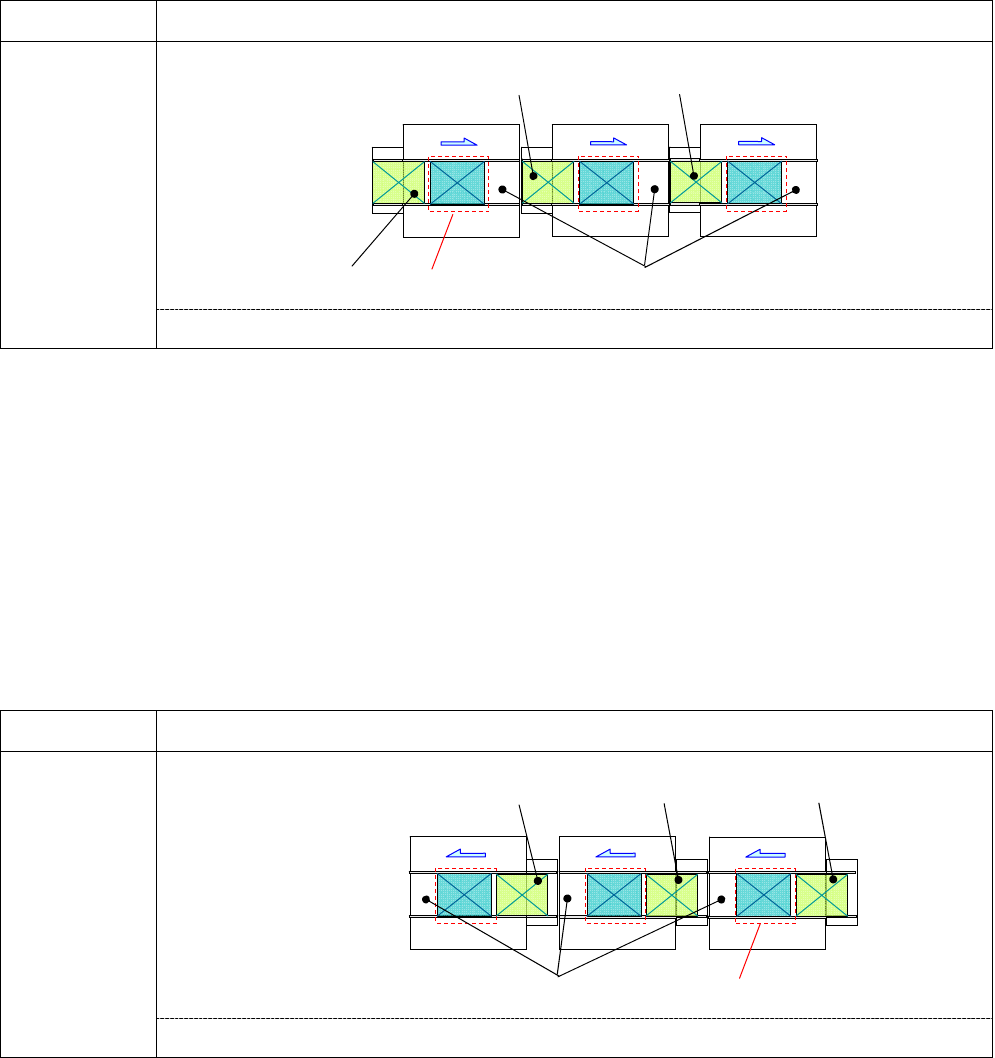

■ 左右延长规格传送带(左→右流向)

基板长度: L 内容

50 mm ≦ L

≦ 330 mm

在贴装位置的上游侧可待机 1 片。

■ 左右延长规格传送带(左←右流向)

基板长度: L 内容

50 mm ≦ L

≦ 330 mm

在贴装位置的上游侧可待机 1 片。

VM101 VM101 VM101

基板待机不可

待机基板

贴装位置
