Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF Ausgabe 08/2005 16 : S tecken Sie die S tecker in d ie Kommu nikationseinh eit. 1 : V erlegen Sie die sechs Kabel wie im Bild oben gezeigt …
Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
15
1.8 Einbau Basispaket und Anschluß der Kommunika-
tionseinheit
1
: Schrauben Sie die Kommunikationseinheit mit vier Schrauben an den Maschinenständer.
Die Schraubenlöcher sind vorhanden (siehe Foto unten).
: Befestigen Sie den Masseanschluss mit einer Kreuzschlitzschraube.
1
Montageposition der
Kommunikationseinheit
Masse
Schraube
Schraube
Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
16
: Stecken Sie die Stecker in die Kommunikationseinheit.
1
: Verlegen Sie die sechs Kabel wie im Bild oben gezeigt in die Öffnung im Maschinenständer.
: Verlegen Sie das Stromversorgungskabel.
1
Anschluß
Stromversorgung
Tisch
1 2 3 4
Verbindungskabel
CAT5-Kabel)
zu BE-Wagen 1-4
Verbindungskabel
zu 03007804
Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
17
: Sichern Sie die Kabel mit Kabelbindern.

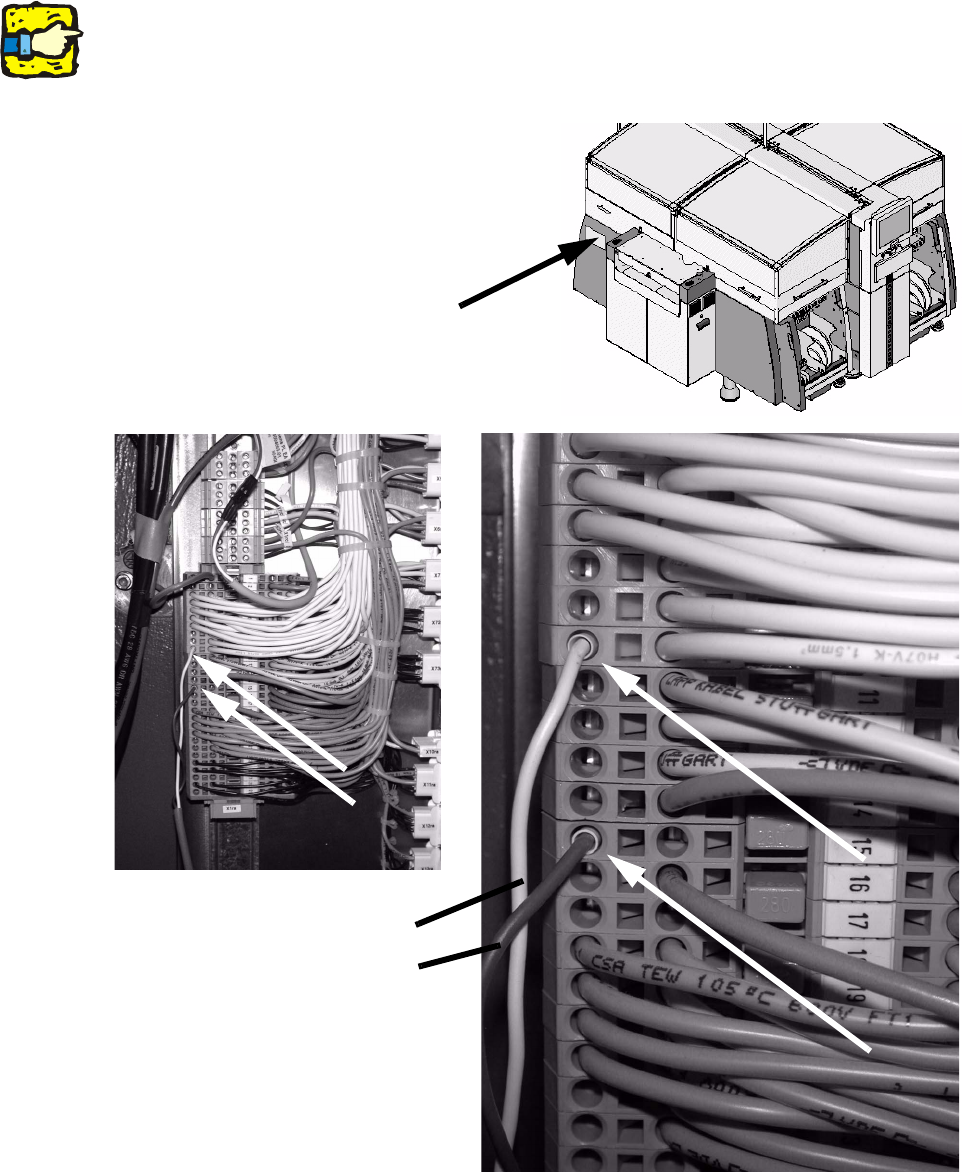

: Schließen Sie das Stromversorgungskabel an die im Bild gezeigten Anschlüsse an.
1
An Klemmenfeldern neuerer Maschinen ist möglicherweise nur ein Anschluss frei.
Messen Sie den Anschluss vor dem Anstecken des Kabels, um Schaden durch anstecken an fal-
sche Spannung zu vermeiden! 1
1
weiss = GND
braun = +15 V
Lage der Anschlüsse
