Nachrüstanleitung Spleißstellenerkennung Basi spaket + Tischcontroller SIPLACE HF Ausgabe 08/2005 21 1.9.1 Änderungen CPCI Bus VIO Systemaufba u 1 1
Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
20
1.9 Änderungen am Steuereinschub
: Schalten Sie den Bestückautomaten am Hauptschalter aus.

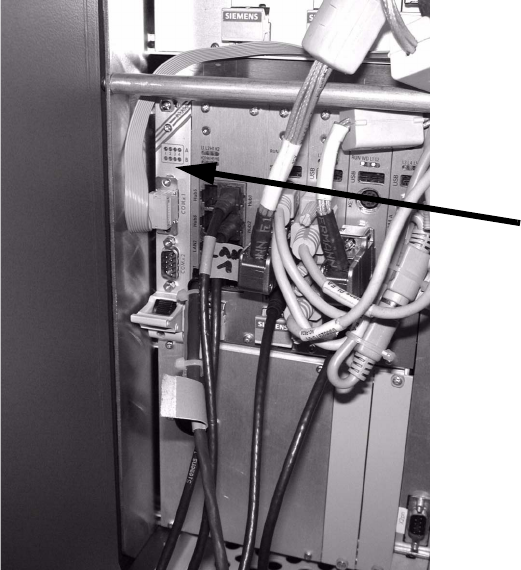

: Schieben Sie den Zusatz RS232C in den Steuereinschub.
1
1
1
1
1
1
1
1
1
1
1
1
Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
21
1.9.1 Änderungen CPCI Bus VIO

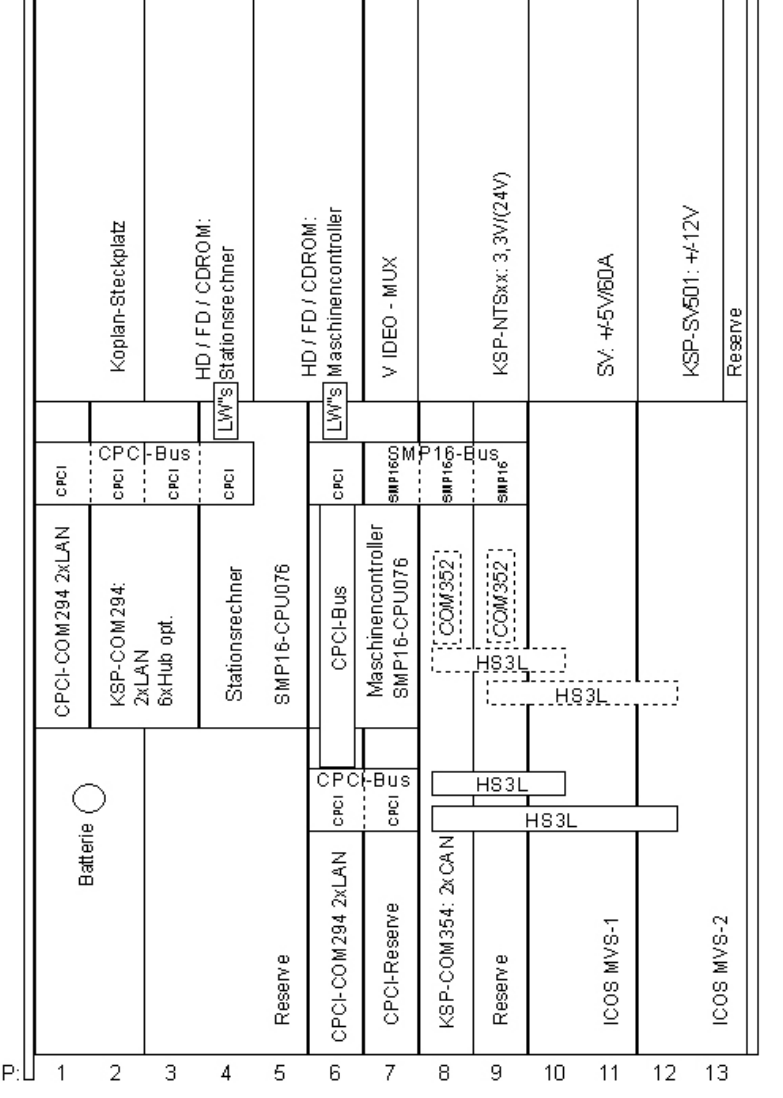

Systemaufbau 1
1
Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
22
1.9.2 Installation der Treibersoftware
: Melden Sie sich als lokaler Administrator an.
: Öffnen Sie die MS-DOS-Eingabeaufforderung.
: Legen Sie die mitgelieferte Treiberdiskette in den Stationsrechner ein.
: Starten Sie A:\InstCSER.exe.
Der Treiber wird installiert.
: Entnehmen Sie die Diskette.
: Starten Sie den Bestückautomaten neu.
1.9.3 Test der Treibersoftware
: Öffnen Sie das Menü START / Einstellungen / Systemsteuerung / Anschlüsse.
In diesem Menü müssen jetzt zusätzlich die Schnittstellen COM 3 bis 5 sichtbar sein. 1
1
: Installieren Sie die SMV-Software, die Tracability-Software und die Füllstands-Softeware
(siehe entsprechende Installationsanleitungen).
1
1
