Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF

Ausgabe 08/2005

1.5 Vorbereitung

Machen Sie sich mit den neu zu installierenden Hardwarekomponenten, wie in Abb. 5 - 1 darge-

stellt, vertraut. 1

Abb. 1.10 - 1 Umrüstsatz Spleißstellenerkennung für Wechseltisch HF

Tischcontroller HF (TC)

Art.-Nr.: 03006500-01

Adapter für Stromversorgung

Art.-Nr.: 03006409-01

Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF

Ausgabe 08/2005

1.6 Installation

: Entfernen Sie die Kommunikationseinheit. Hierzu lösen Sie die Schrauben zur Befestigung der

Einheit am Wechseltisch (Abb. unten) und rückseitig verbundene Stecker zur Stromversor-

gung und Kommunkation.

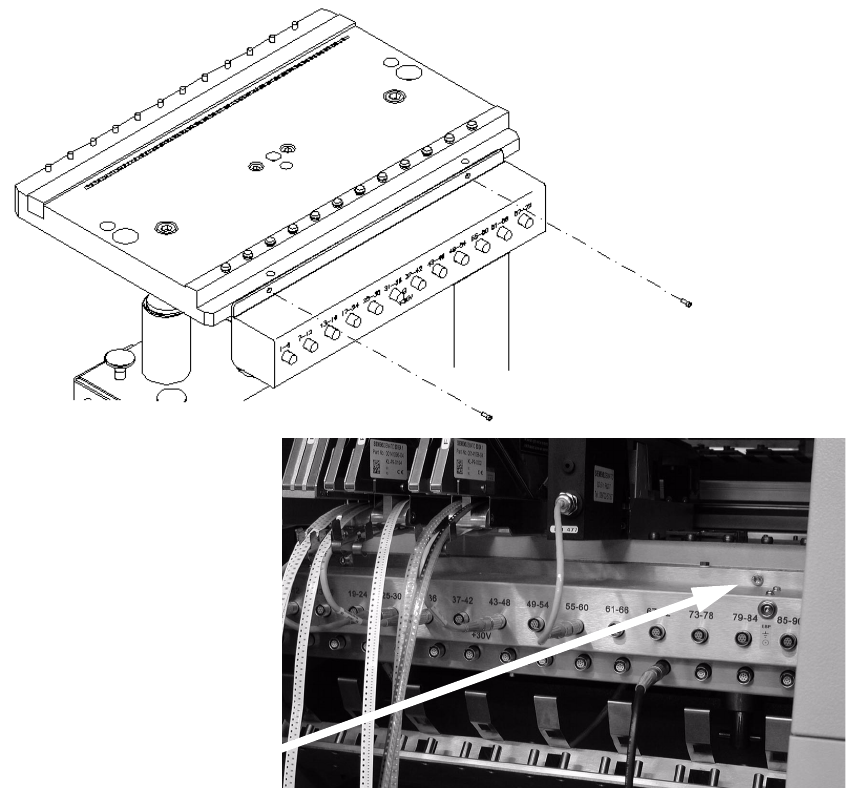

Abb. 1.10 - 1 HF-Wechseltisch mit Kommunikationseinheit

Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF

Ausgabe 08/2005

: Stecken Sie Kommunikationseinheit und Tischcontroller (TC) zusammen. Überstehende

Schrauben der Kommunikationseinheit sollten dabei in die Aussparungen des Gehäuses des

Tischkontrollers passen. Gegebenenfalls lösen sie die Schrauben an der Rückseite des Tisch-

kontrollers ein wenig, passen die Kommunikationseinheit ein und ziehen genannte Schrauben

wieder fest an.

Abb. 1.10 - 2 Zusammengefügte Kommunikationseinheit und Tischkontroller (TC)

: Stecken Sie die bei der Demontage der Kommunikationseinheit entfernten Stecker wieder an

und sichern Sie sie (Abb. unten).

: Stecken Sie den Stecker für die Kommunikation (9-polig) an Buchse #1 und den Stecker zur

Stromversorgung (3-polig) an Buchse #3 an. Schrauben Sie das grün/gelbe Erdungskabel an

der Rückwand des TCs mit einer Inbusschraube an.

Abb. 1.10 - 3 Gesamteinheit mit Belegung der Stecker und Masse

Kommunikationseinheit

GND
