SM471 Service Manual
6
4.2. Ball Spline
4.2.1. 所需工具
T型扳手(其它随机工具)或六角扳手
扳手或扭力扳手
4.2.2. Ball Spline的更换步骤
1. 操作示教框，让贴装头模块移动到正面。
2. 正常结束PC后，关闭(OFF)设备正面的主开关(Main Switch)。
3. 切断主气压(Main Air)。
4. 拆下连接到贴装头的气压管。
5. 把连接到需要更换的轴杆总成(Spindle Assembly)的所有连接器(Connector)都拆下。
Head
7

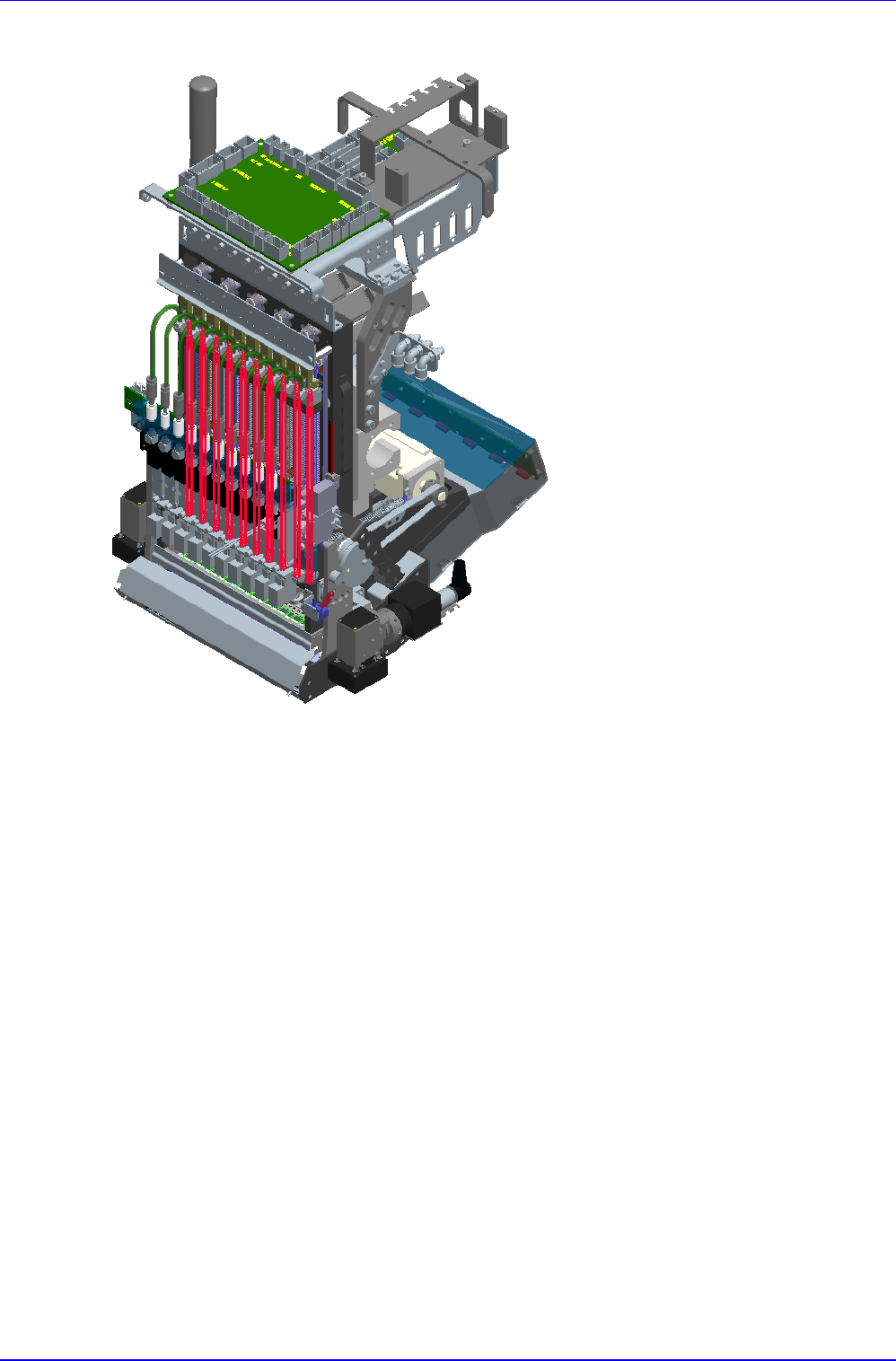

6. 拧开气压模块(Air Module)的固定螺丝后拆下气压模块。
7. 把需要拆卸的轴杆(Spindle)移动到下面。
Spindle
Air
Module
SM471 Service Manual
8
8. 拧开Z Sensor Dog的固定螺丝后拆下。
9. 拧开Z Cap的固定螺丝后拆下。
固定螺丝
Z Sensor Dog
固定螺丝
