SM471 Service Manual 16 4.4.2. Flying Came ra 4.4.2.1. 必要工具 T W renc h ( 其他 提供工具 ) or Hex Wrench 扳手 or 力矩扳手 4.4.2.2. Flyi ng IO Board 更换步 骤 1. 操作示教框，让贴装头 模块移动到正面。 2. 正常结束 PC 后，关闭 ( OFF) 设备正面的主开关 (Main Switc h) 。 3. 拆…
Head
15
4. 拧开Flying IO Board Assembly的固定螺丝后拆下。
5. 拆下Board后，更换新Board。
参考
Flying IO Board 的 Part No.是 AM06-000358A。
6. 按照拆卸过程的相反顺序进行组装。
7. 打开设备正面的主开关(Main Switch)后，重新启动PC。
Flying IO Board
Ass`y
Flying IO Board
SM471 Service Manual
16

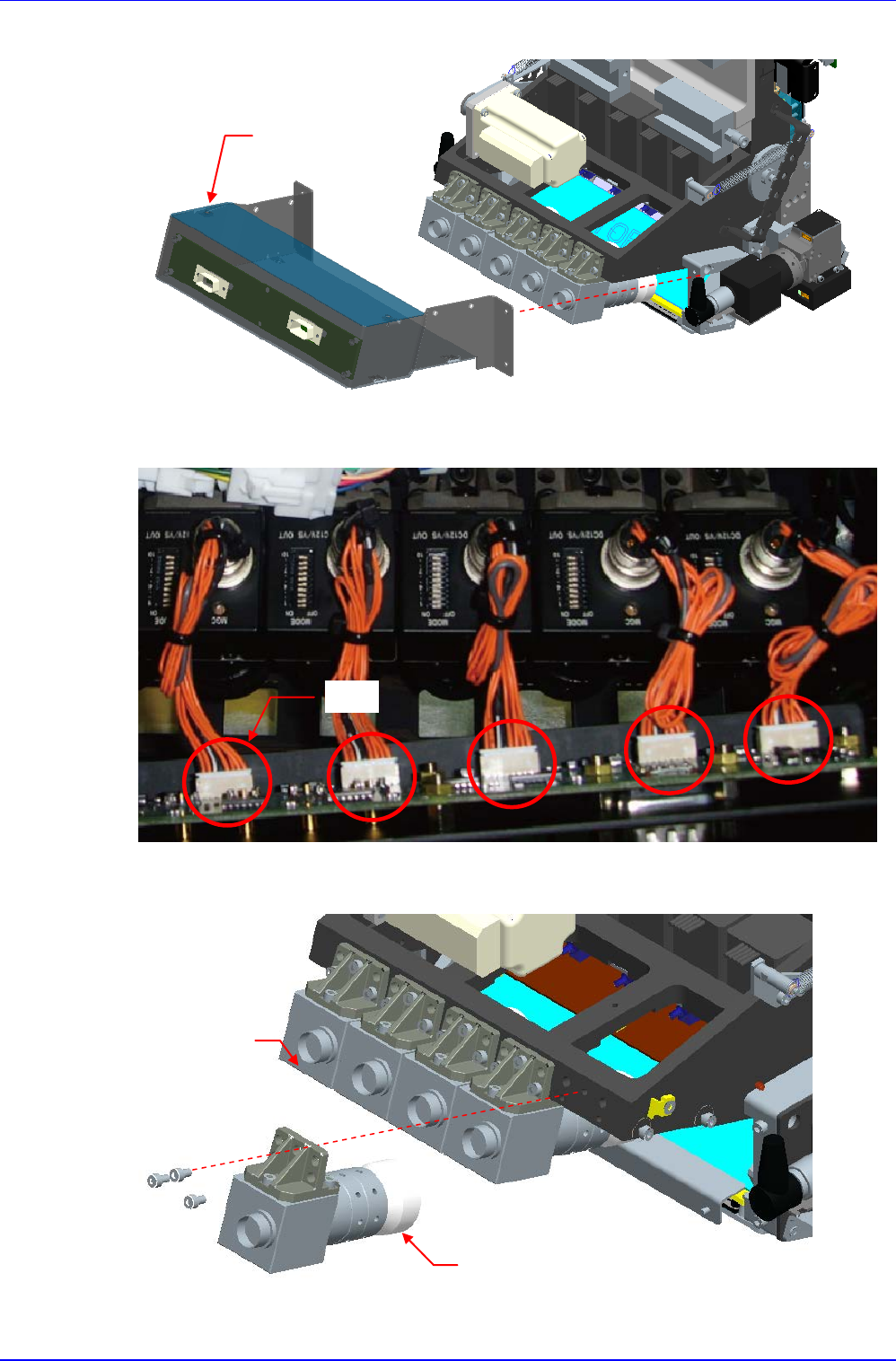

4.4.2. Flying Camera
4.4.2.1. 必要工具
T Wrench (其他提供工具) or Hex Wrench
扳手 or 力矩扳手
4.4.2.2. Flying IO Board更换步骤
1. 操作示教框，让贴装头模块移动到正面。
2. 正常结束PC后，关闭(OFF)设备正面的主开关(Main Switch)。
3. 拆下连接到Flying IO Board的连接器。
Connector
Flying Camera
Head
17
4. 拧开Flying IO Board Assembly的固定螺丝后拆下。
5. 为了更换需要更换的相机而拆下连接到Board的电缆。
6. 拧开相机(Camera)的固定螺丝后拆下。
Flying IO Board
Ass`y
Cable
相机
固定螺丝
