SM471 Service Manual 42 7. 拧开 Z 电机的固定 螺丝后拆下。 8. 如果需要更换同步带 ( T im ing B elt) ， 在目前为止 的步骤中拧开 Z Bel t Clamp 的 固定螺丝 后拆下。 参考 长皮带 ( Bel t ) 的 Pa rt No . 是 M C05 -0001 17 ， 短皮带 (Be lt ) 的 P art No. 是 MC05 -0001 19 。 9. 按照拆卸过程的相…
Head
41
4.8. Z-Axis Motor / Timing belt
4.8.1. 所需工具
张力规
T型扳手(其它随机工具)或六角扳手
4.8.2. Z-Axis Motor / Timing belt的更换步骤
1. 把贴装头模块尽量移动到设备正面。
2. 正常结束PC后，关闭设备正面的主开关(Main Switch)。
3. 拆下连接到电机的电缆。
4. 拆下气压管。

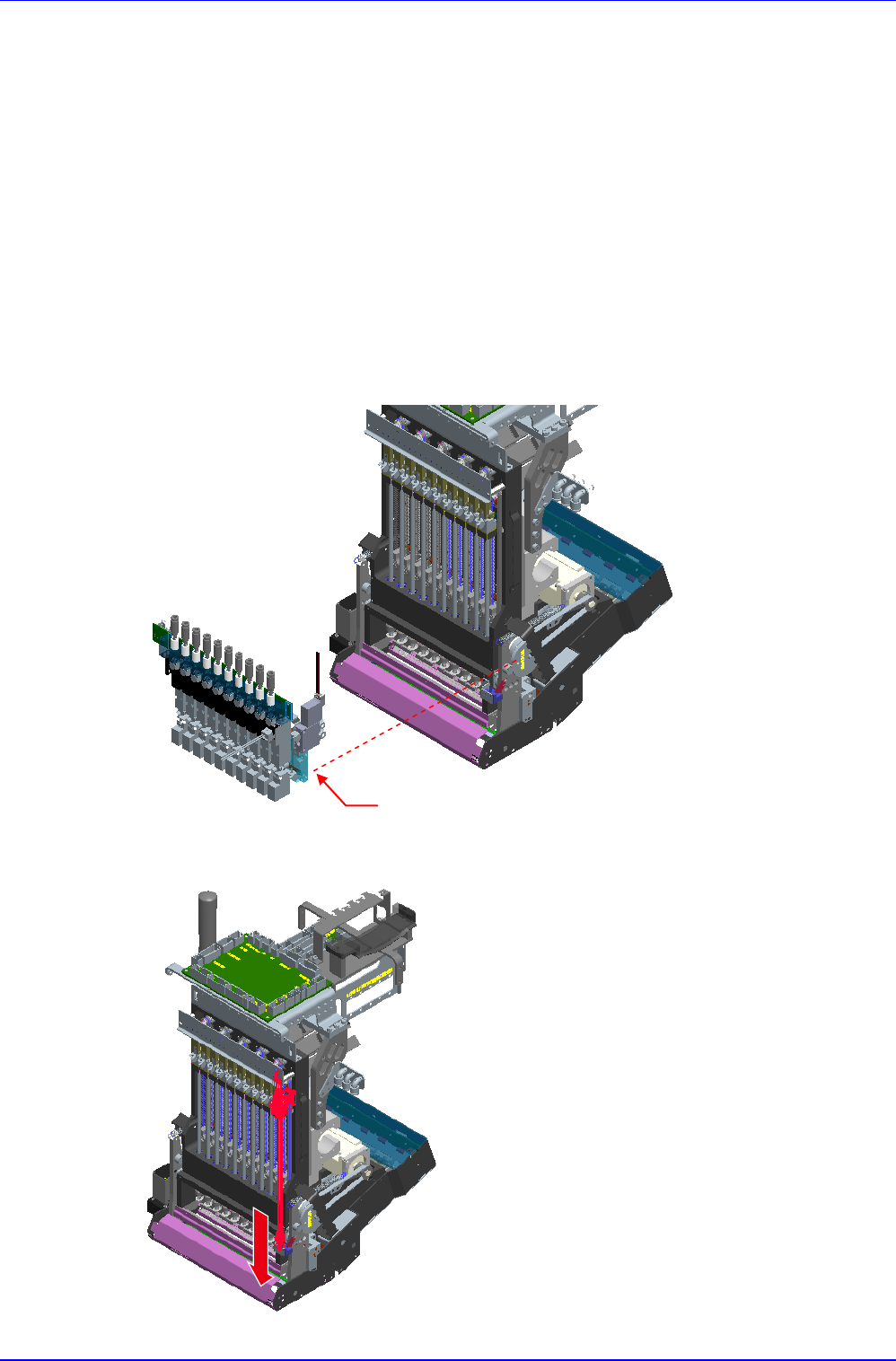

5. 拧开Head Manifold Assembly的固定螺丝后拆下。
6. 把连接到需要更换的Z电机的轴杆总成(Spindle Assembly)朝下移动。
Manifold
Assembly
SM471 Service Manual
42
7. 拧开Z电机的固定螺丝后拆下。
8. 如果需要更换同步带(Timing Belt)，在目前为止的步骤中拧开Z Belt Clamp的固定螺丝
后拆下。
参考
长皮带(Belt)的 Part No.是 MC05-000117，
短皮带(Belt)的 Part No.是 MC05-000119。
9. 按照拆卸过程的相反顺序进行组装。
固定螺丝
Z Belt Clamp
Z Belt Clamp
Head
43
10. 调整固定螺丝并设置张力(Tension)值。(设定值为136~175 Hz)
11. 拧开电机的固定螺丝后更换新电机。
参考
电机的 Part No.是 J31081047A。
Z 电机总成(Assembly)的结构如前所述，并且以安装了 Pulley/Collar/Mot
or 的状态供应。
12. 按照拆卸过程的相反顺序进行组装。
Z Motor
Set Screw
Pulley
Pulley Collar
固定螺丝
测量位置
