Head 35 5. 拆下 Belt 。 6. 更换新 Belt 。 参考 B elt 的 Par t N o. 是 J 6602078A 。 7. 按照拆卸过程的相反顺 序进行组装。 8. 组装 Belt 时，先粗略地紧固电机 托架 ( Brack et ) ，然后利用剩孔调整 张力值。 参考 Belt 的张力值为 190~220Hz ，测量位置如下。 Slot 测量位置
SM471 Service Manual
34
参考
Belt 的张力值是 190~220Hz，测量位置如下。
4.6.3. Belt的更换步骤
1. 把贴装头模块尽量移动到设备正面。
2. 正常结束PC后，关闭设备正面的主开关(Main Switch)。
3. 稍微拧开电机的固定螺丝，让Belt松弛。
4. 拧开CAM的精密螺丝(Set Screw)后拆下。
固定螺丝
Belt
精密螺丝
测量位置
Head
35
5. 拆下Belt。
6. 更换新Belt。
参考
Belt 的 Part No.是 J6602078A。
7. 按照拆卸过程的相反顺序进行组装。
8. 组装Belt时，先粗略地紧固电机托架(Bracket)，然后利用剩孔调整张力值。
参考
Belt 的张力值为 190~220Hz，测量位置如下。
Slot
测量位置
SM471 Service Manual
36
4.7. R-Axis Motor / Timing belt
4.7.1. 所需工具

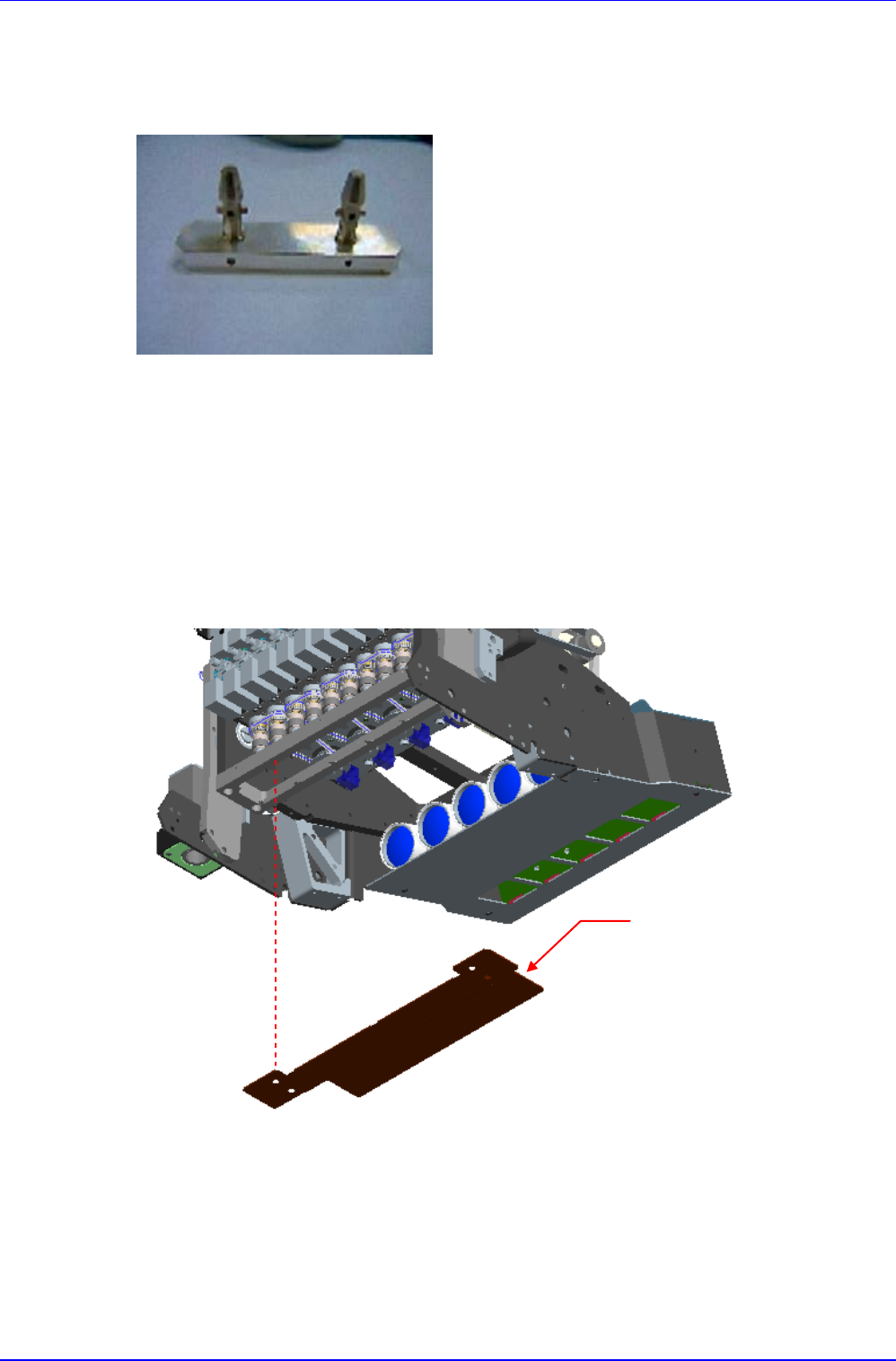

Nozzle Holder Setting Jig
张力规
T型扳手(其它随机工具)或六角扳手
4.7.2. R-Axis Motor/Timing belt/Sensor的更换步骤
1. 把贴装头模块尽量移动到设备正面。
2. 正常结束PC后，关闭设备正面的主开关(Main Switch)。
3. 为了作业方便，请参阅Fly照明部与Fly Mirror的更换步骤后拆下照明部与镜子(Mirror)。
4. 利用扳手(Wrench)拧开Light Cover的固定螺丝后拆下。
Light Cover
