SM471 Service Manual
18
7. 更换新相机。
参考
相机的 Part No.是 J91851018A。
8. 组装时，把相机插入固定销并对齐后利用固定螺丝组装，然后连接电缆。
9. 打开设备正面的主开关(Main Switch)后，启动PC。
10. 参考校准(Calibration)手册实行Fly-Camera Scale Calibration。
Head
19

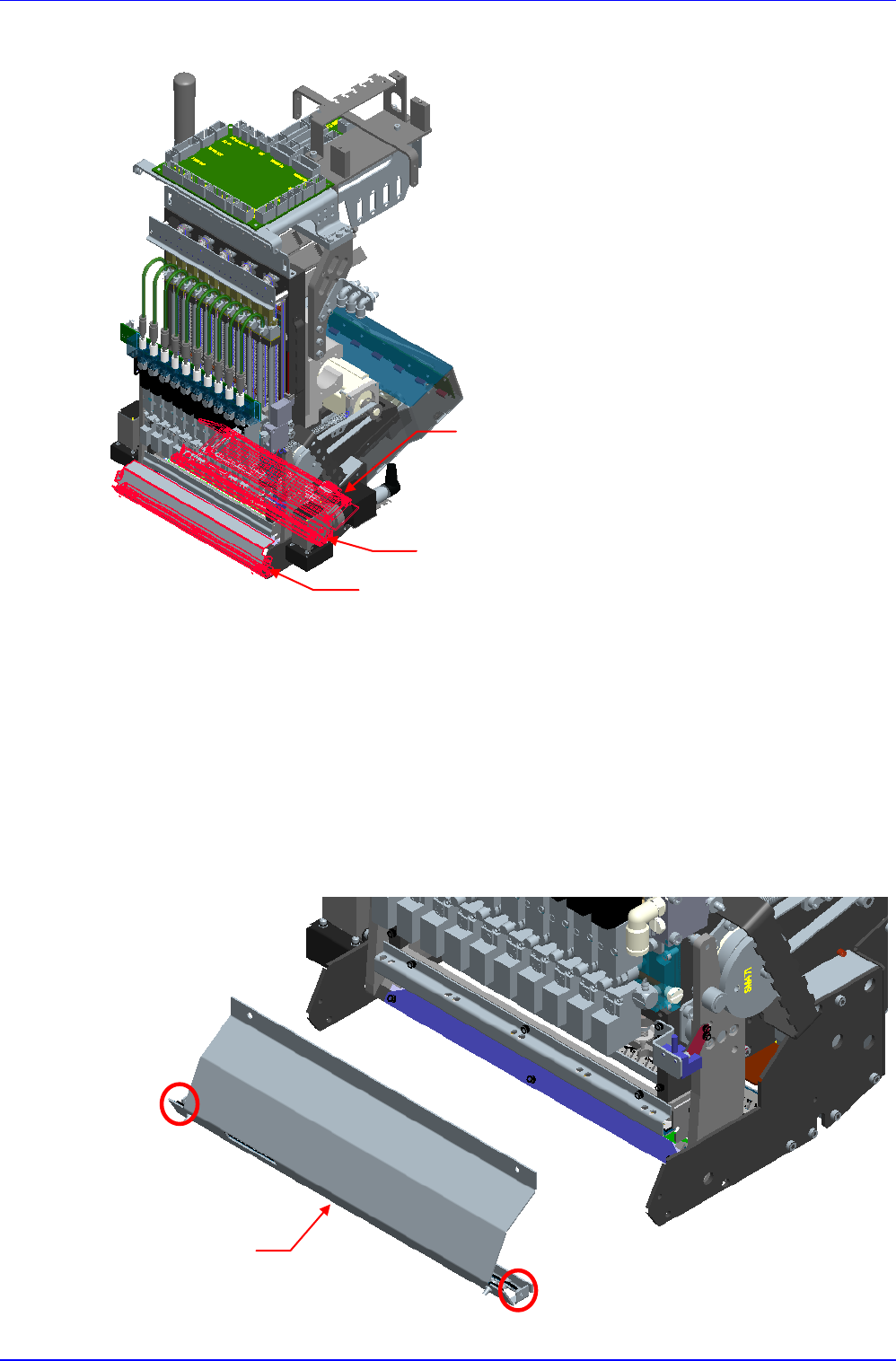

4.4.3. Flying照明部
4.4.3.1. 所需工具
T 型扳手(其它随机工具)或六角扳手
4.4.3.2. Flying Outer A照明部的更换步骤
1. 把贴装头模块尽量移动到设备正面。
2. 正常结束PC后，关闭设备正面的主开关(Main Switch)。
3. 拆下连接到照明部的电缆。
4. 拧开Outer A照明部的固定螺丝后拆下。
Outer A
Coaxial
Outer B
Outer A
SM471 Service Manual
20
5. 拧开Outer PCB的固定螺丝后拆下。
6. 更换新PCB。
参考
PCB A 的 Part No.是 AM03-005089A,
PCB B 的 Part No.是 AM03-005090A。
更换 Insulation 时，
Insulation A 的 Part No.是 FC36-000037A，
Insulation B 的 Part No.是 FC36-000036A。
7. 按照拆卸过程的相反顺序进行组装。
8. 实行Light Mapping。
4.4.3.3. Flying Outer B照明部的更换步骤
1. 把贴装头模块尽量移动到设备正面。
2. 正常结束PC后，关闭设备正面的主开关(Main Switch)。
3. 拆下连接到照明部的电缆。
Outer PCB A
Insulation A
Outer PCB B
Insulation B
