SM471 Service Manual
20

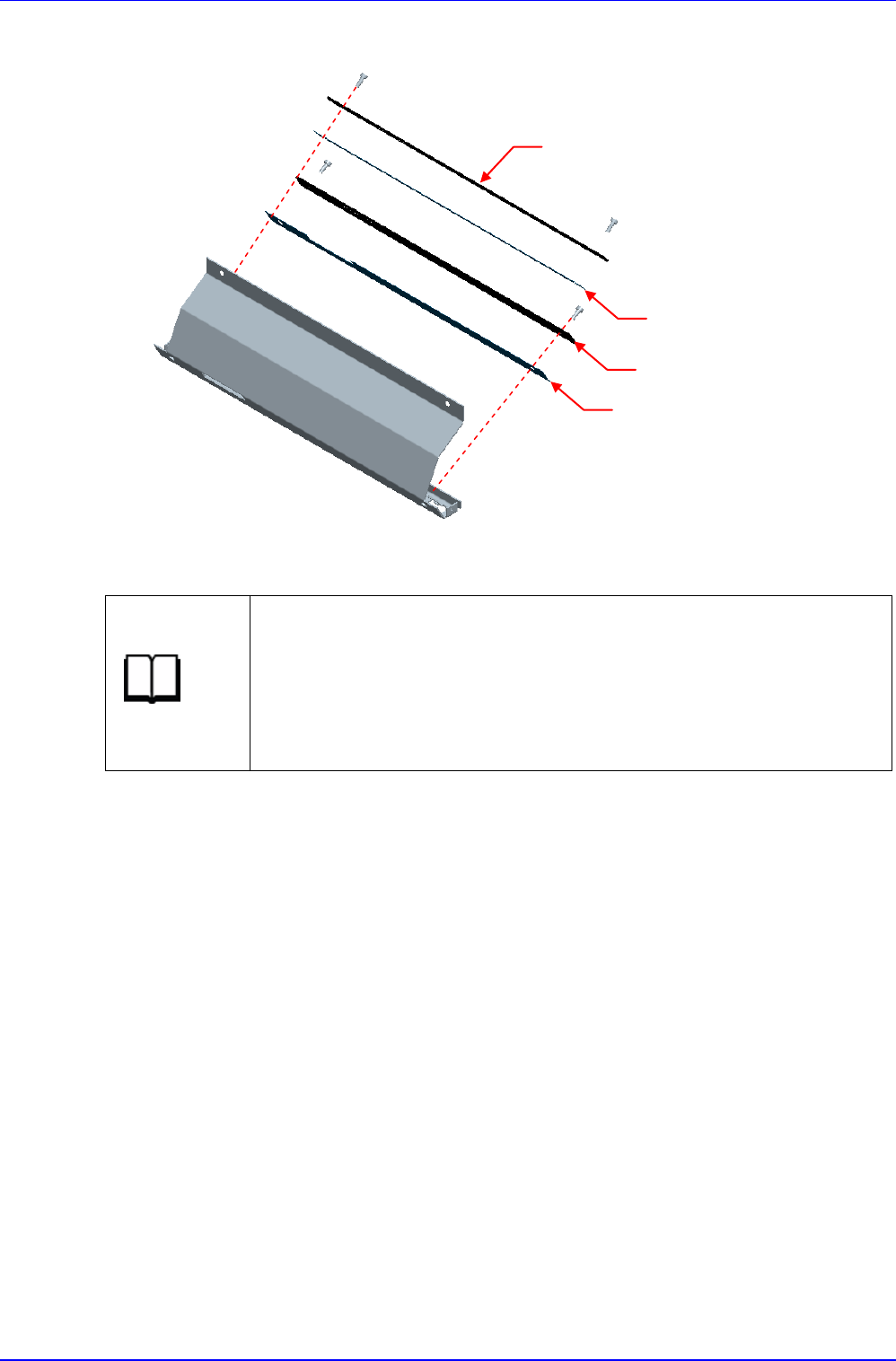

5. 拧开Outer PCB的固定螺丝后拆下。
6. 更换新PCB。
参考
PCB A 的 Part No.是 AM03-005089A,
PCB B 的 Part No.是 AM03-005090A。
更换 Insulation 时，
Insulation A 的 Part No.是 FC36-000037A，
Insulation B 的 Part No.是 FC36-000036A。
7. 按照拆卸过程的相反顺序进行组装。
8. 实行Light Mapping。
4.4.3.3. Flying Outer B照明部的更换步骤
1. 把贴装头模块尽量移动到设备正面。
2. 正常结束PC后，关闭设备正面的主开关(Main Switch)。
3. 拆下连接到照明部的电缆。
Outer PCB A
Insulation A
Outer PCB B
Insulation B
Head
21
4. 拧开Outer B照明部的固定螺丝后拆下。
5. 拧开Outer PCB的固定螺丝后拆下。
6. 更换新PCB。
参考
PCB A 的 Part No.是 AM03-005095A，
PCB B 的 Part No.是 AM03-005097A。
7. 按照拆卸过程的相反顺序进行组装。
8. 实行Light Mapping。
4.4.3.1. Flying Coaxial照明部的更换步骤
1. 把贴装头模块尽量移动到设备正面。
2. 正常结束PC后，关闭设备正面的主开关(Main Switch)。
3. 拆下连接到照明部的电缆。
4. 拧开Coaxial照明部的固定螺丝后拆下。
Outer B
Outer PCB A
Outer PCB B
SM471 Service Manual
22

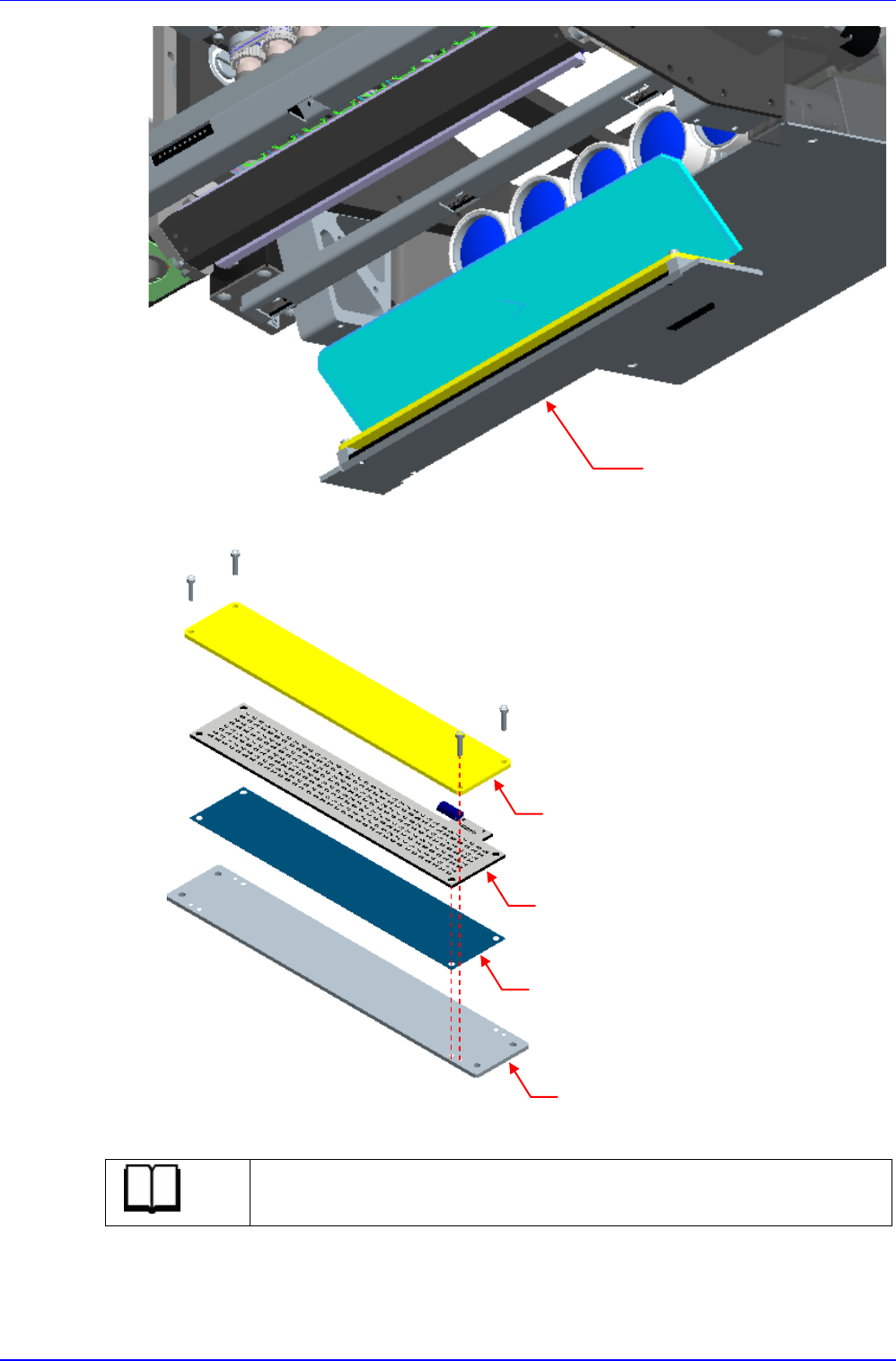

5. 拧开Coaxial PCB的固定螺丝后拆下。
6. 更换新PCB。
参考
PCB 的 Part No.是 AM03-005100A。
7. 按照拆卸过程的相反顺序进行组装。
8. 实行Light Mapping。
Coaxial
Insulation
Diffuser
Plate
Coaxial PCB
