SM471 Service Manual
24
5. 拧开Mirror的固定螺丝后拆下。
6. 更换新镜子(Mirror)。
参考
Mirror 的 Part No.是 EP12-000030A。
7. 按照拆卸过程的相反顺序进行组装。
8. 实行Fly-Camera Scale Calibration。
Mirror Clamp
Mirror Cushion
Mirror
Mirror Plate
Head
25
4.5. Fiducial Camera
4.5.1. 所需工具
T 型扳手(其它随机工具)或六角扳手
4.5.2. Fiducial Camera的拆卸步骤
1. 操作示教框把贴装头模块(Head Module)移动到设备正面。
2. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。

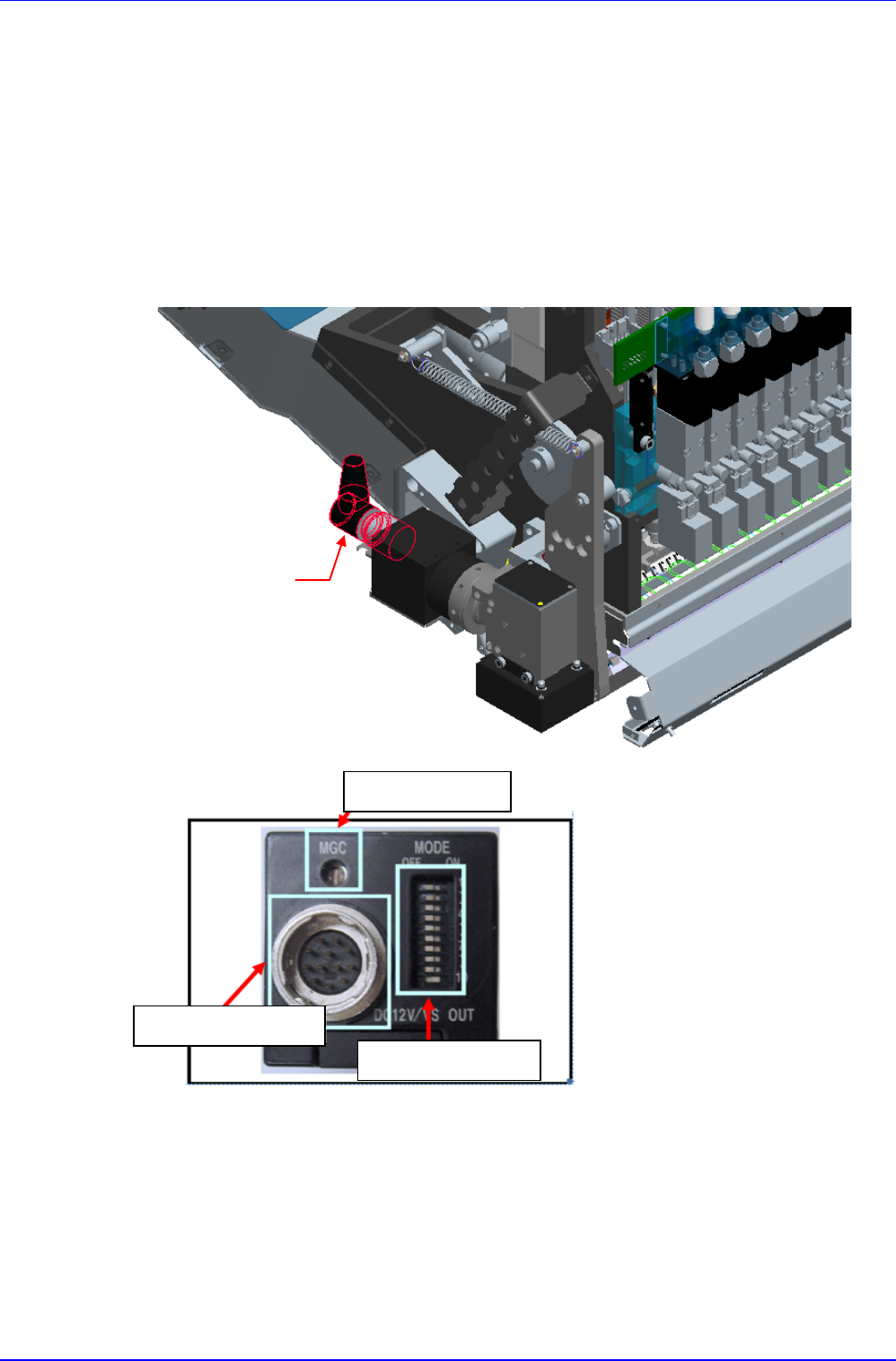

3. 把连接到相机(Camera)的影像电缆连接器拆下。
连接器
相机增益设置
影像电缆连接器
相机设置开关
SM471 Service Manual
26
4. 拆下 2 个照明板连接器。
5. 利用扳手(Wrench)拧开 Fiducial Camera Ass’y 的固定螺丝后，拆下 Fiducial Camera As
s’y。
照明板连接器
Fiducial Camera
Ass’y
照明板连接器
