SYS-XP243-4.0S 4. 机器生产程序 XP-242E/243E 系统手册 189 4. 机器生产程序 4.1 程序概要 在 XP 机器上可以进行生产程序的编辑、创建。程序中使用的坐标系同 数学中的直角坐标系 一样。 逆时针方向角为 +、 - 方向不能指定。 程序原点在 FUJI 基准化的贴装用机器上是从电 路板右下角向上 / 左 5mm 的位置。
3. 操作系统 SYS-XP243-4.0S
188 XP-242E/243E 系统手册
3.10.4 发生错误时的跟踪数据的取得
在生产或者操作中发生某种的错误时，显示出［错误信息］画面。请与错误编号、名称、说
明一起解决错误。
（前期模组的时候）
显示出原因不明的错误时，请选择画面内的 ［跟踪数据］、将当前的数据保存到 HDD 中。
另外，利用 ［维修保养 B］、［文件操作］后，可以将数据取入到 FD 中。
（后期模组的时候）
选择 ［跟踪数据］后， 显示出指定保存处的画面。（USB 存储器 /USB-FD）
备注 )选择 USB-FD 时，需要选项的外接的 FD 驱动器。
SYS-XP243-4.0S 4. 机器生产程序
XP-242E/243E 系统手册 189
4. 机器生产程序
4.1 程序概要
在 XP 机器上可以进行生产程序的编辑、创建。程序中使用的坐标系同数学中的直角坐标系
一样。逆时针方向角为 +、- 方向不能指定。程序原点在 FUJI 基准化的贴装用机器上是从电
路板右下角向上 / 左 5mm 的位置。
4. 机器生产程序 SYS-XP243-4.0S
190 XP-242E/243E 系统手册

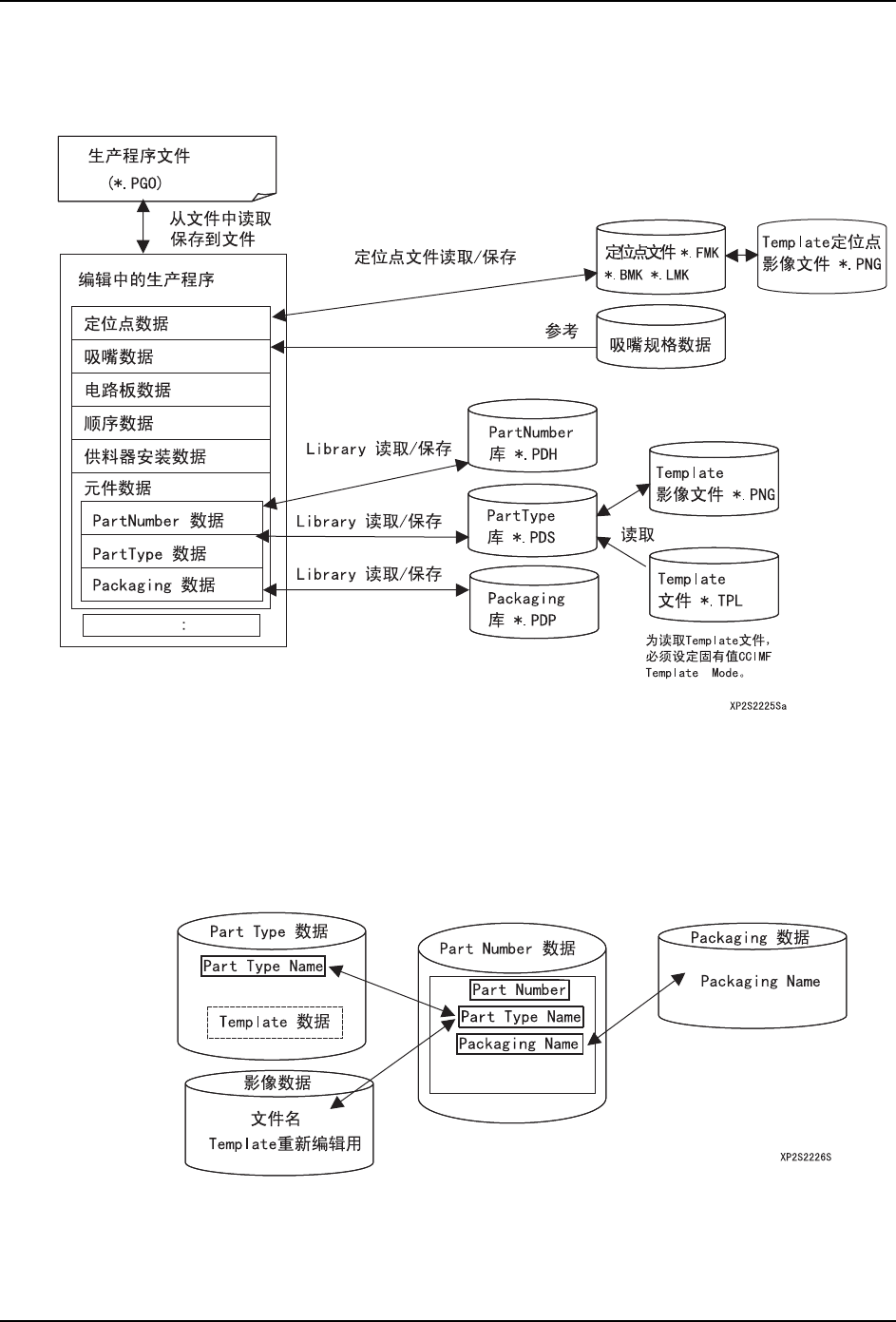

4.1.1 生产程序的数据结构
构成 XP 机器的生产程序的数据结构如下：
编辑完 PartNumber、PartType、Packaging 数据后即使保存在库中，对于保存在机器上的生
产程序，其内容也不会自动反映。要与数据库内的数据设定相一致修改生产程序中的数据
时，必须在各数据的编辑画面读入数据后保存到生产程序中。
元件数据的结构
XP 机器中使用的元件相关数据以如下结构进行管理。
