4. 机器生产程序 SYS-XP243-4.0S
224 XP-242E/243E 系统手册
■电路板 ID 一览表画面

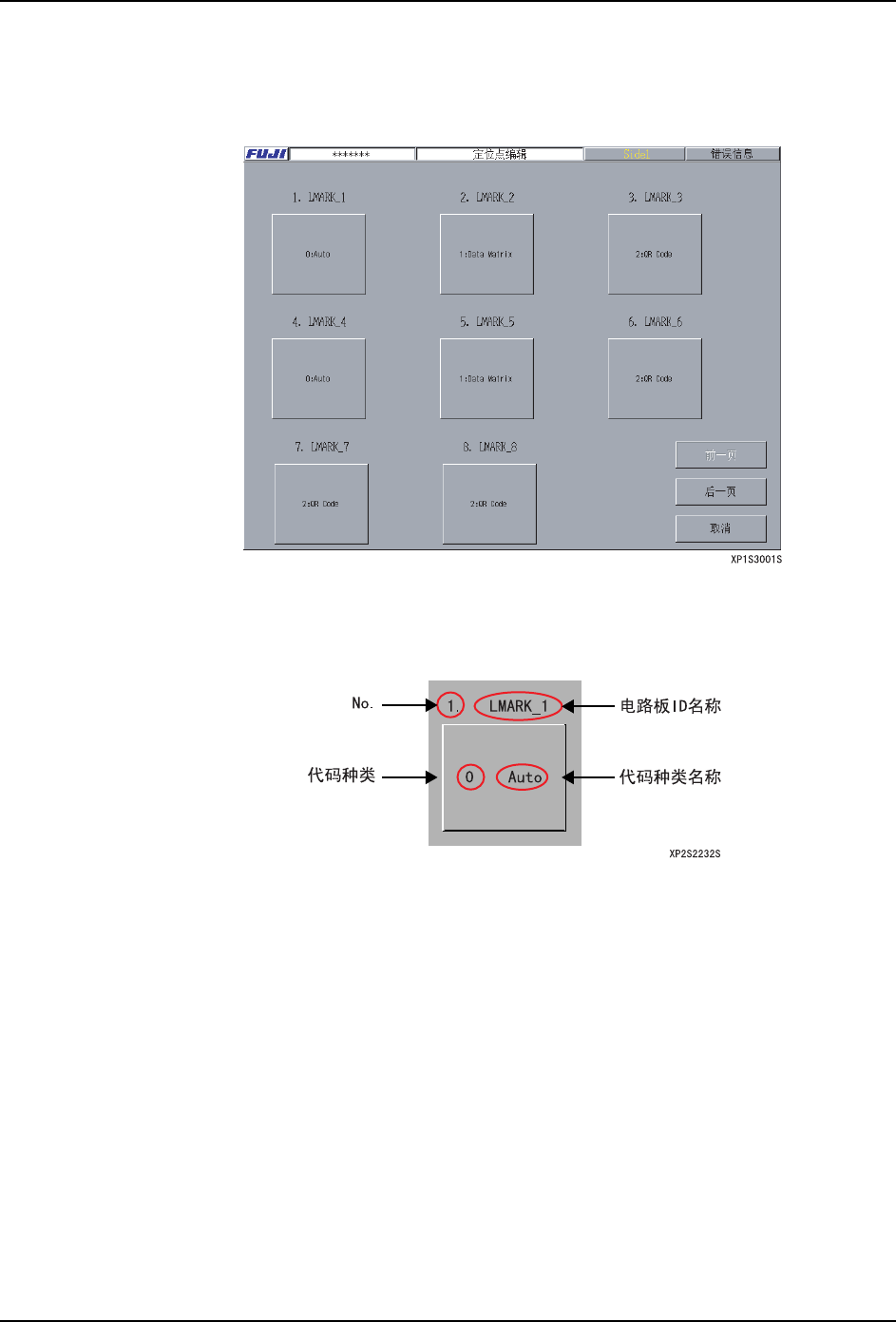

本画面显示现在正在编辑的数据内注册的电路板 ID 一览表画面。
显示例
显示编辑中的电路板 ID。
显示电路板 ID 名、编码种类及其名称。按下要编辑的键，就可在定位点编辑画面中编辑相
应的电路板 ID。
[取消]键
关闭画面。
[前页]键/[后页]键
切换页面。定位点数据可在 1 个画面里显示时，不显示该键画面。
SYS-XP243-4.0S 4. 机器生产程序
XP-242E/243E 系统手册 225
4.3.6 元件编辑
元件编辑器用于设定元件、供应方法的信息。元件信息分为 3 种 (Part Number，Part Type，
Packaging)。有关元件信息可以以元件为单位保存在文件中。

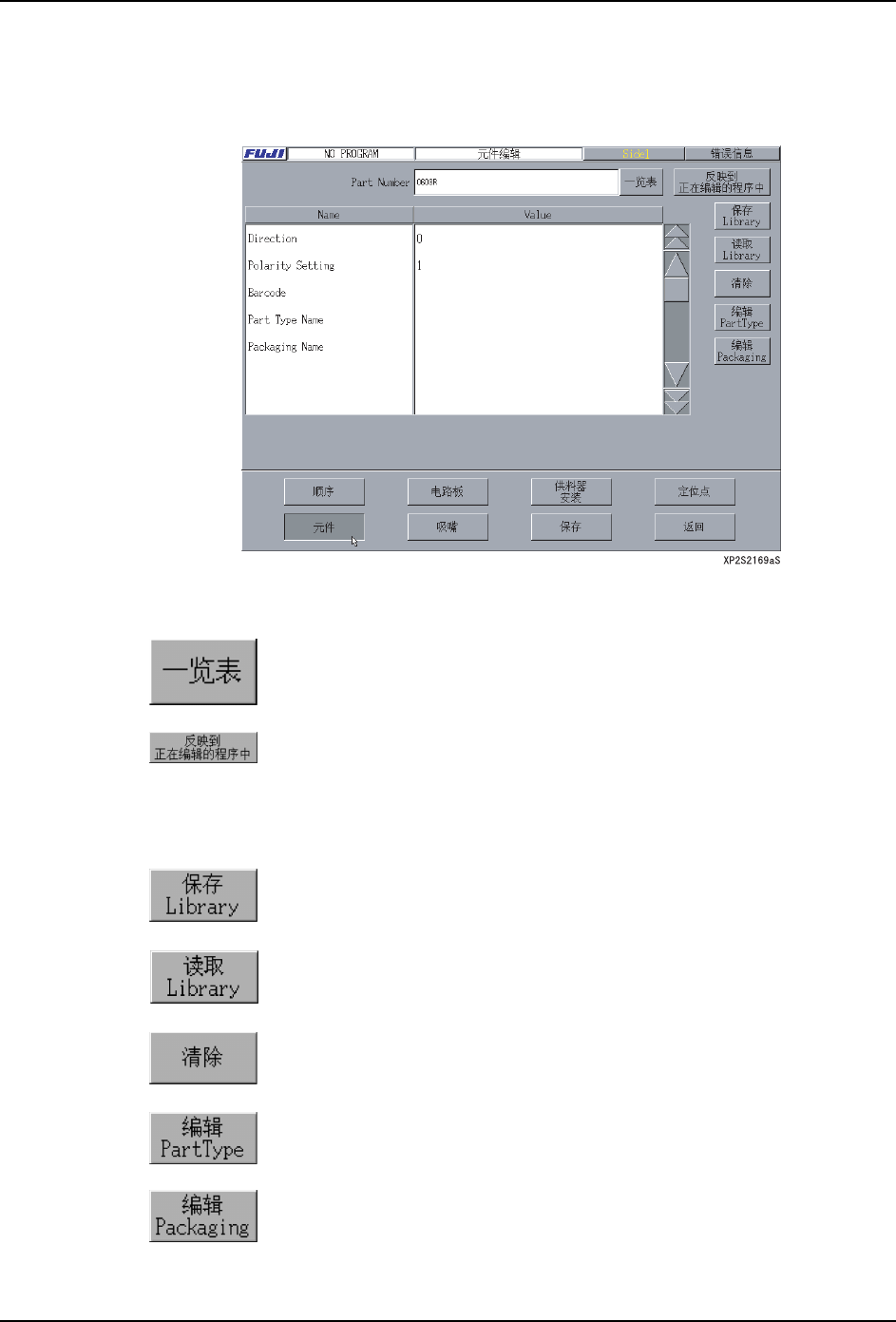

操作键说明
显示用编辑器打开的生产程序中使用的元件的 Part Number 一览
表。
由确认信息确认后、将编辑过的 Part Number、Part Type、
Packaging 反馈给正在编辑中的生产程序。
注意 )虽能够反馈给正在编辑中的程序，但不能写入生产程序的文
件。因为只能将编辑内容反馈给现在读入的程序，所以必须
在生产程序的保存画面中将其存入文件。
由确认信息确认后，将 Part Number 保存到库里。
读入保存在库中的 Part Number。
清除设定的数据。
编辑 Part Type 数据时使用。
编辑 Packaging 数据时使用。
Comment
4. 机器生产程序 SYS-XP243-4.0S
226 XP-242E/243E 系统手册
项目说明
Part Number
指定元件号码 （字符串 : 最大 30 字符 （V1.50 以前）/60 字符 （V1.50 以后））。
注意 )有定位点名不能使用的字符。详细请参考 " 4.1.3 禁止输入字符 "。
Direction
为了定义实际使用的元件方向的设定。新建元件数据后，要改变元件的供应方向时，选择从
最初的供应方向反时针旋转多少度。( 新数据创建时保持默认值的“0(0°)”而无需改变。)
从 Direction0 方向反时针旋转 +90 度设定为 1。
从 Direction0 方向反时针旋转 +180 度设定为 2。
从 Direction0 方向反时针旋转 +270 度设定为 3。
Polarity Setting
从下拉菜单中设定生产程序是否是一个标准化程序(与Polarity 功能对应 )。“标准化程
序”是即使元件供应方向改变，标准程序也无须修改的程序。而元件供应方向改变时要随之
改变的程序是常规程序方式。详细情况请参考以下的 [ 关于 Polarity 功能 ]。
关于 Polarity 功能
F4G、FUJICAM 以及 Fuji Flexa 的情况下
XP 只支持用角度标准化方法 (Polarity 方法 ) 编程的生产程序。但是，Polarity Yes 和
Polarity No 都在 Polarity Yes 时启动。
所谓角度标准化程序方法
以生成元件数据时的角度直接贴装元件的角度作为 0°。所以，即使供应方向不同，
(Direction 不同时元件供给方向也不同的情况 ) 也可以按照相同的角度进行贴装。

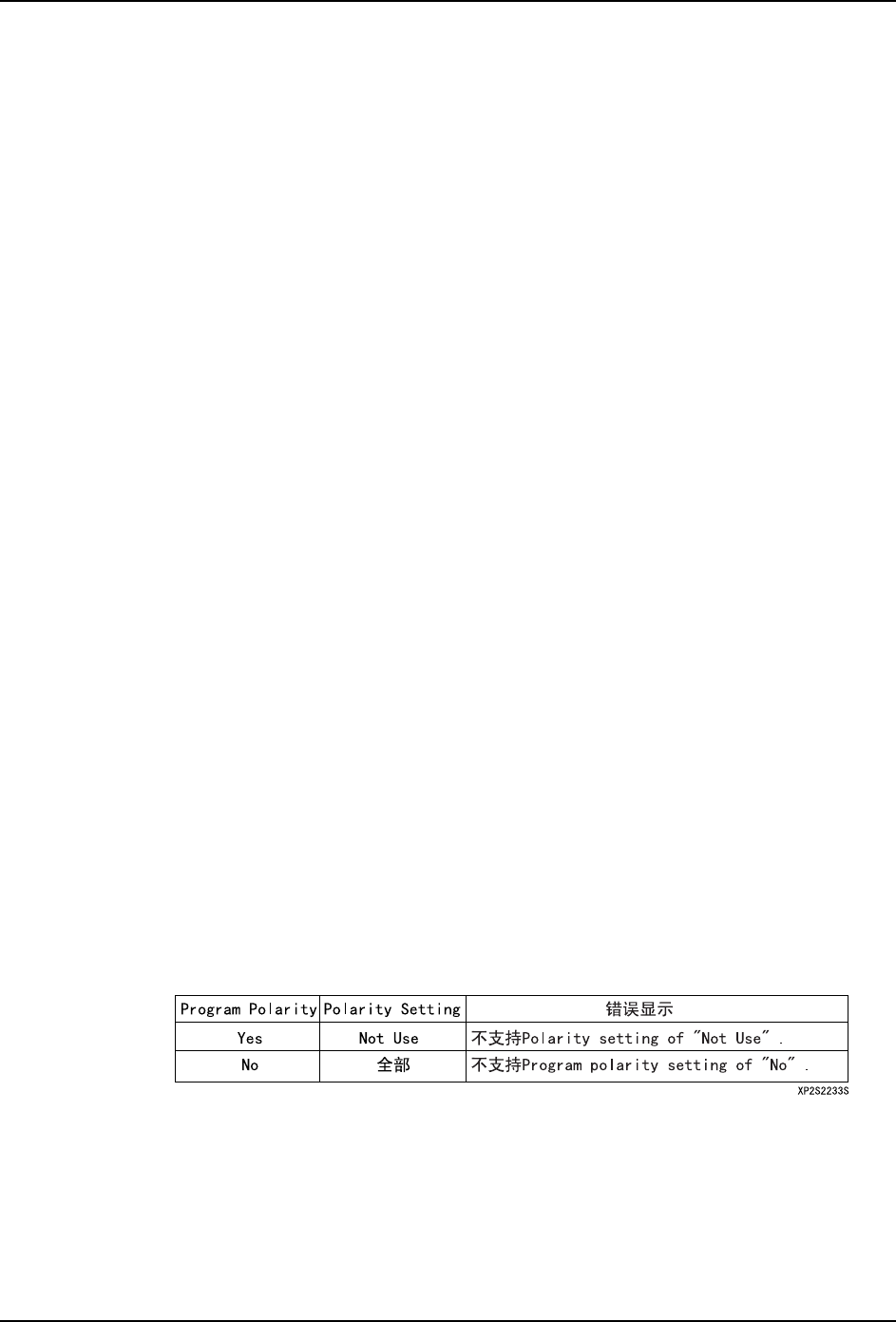

程序数据检查
电路板数据 [Program Polarity] 被指定了 No，或者元件数据 [Polarity Setting] 被指定
为 Not Use，读入这样的生产程序时，数据检测显示错误。
Barcode
用元件检验功能 ( 选项 ) 进行使用。用双引号以外的字符输入条形码标签，在 30 个字符
（V1.50 以前 /60 个字符 （V1.50 以后）以内输入。
0:Not Use: 常规程序执行方式 (Conventional program)( 当前不支持 )
1:Yes: 标准化程序执行方式 (Standardized program)( 有极性 )
2:No: 标准化程序执行方式 (Standardized program)( 无极性 ) ( 当前不
支持 )
