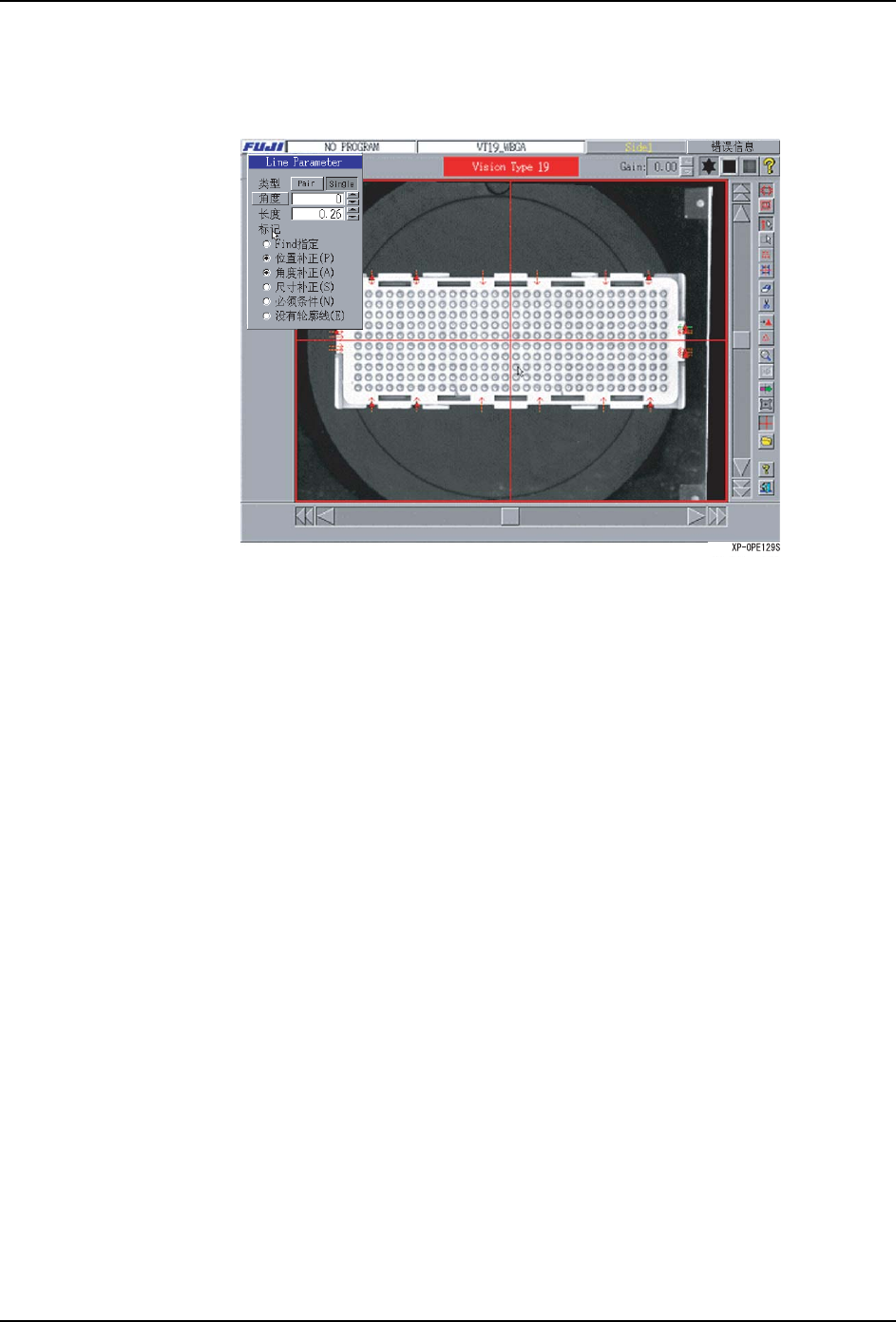

查找线编辑模式

查找线的编辑操作与 Vision Type18 相同。

详细请参考 " 5.4.3 用 Vision Type18 编辑 "。

5. MDW/PDW SYS-XP243-4.0S

322 XP-242E/243E 系统手册

引脚要素编辑模式

引脚要素的编辑操作 , 除去「Parts Positionning Mode」的设定，与 Vision Type20、100

相同。

详细请参考 " 5.4.5 用 Vision Type20 编辑 "。

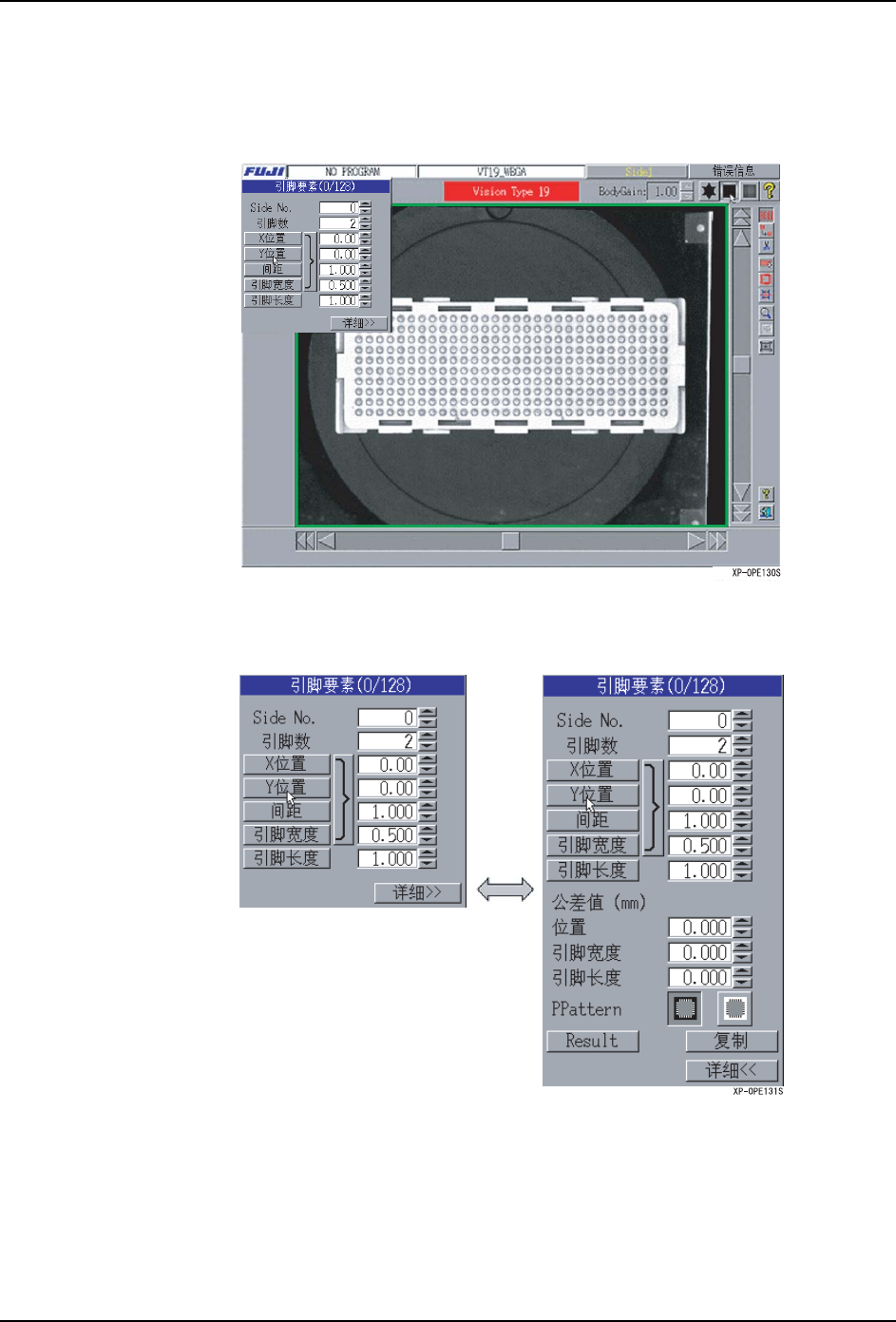

在 Vision Type19的[引脚要素]输入对话框中，设置有[详细]按键。

按下 [ 详细 ] 按键后显示出基本设定以外的输入项目。此外，在 Vision Type19 上可以选择

「PPattern」。

SYS-XP243-4.0S 5. MDW/PDW

XP-242E/243E 系统手册 323

锡球要素编辑模式

引脚要素的编辑操作 , 除去「Parts Positionning Mode」的设定，与 Vision Type230 相同。

详细请参考 " 5.4.9 用 Vision Type230 编辑 "。

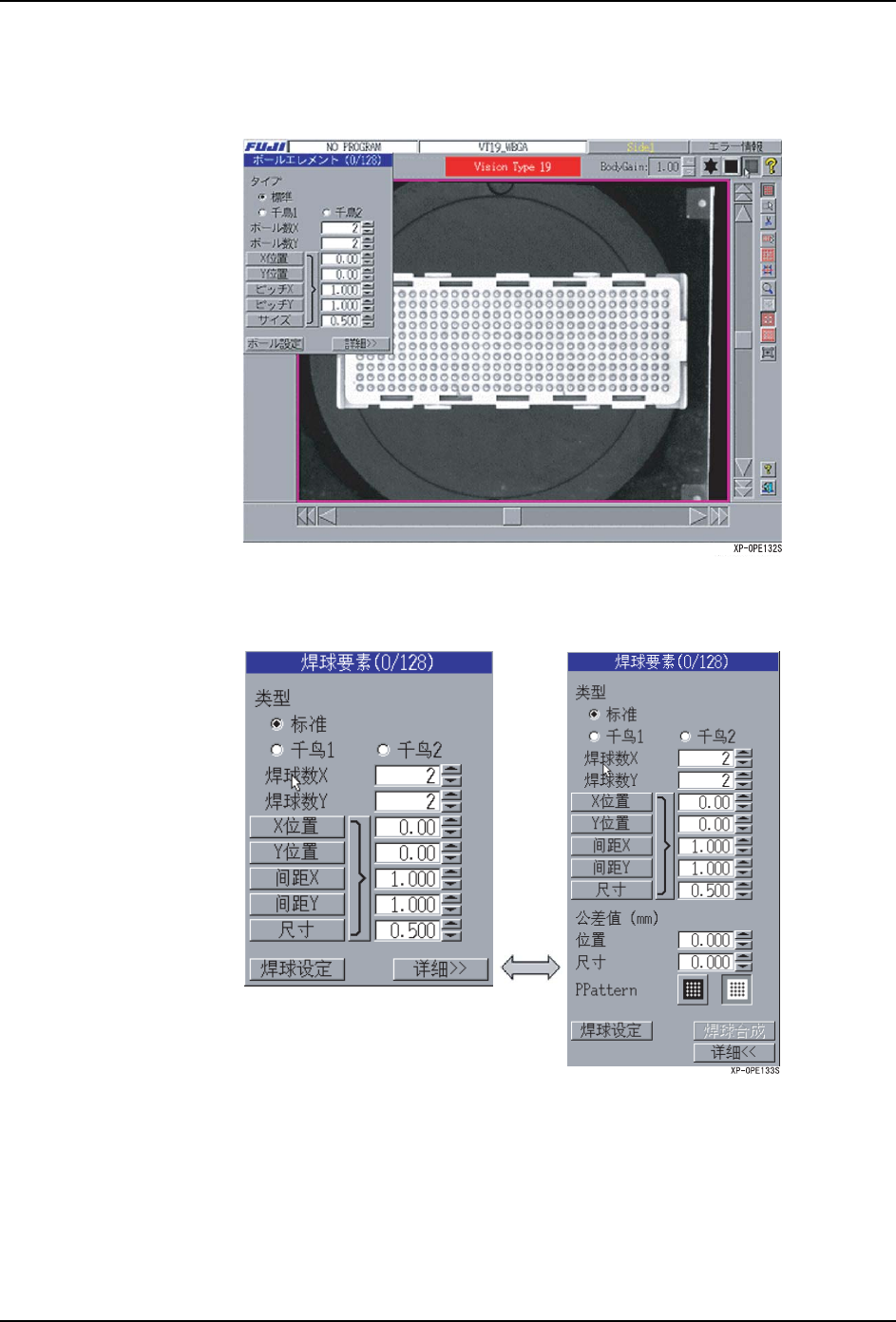

在 Vision Type19的[锡球要素]输入对话框中，设置有[详细]按键。

按下 [ 详细 ] 按键后显示出基本设定以外的输入项目。此外，在 Vision Type19 上可以选择

「PPattern」和「锡球合成」。

「锡球合成」是选择复数的锡球要素，可以变换为一个要素的功能。
