SYS-XP243-4.0S 5. MDW/PDW XP-242E/243E 系统手册 331 3. OK 时请按下 [ 结束 ] 按键。从编辑画面进入到下一个向导 。 4. 显 示出 [ 吸嘴设定 ] 对 话框。 设定吸取使用的编辑模板的元件 时的吸嘴信息。按下 [ 参考 ] 按键后，显示出 [ 选择吸 嘴 ] 画面。输入吸嘴信息或者选 择后，按下 [ 下一步 ] 按键。
5. MDW/PDW SYS-XP243-4.0S
330 XP-242E/243E 系统手册
影像处理
1. 按下下图，进行影像位置补正。
使用作成的要素进行影像识别，显示出是否进行中心点补正的询问信息。。
2. 按下下图，进行数据检查。
OK 时从编辑画面进入到下一个向导。
当有引脚宽度比间距大的要素时，不能保存编辑的要素数据。请废弃数据结束编辑或者修正
要素数据。
此时出现以下的警告信息。
要素数据有 2 个以下时显示出以下的警告信息。
选择 「是」时，补正影像中心。
选择 「否」时，结束影像位置补正。
此时，在要素数据的 Result 上进行影像处理的要素指定没有 2 个以上时会出现以
下的信息。
SYS-XP243-4.0S 5. MDW/PDW
XP-242E/243E 系统手册 331
3. OK 时请按下 [ 结束 ] 按键。从编辑画面进入到下一个向导。
4. 显示出 [ 吸嘴设定 ] 对话框。
设定吸取使用的编辑模板的元件时的吸嘴信息。按下 [ 参考 ] 按键后，显示出 [ 选择吸
嘴 ] 画面。输入吸嘴信息或者选择后，按下 [ 下一步 ] 按键。
5. MDW/PDW SYS-XP243-4.0S
332 XP-242E/243E 系统手册

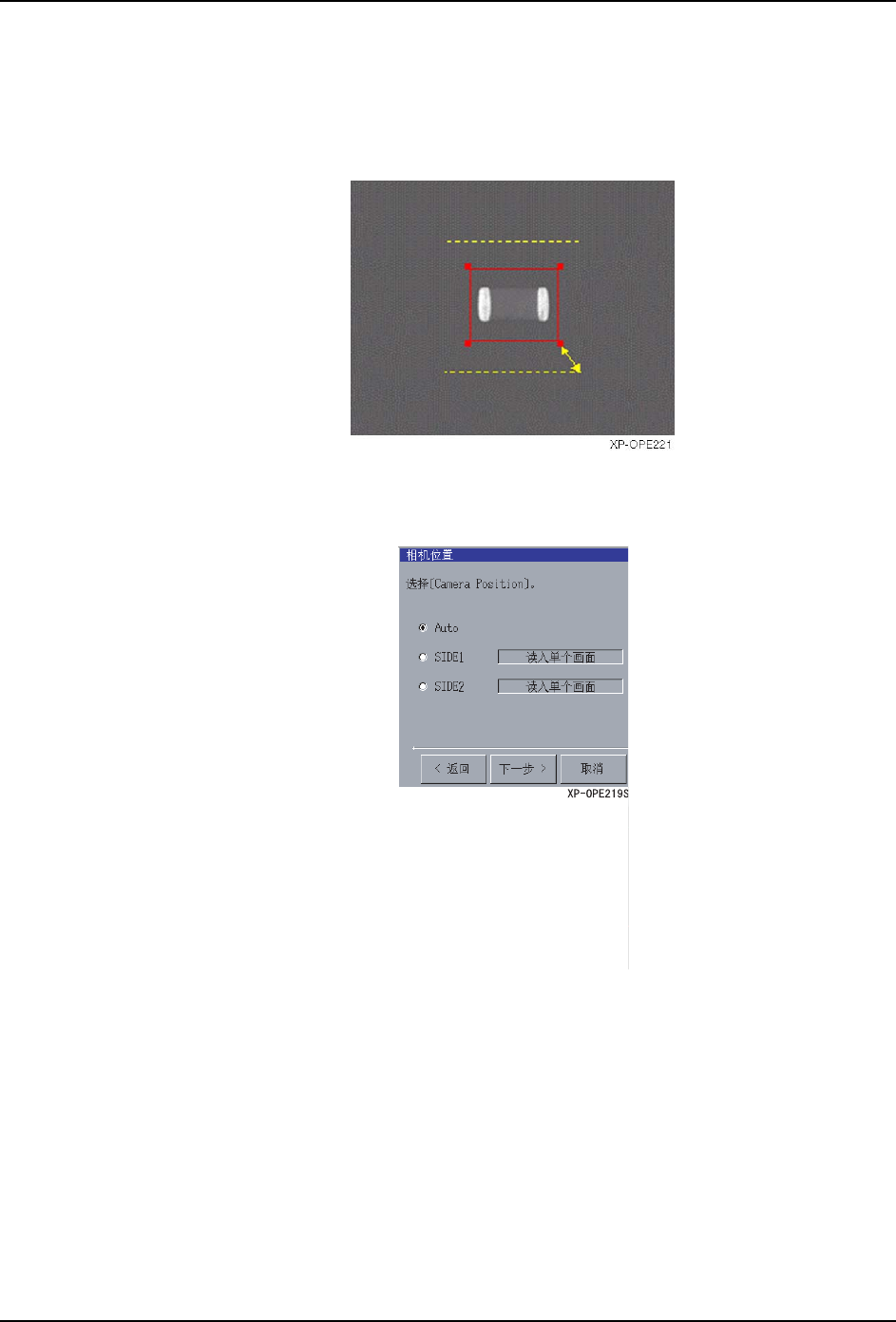

5. 显示出 [ 扫描区域 ] 对话框。
初期状态是「自动状态」处于选择状态，自动地计算出扫描区域，在画面上显示出矩形。
要变更扫描区域时，选择直接输入后变更数值或者拖动矩形。
设定范围：长边 0.0 ～ 170.0
短边 0.0 ～ 47.0
6. 确认扫描区域后，按下 [ 下一步 ] 按键。
7. 显示出 [ 相机位置 ] 对话框。选择相机后按下 [ 下一步 ] 按键。默认值选择为「Auto」。
