Operation Handbook 14 Chap ter 2 Fast & Flexible Chip Shooter 本部 分主 要介 绍电源 供应 方法 及生产 开始 前的 检验 事项 。 电 源 供 给 及 生 产 前 准 备 程 序 电 源供 给 次序 ( C he c k L is t ) 1 . 链 接额 定 电压 与 设 备连 接 部 位 3 ph as es AC 2 20 ± 20 V 检验 额定 电压 是…
Chapter
1
设备概要
Operation Handbook
13
Chapter 1
Fast & Flexible Chip Shooter
设备概要
本部分介绍设备、操作面板及MMI(Man-Machine Interface)。

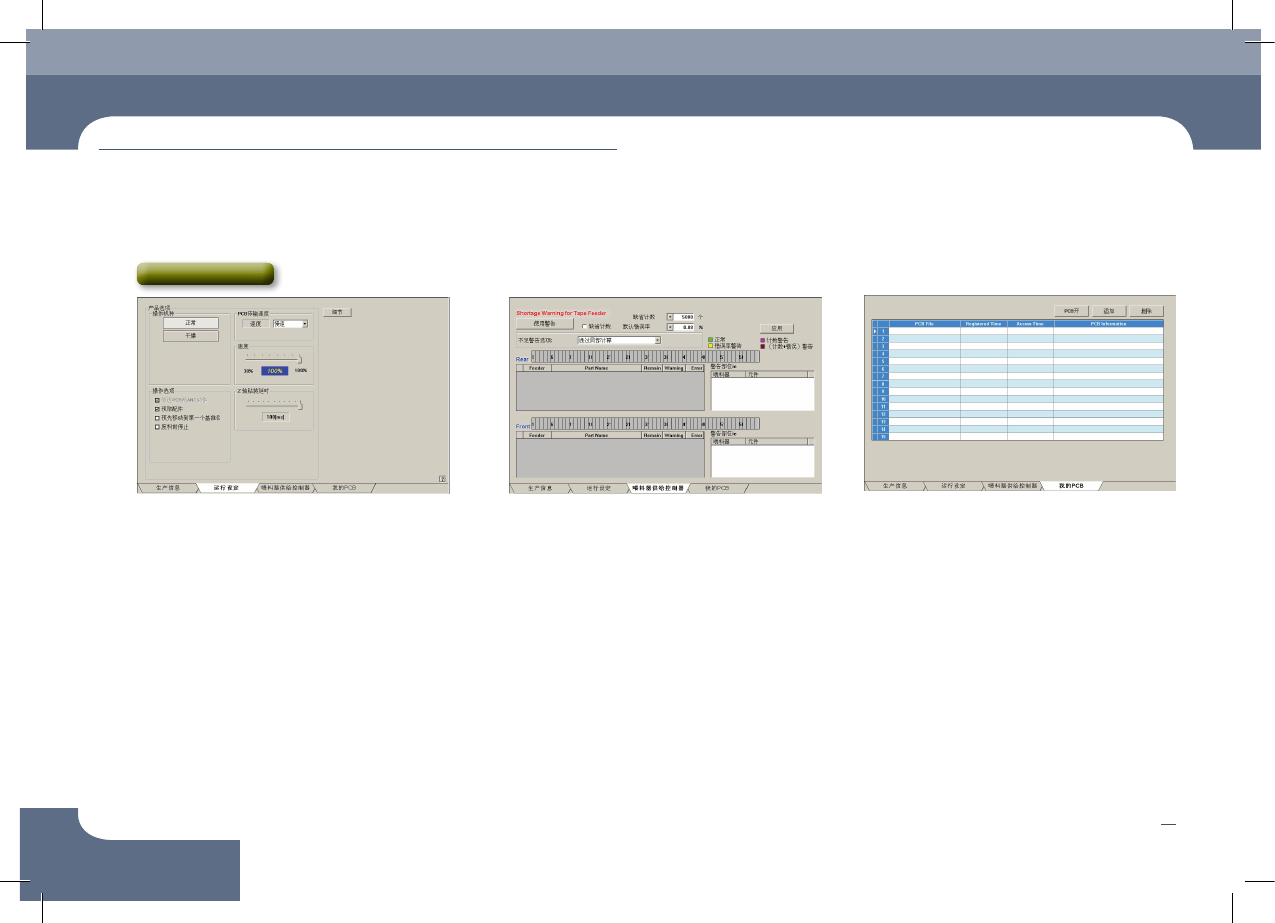

‘带式喂料器监控’画面
‘运行设定’画面
生产 MMI的画面结构
Model: 421, 411F
‘我的PCB’画面
Operation Handbook
14
Chapter 2
Fast & Flexible Chip Shooter
本部分主要介绍电源供应方法及生产开始前的检验事项。
电源供给及生产前准备程序
电源供给次序(
Check List
)

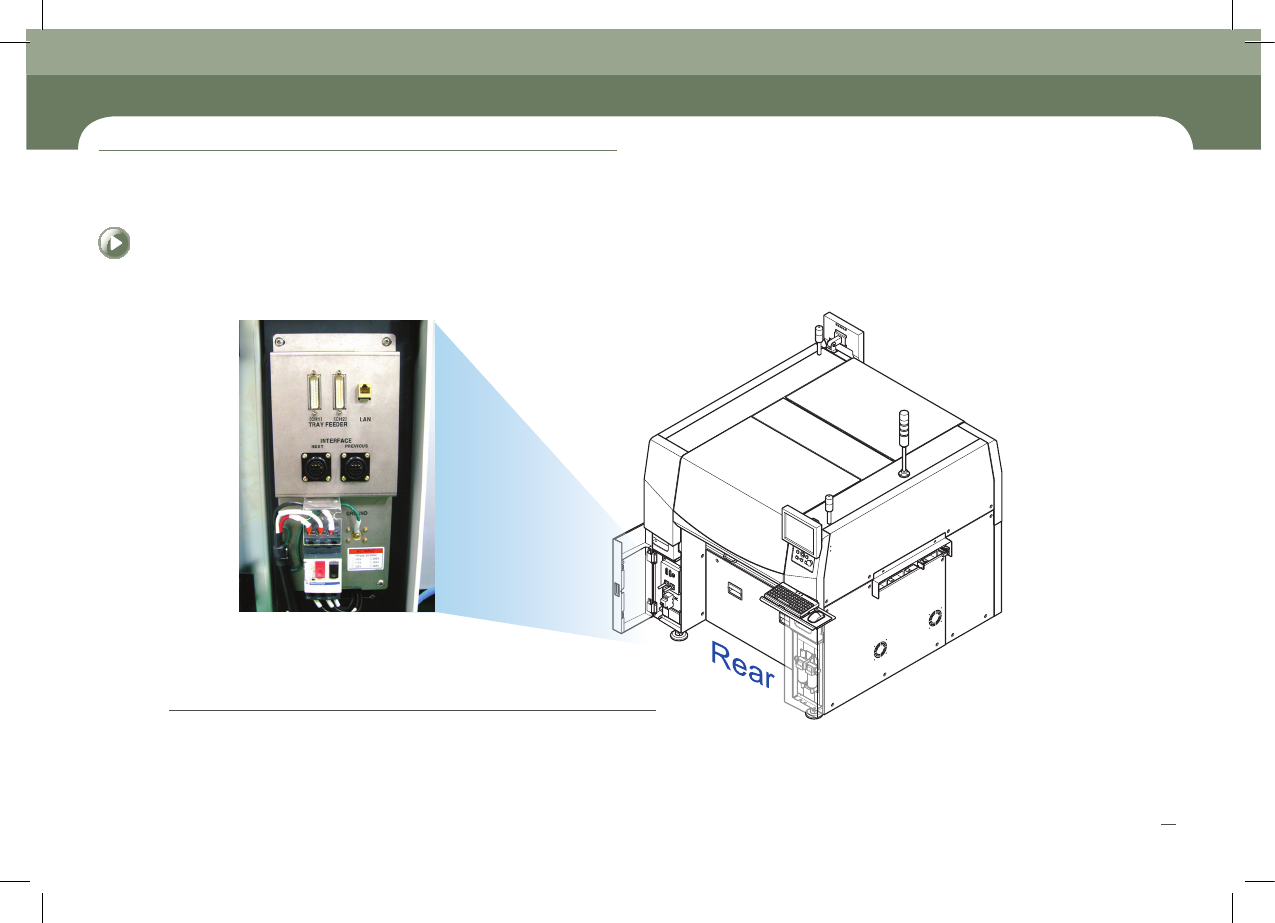

1. 链接额定电压与设备连接部位
3 phases AC 220 ± 20V
检验额定电压是否正确地连接到设备的电源连接部位上
额定电压
[CH1]
TRAY
NEXT
PREVIOUS
LAN
MCCB
GROUND
INTERFACE
[CH2]
FEEDER
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SM411F Model
Chapter 2
电源供给及生产前准备程序
Operation Handbook
15
Chapter 2
Fast & Flexible Chip Shooter
电源供给及生产前准备程序
本部分主要介绍电源供应方法及生产开始前的检验事项。

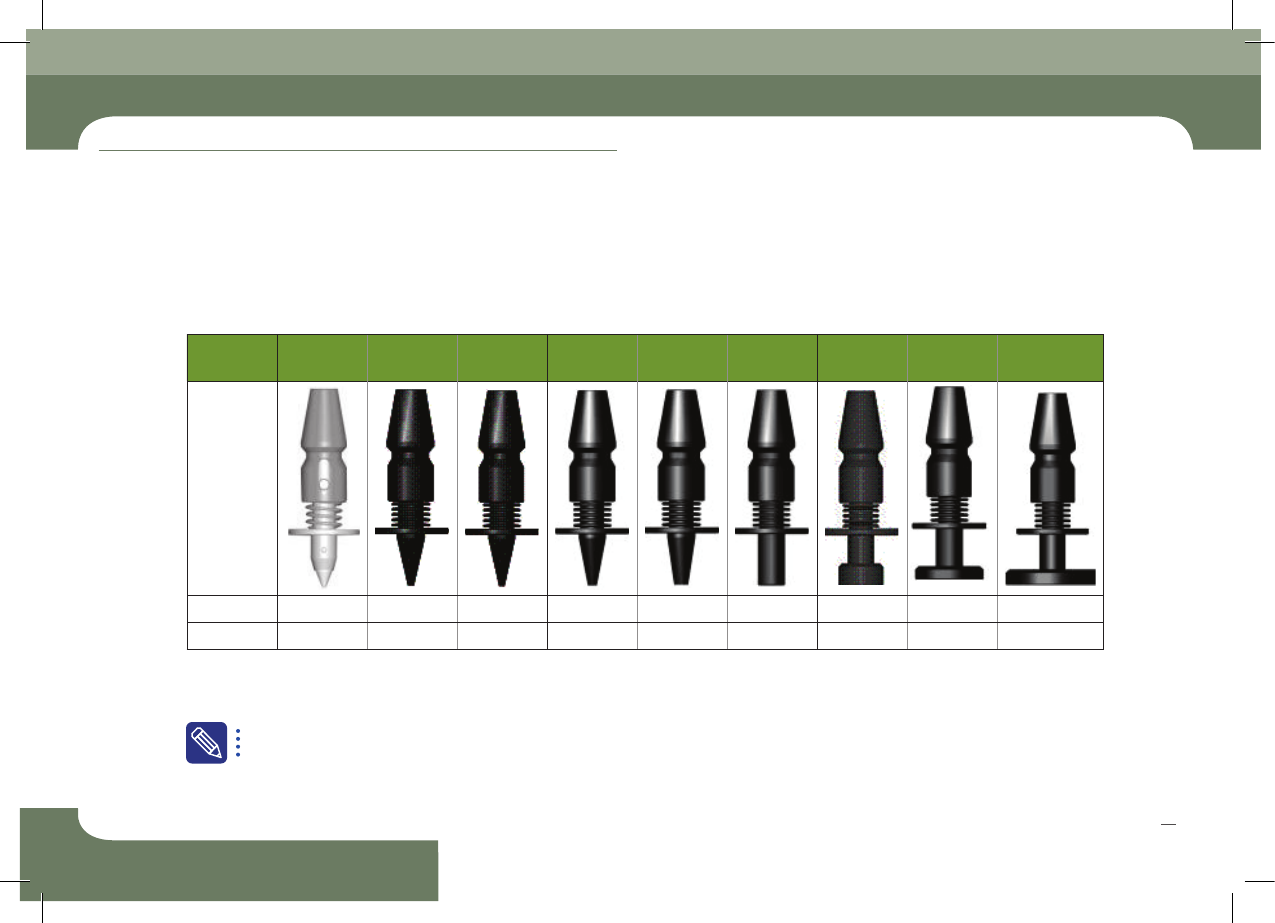

2. 吸嘴的类型及适用部件
1. 吸嘴的类型
吸嘴状态的检验及对供应装置检验方法的详细说明请参照’Maintenance Reference’的“第2章.日日检验”部分。
-
SM411则除去CN750, CN110吸嘴
。
吸嘴名
CN020
(Option)
CN030
(Option)
CN040 CN065 CN140 CN220 CN400 CN750 CN110
外形
外径
Φ
0.5
Φ
0.6
Φ
0.75
Φ
1.2
Φ
2.2
Φ
3.6
Φ
6.0
Φ
9.0
Φ
12.7
内径
Φ
0.16
Φ
0.28
Φ
0.38
Φ
0.65
Φ
1.4
Φ
2.2
Φ
4.0
Φ
7.5
Φ
11.0
- 请选择符合贴装部件的形状及尺寸的吸嘴
。
