Chapte r 1 设 备概 要 Operation Handboo k 7 Chap ter 1 Fast & Flexible Chip Shooter 设备概要 本部 分介 绍设 备、操 作面 板及 MMI (M an -M ac hin e I nt er fac e) 。 1 . 设 备 前 面 2 . 设 备 后 面 设 备各 部 分名 称 AIR PRESSURE SAFEGUARD OVERRIDE MAIN …
Operation Handbook
6
Fast & Flexible Chip Shooter
SM411, SM421, SM411F总操作流程如下。
●
空压
●
额定电压
●
设备内部的污渍
●
吸嘴状态
●
供给装置
●
安全盖
●
设备周围的安全
1. 设备启动前的检验
顺时针方向拧设备前面的
Main
开关，
给设备供应电源。
2. 打开
Main
开关
执行
MMI
则程序自动初始化，检验设
备的各模块。
3.
MMI
的初始化
再单击
‘READY’
按钮即可操作。
4. 给设备电动机供应电源
请在适当的位置布置
Backup Pin
，使
之支持基板下部。
9. 布置
BACKUP PIN
●
选择
MMI
的‘生产’菜单
●
在<计划生产数量> 栏输入生产量
●
选择
MMI
的‘
Start
’的子菜单
●
按操作面板的‘
START
’按钮
10. 生产
PCB
生产完成，单击<
PCB
停止>按钮，结
束生产。
11. 生产结束
●
单击‘
RESET
’按钮
●
单击 ‘退出’ 图标
●
关闭
Main
开关（逆时针方向）
●
整理工作现场周边
12. 关闭设备电源
在
MMI
单击“原点”键执行回归原点
动作。
5. 执行初始化
选择要操作的
PCB
文件进行下载。
7. 下载
PCB
文件
为提高设备的实际精密度，在实际贴
装前大约利用10分钟的时间执行预热
<
Warming-Up
>。
6.
Warming-Up
(预热)
●
调节传送轨道宽度。
●
设置
PCB
固定方式。
8. 设置传送轨道
概要
概要-作业流程
Chapter
1
设备概要
Operation Handbook
7
Chapter 1
Fast & Flexible Chip Shooter
设备概要
本部分介绍设备、操作面板及MMI(Man-Machine Interface)。
1. 设备前面 2. 设备后面

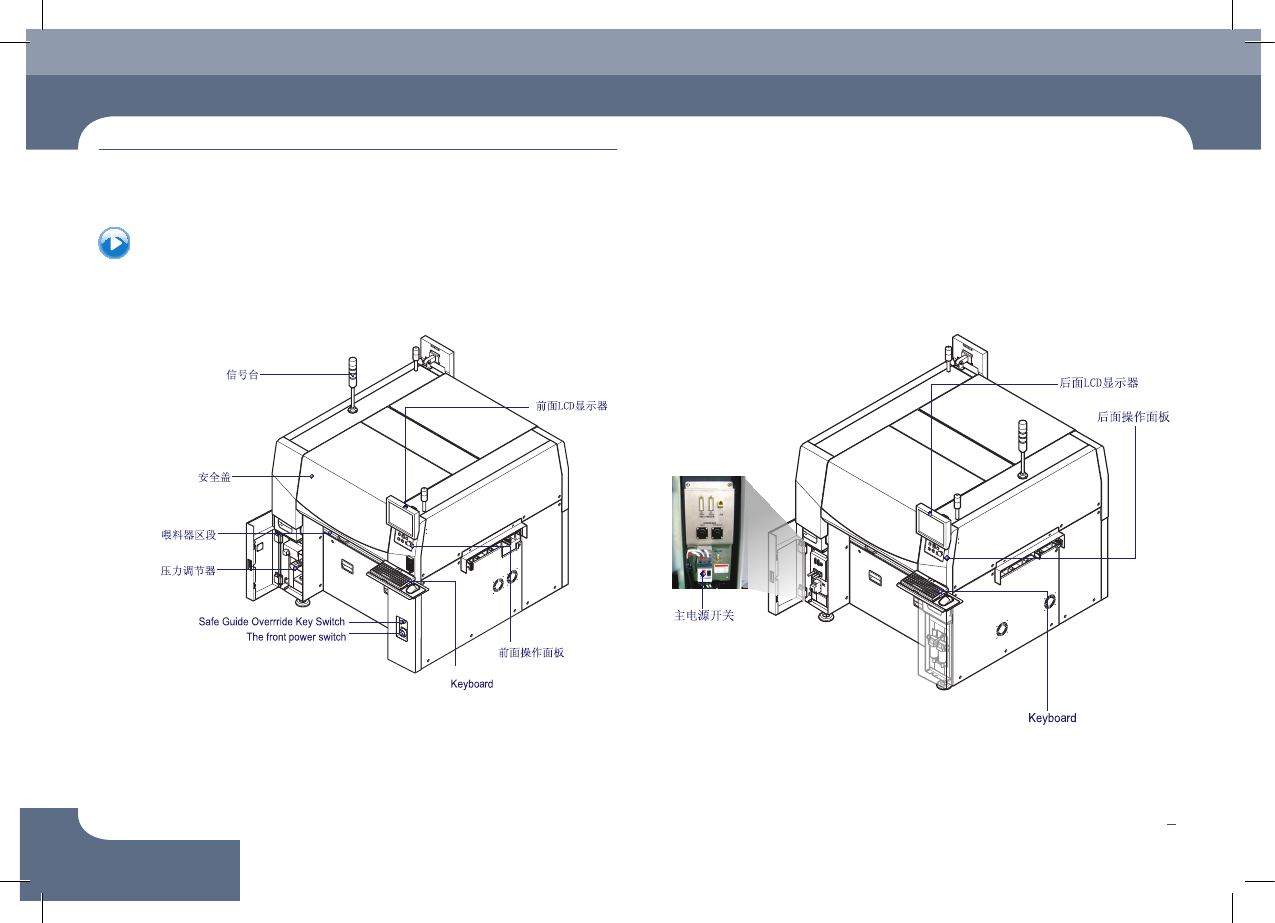

设备各部分名称
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SAFEGUARD
OVERRIDE
MAIN SWITCH
[CH1]
TRAY
NEXT
PREVIOUS
LAN
MCCB
GROUND
INTERFACE
[CH2]
FEEDER
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SM411F Model_Front
SM411F Model_Rear
Operation Handbook
8
Chapter 1
Fast & Flexible Chip Shooter
设备概要
本部分介绍设备、操作面板及MMI(Man-Machine Interface)。

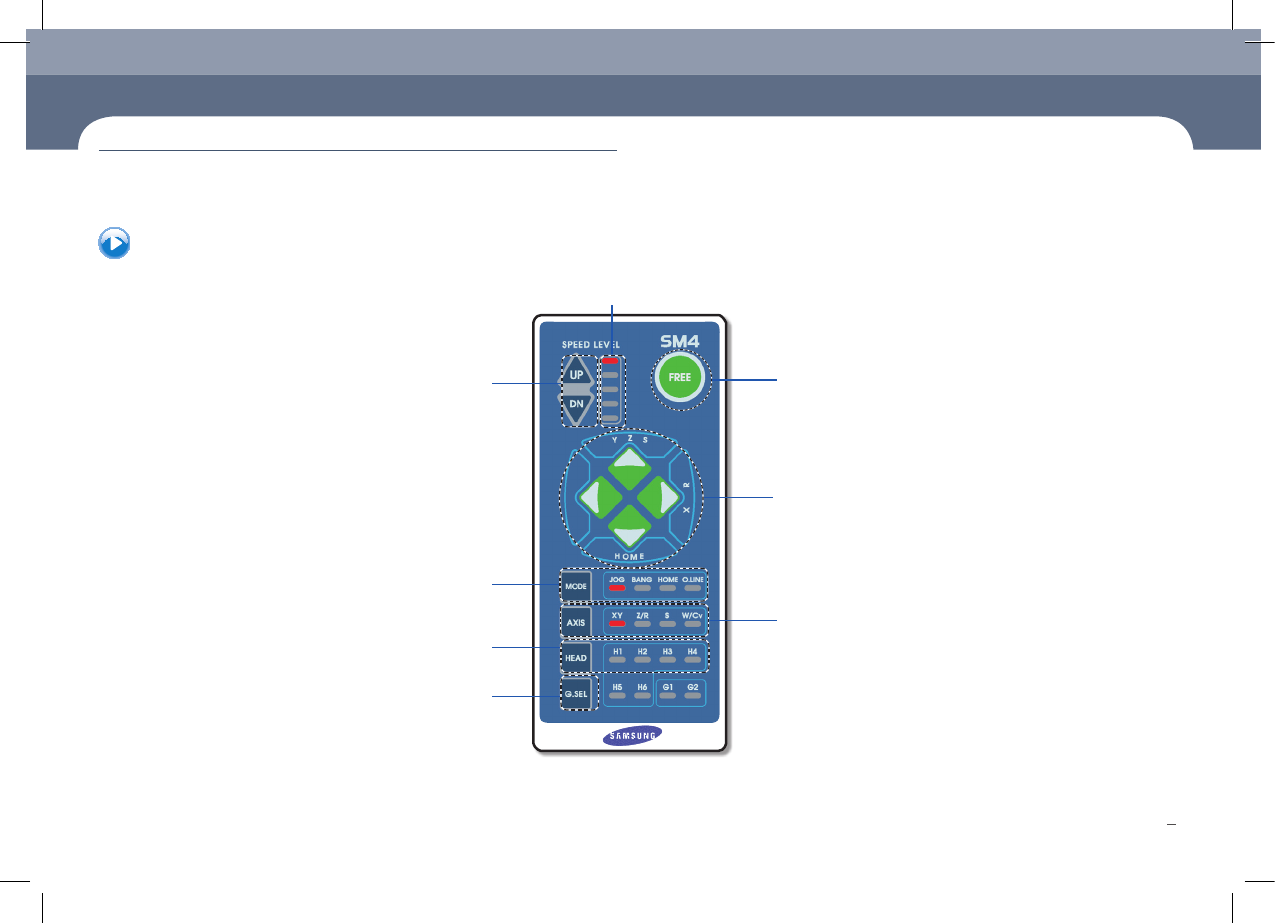

操作面板
前/后面Frame选择转换
各Head的真空状态ON/OFF
在JOG方式下选择工作速度
▲ UP:加速
▼ DOWN:减速
JOG, BANG, HOME, O.LINE方式转换
SM321
1
2
3
紧急停止按钮
指示各轴的移动及旋转方向
选择工作对象
表示工作速度阶段(5阶段)
