SM421_Operation_Handbook_Chi_Ver5.pdf - 第68页
68 Chap ter 6 Fast & Flexible Chip Shooter 其 他 检 验 事 项 在本 Pa rt 中将会 介绍 对设 备运 营时 有可能 发生 的问 题的解 决措 施及 方法 。 Operation Handbook - 选择 MM I 的 PC B Ed it > Fe ed er Z Pi ck up ，设 置部 件的 Pi ck -up 高度 。 5 . 设 置 部 件 的 P ic k…
Chapter 6
其他检验事项
67
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook
安装正常时，LED color应该是 green。安装正常，但LED color不是Green时，请与售后服务联系。
注 意
4. 安装Feeder时，确认是否安装于Feeder Base上。
1. 确认Feeder的Probe Pins 状态。 2. 安装Feeder 后固定Grip。 3. 确认Feeder的LED Color
68
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook
- 选择
MMI
的
PCB Edit
>
Feeder Z Pickup
，设置部件的
Pick-up
高度。
5. 设置部件的Pickup的高度
检验事项
设置部件的Pick-up 的高度时，通过Paper Tape供应的部件的Pick-up高度
和通过Emboss Tape供应的部件的Pick-up 高度将会有所不同。
请参照左图设置部件的Pick-up高度。
详细内容请参照SM Feeder菜单的“1.3 SM Tape Feeder的Z轴高度基准
面（1-8页）”
参考例
- Paper Type: 1608R -> Z = 0.5
- Emboss Type: Z = -0.1
Chapter 6
其他检验事项
69
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook
- 交换
Reel
后
Arm Close
时把
Reel Arm
稍微往上抬高后使用。
强行 Close时，Reel Stopper有可能会被损坏。
注 意
Slow Swing

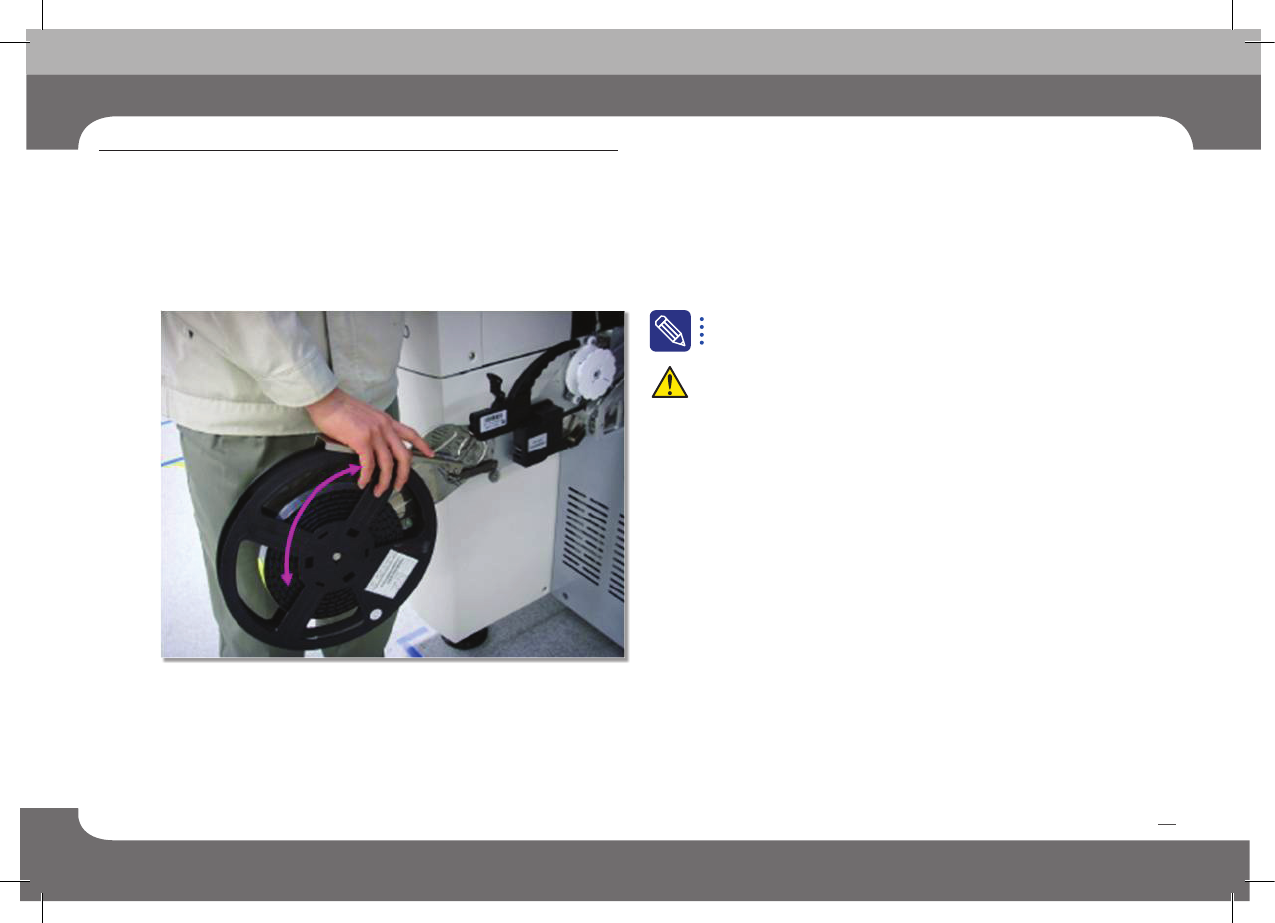

6.交换Reel后启动
检验事项
Reel Hanger Close时把Reel Arm稍微往上抬高才能启动。
