70
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook

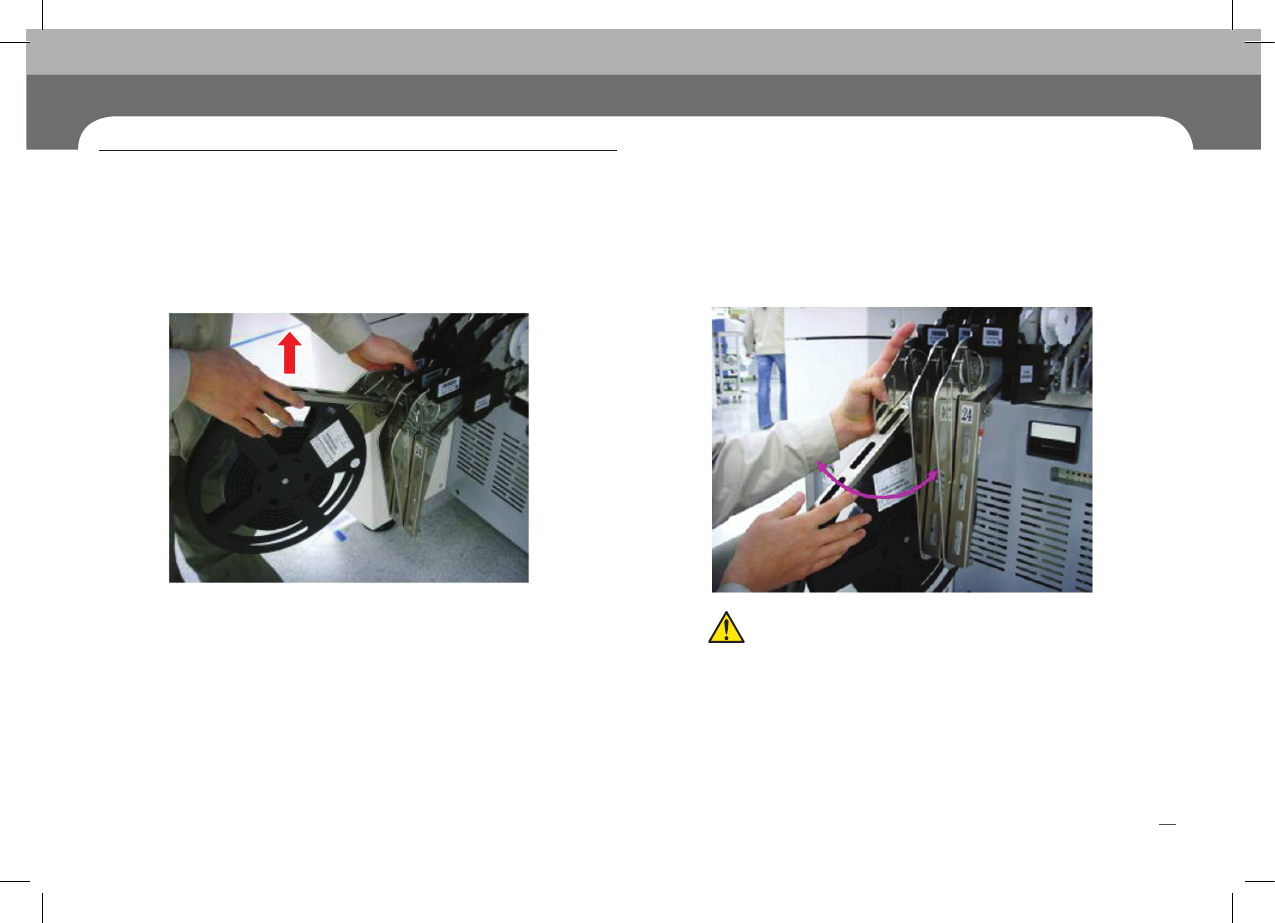

如果为了查看部件信息把Reel Arm Plate向侧旋转的话，Reel
Arm Plate有可能会因弯曲而被损坏。
注 意
确认
Reel
部件信息时打开（抬高）
Reel Arm Plate
后进行确认。
7. 确认Reel的信息时的注意事项
1. 确认 Reel信息时Reel Arm Open后使用
Chapter 6
其他检验事项
71
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook
Master PCB

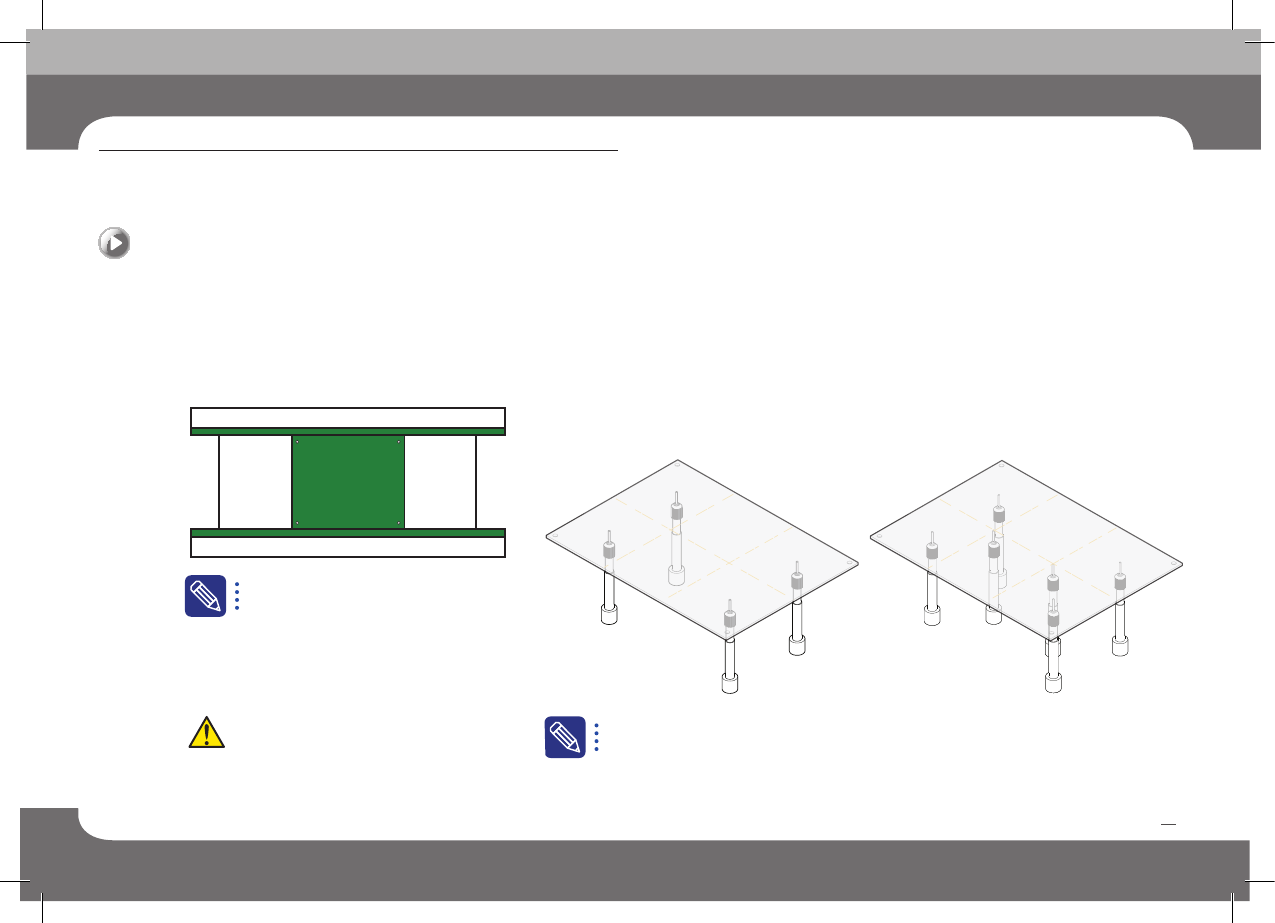

① 以扁平的
PCB
的两个侧面为中心布置
Backup Pin
- 避开PCB的Hole布置Backup Pin。
② 在
PCB
中心领域，安装点聚集的地方布置
Backup Pin
设置
Backup Pin
1.决定Backup Pin的位置
1. 在Conveyor上装入Master PCB
2. 布置Backup Pin
请务必关闭电动机电源后除去Backup Pin。
手或身体的一部分碰到头部可能受到严重损伤。
警 告
制作Master PCB
- 以防止Backup Pin和部件之间的相互干涉为目的
- 两面装备PCB时，将制作一个在底面安装部件的
方挖个小孔的Master PCB。
决定Backup Pin的个数
- 宽度为200mm的PCB时一般6个
72
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook
132.3 mm
- 在
Conveyor
上固定
Master PCB
之后，设置
Backup Pin
的高度(
Backup Pin
高度：通常为132.3mm)
-
Backup Pin
的高度设置成
PCB
的两边
Side
和
Backup Pin
相互靠拢。 - 以两边
Side
的
Backup Pin
高度为基准，设置
PCB
中央部位的
Backup Pin
的高度。
2. 设置Backup Pin的高度
1. 设置两边Backup Pin 2. 设置中央Backup Pin的高度
