Operation Handbook
32
Chapter 3
Fast & Flexible Chip Shooter
生产
本章节主要介绍生产作业顺序

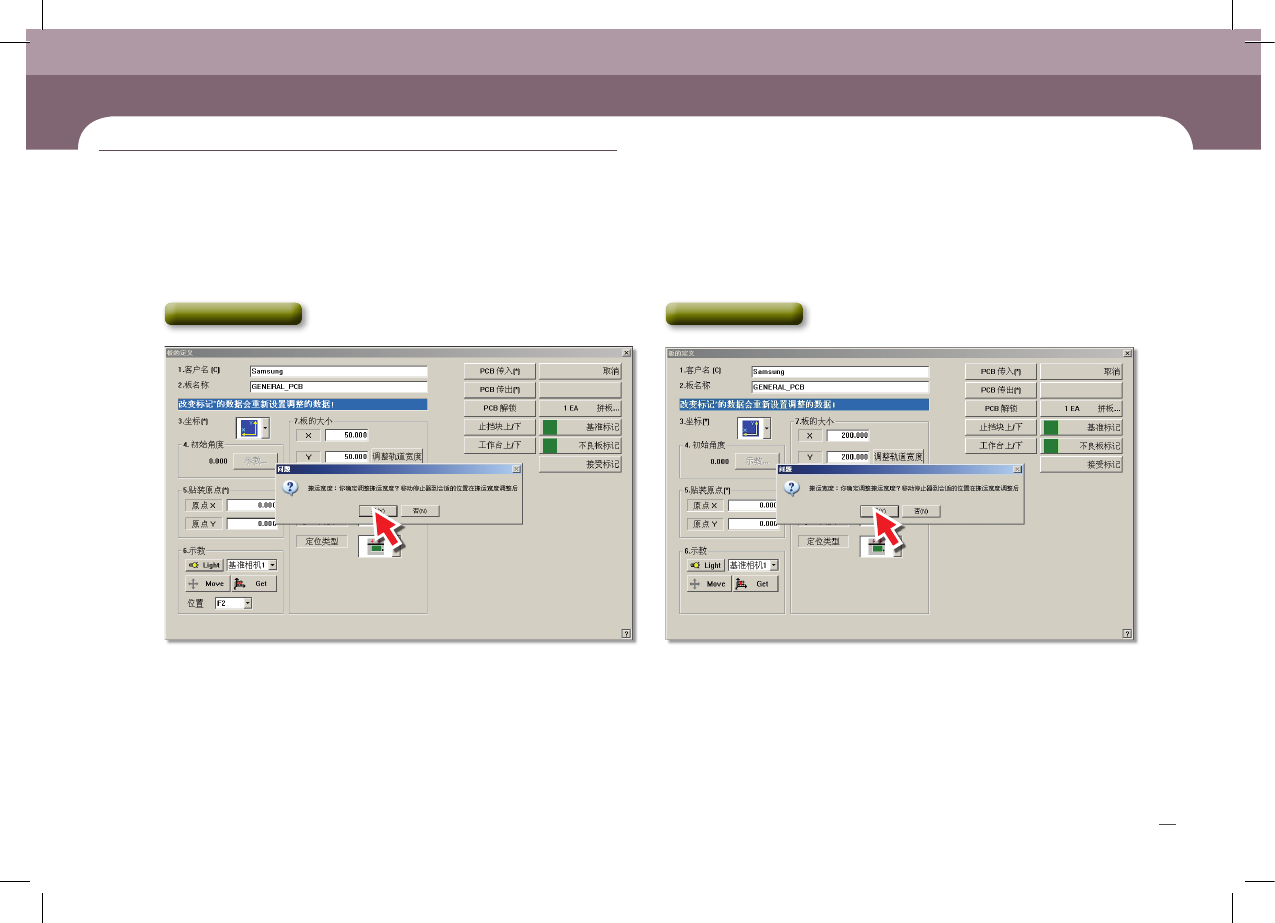

1.传送轨道宽度调节
4. 点击<传送轨道宽度>按钮
Model:411 Model: 421, 411F
Chapter 3
生产
Operation Handbook
33
Chapter 3
Fast & Flexible Chip Shooter
生产
本章节主要介绍生产作业顺序

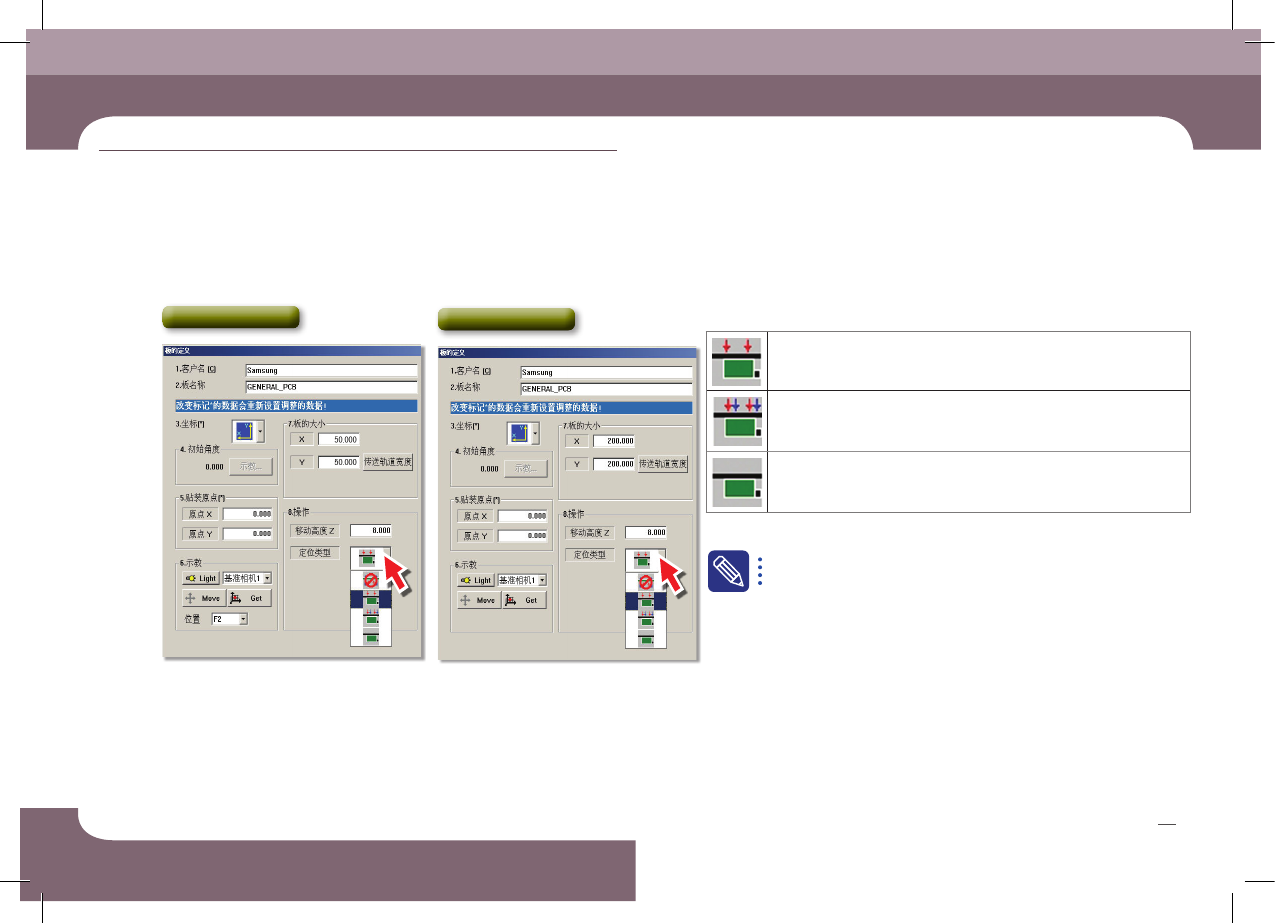

2. 轨道宽度设置
2. 设置 PCB固定方式: 选择 PCB 基板的夹紧方式 (如果是SCM1，不必选择)
孔TAB向（边缘定位）:利用安装在传送装置的装置从侧面夹紧PCB的
方法来定位。
孔TAB2（边缘定位2）:与“孔TAB向”的定位方法同样，但它是从侧面
夹2次。
一点也不: 只使用 clamping方法固定 PCB 。
边缘定位(Edge Fixer)的选择基准是PCB基板的重量。
PCB基板的重量超过1kg时请选择‘边缘定位2’。
Model: 411
Model: 421, 411F
Operation Handbook
34
Chapter 3
Fast & Flexible Chip Shooter
生产
本章节主要介绍生产作业顺序

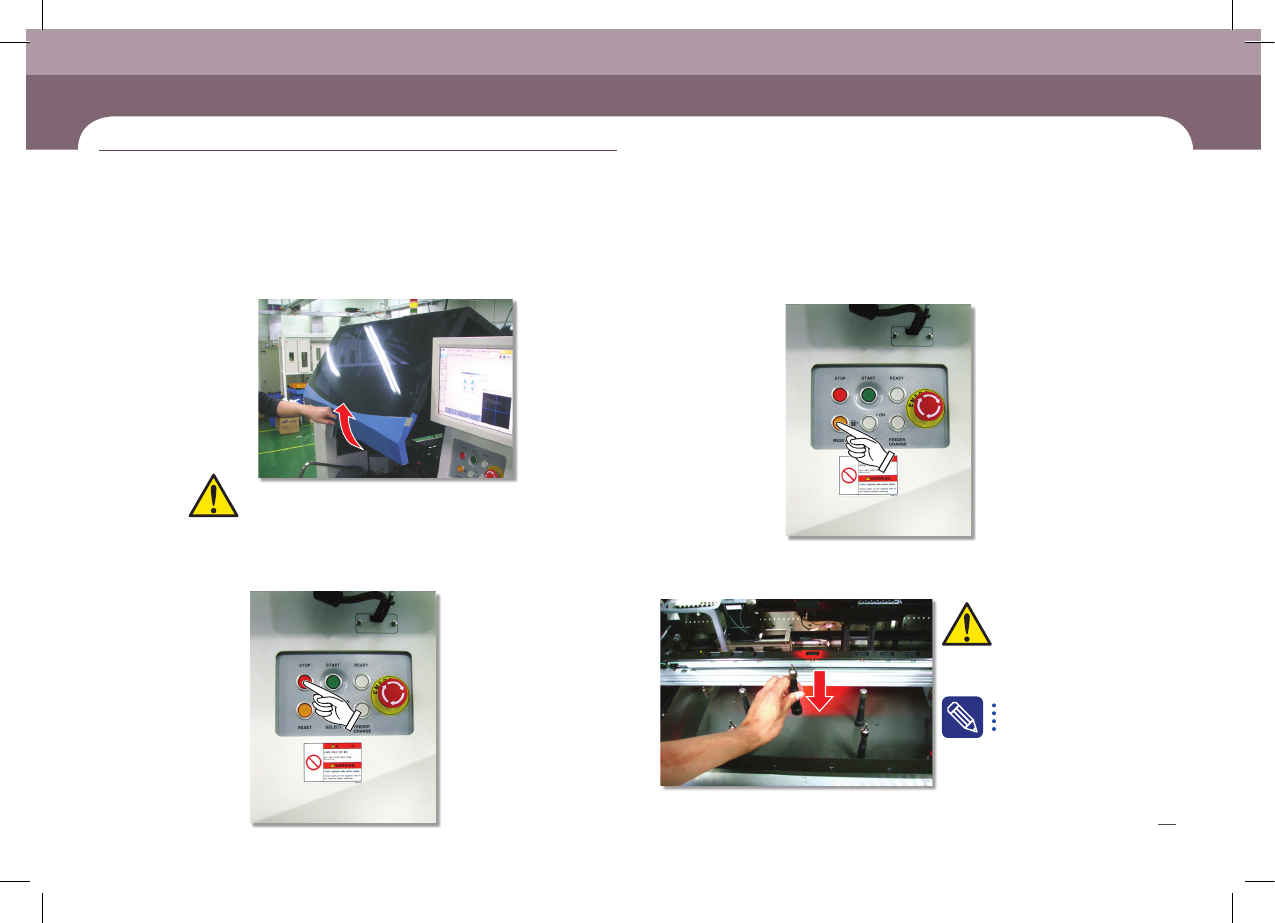

3.布置Backup Pin
1. 打开前/后安全门
2. 按‘STOP’按钮
3. ‘RESET’按钮
4. 设置Backup Pin，使之支持PCB基板下部
注意 请务必在BACKUP TABLE上升状态下设置Backup Pin 。
危 险
注意 请务必在BACKUP
TABLE上升状态下设置
Backup Pin。
警 告
关于布置Backup Pin的详细内容
请参照<PART VI>的‘其他
验事项‘中的’布置
BackupPin’部分第71页
