Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook

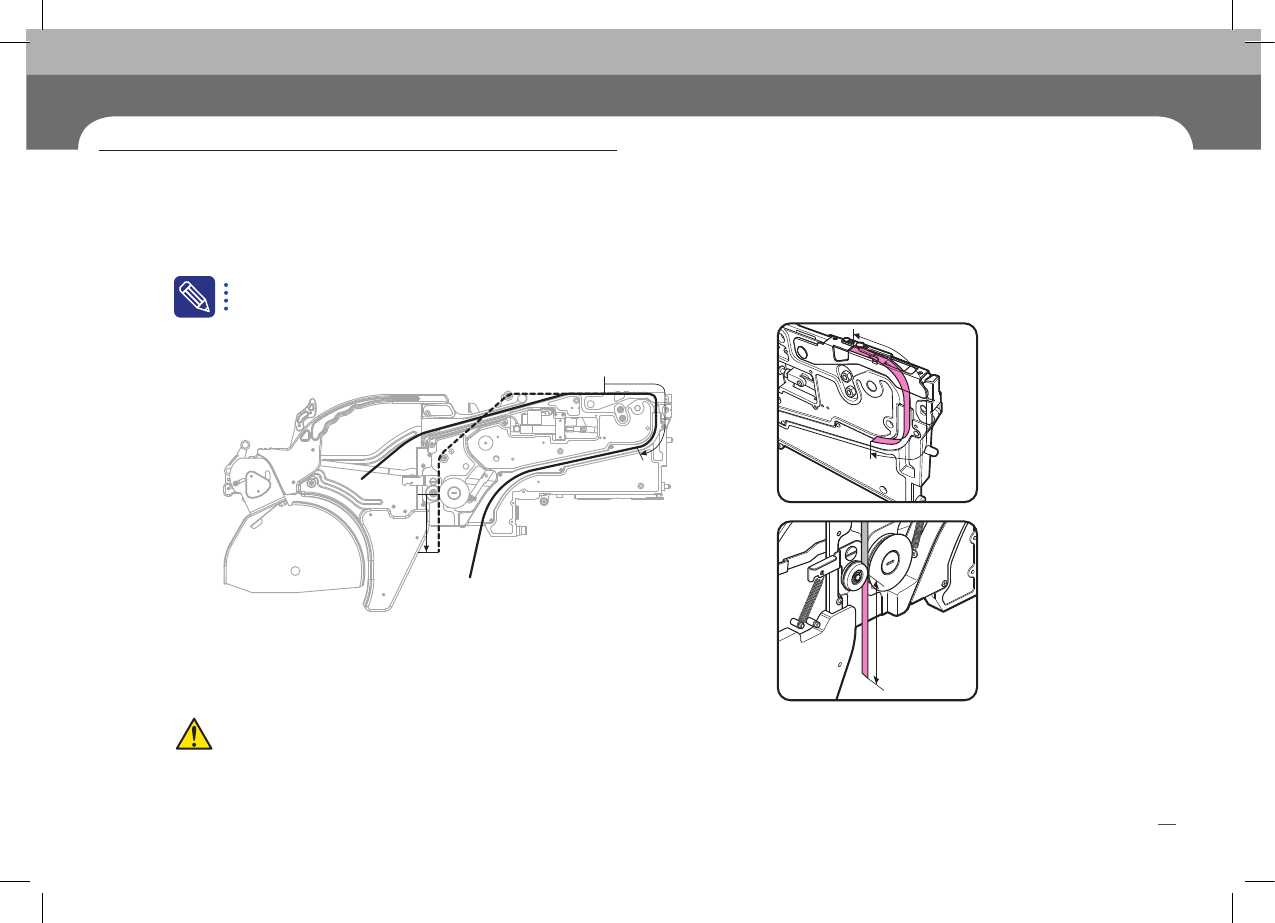

部件Reel的安装状态与下列图不符时,有可能造成Index Error。
注 意
100mm
A
B
50mm
100mm
A
50mm
B
从部件的吸附位置到
Tape
的最短距离要达
到100mm以上
从
Drain Gear
的中心到塑料的最短距离要
达到50mm以上
3. 检验部件Reel
检验事项
- 为了顺利供应部件，在Feeder上安装Reel部件时请参照下列图。
Chapter 6
其他检验事项
67
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook
安装正常时，LED color应该是 green。安装正常，但LED color不是Green时，请与售后服务联系。
注 意

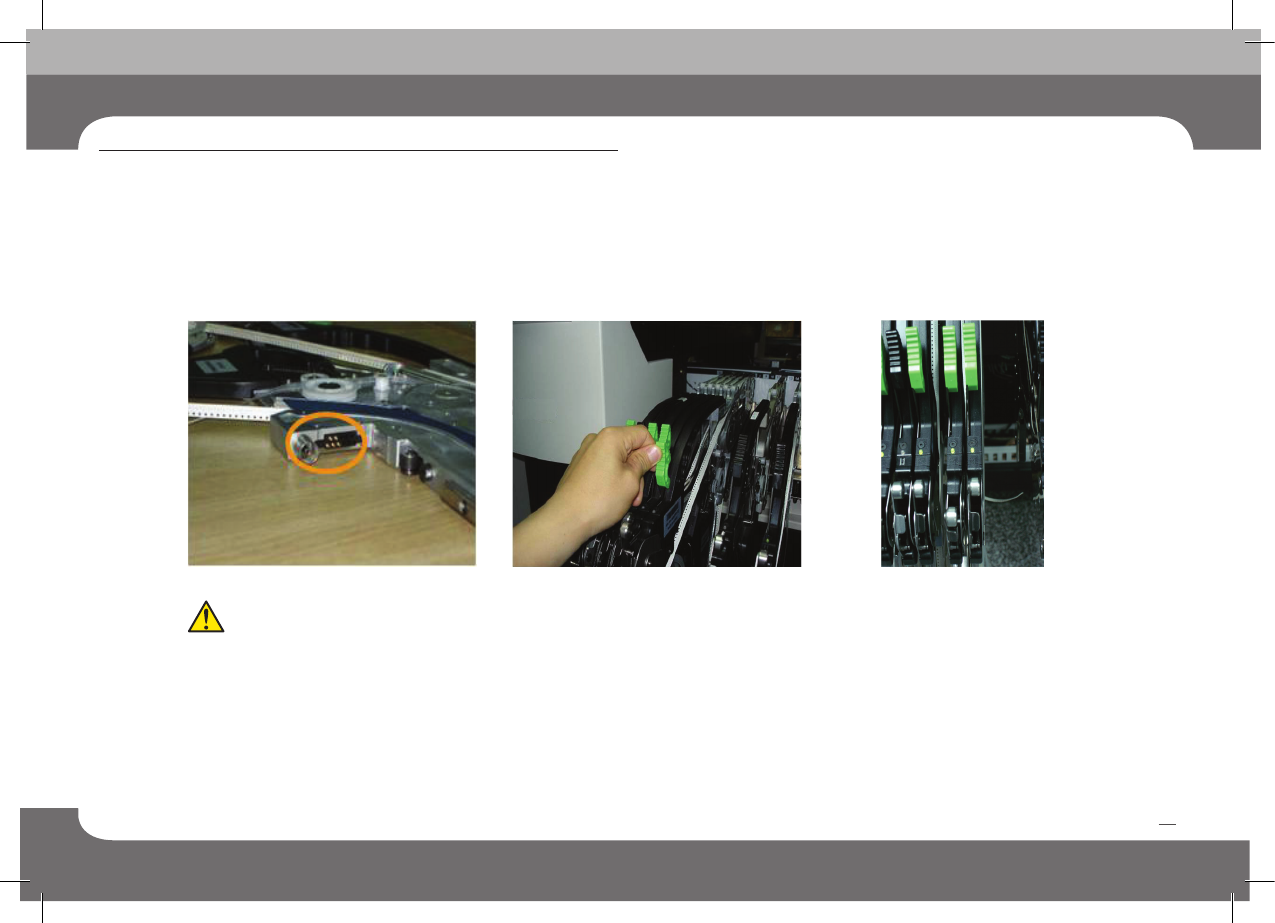

4. 安装Feeder时，确认是否安装于Feeder Base上。
1. 确认Feeder的Probe Pins 状态。 2. 安装Feeder 后固定Grip。 3. 确认Feeder的LED Color
68
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook
- 选择
MMI
的
PCB Edit
>
Feeder Z Pickup
，设置部件的
Pick-up
高度。
5. 设置部件的Pickup的高度
检验事项

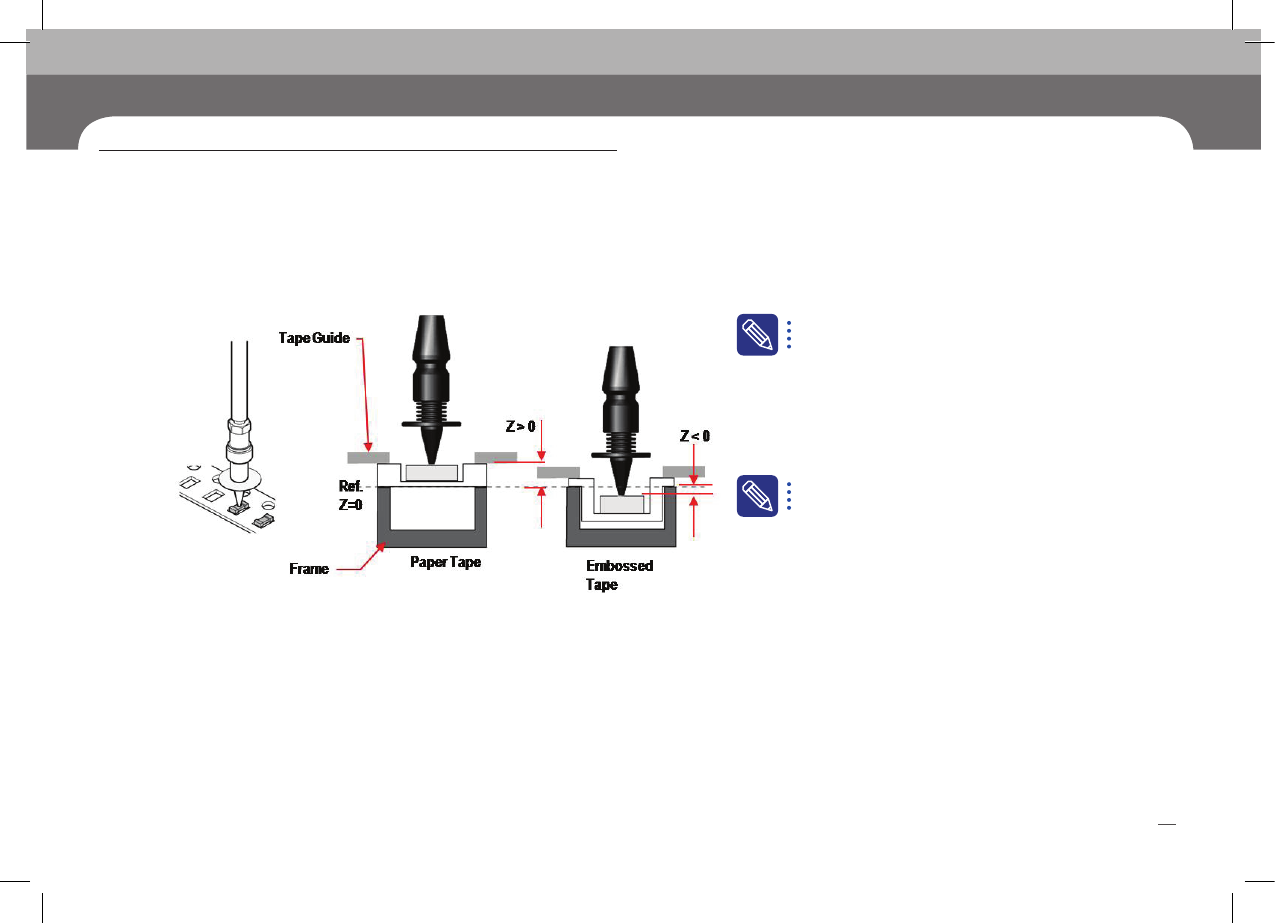

设置部件的Pick-up 的高度时，通过Paper Tape供应的部件的Pick-up高度
和通过Emboss Tape供应的部件的Pick-up 高度将会有所不同。
请参照左图设置部件的Pick-up高度。
详细内容请参照SM Feeder菜单的“1.3 SM Tape Feeder的Z轴高度基准
面（1-8页）”
参考例
- Paper Type: 1608R -> Z = 0.5
- Emboss Type: Z = -0.1
