72
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook
132.3 mm
- 在
Conveyor
上固定
Master PCB
之后，设置
Backup Pin
的高度(
Backup Pin
高度：通常为132.3mm)
-
Backup Pin
的高度设置成
PCB
的两边
Side
和
Backup Pin
相互靠拢。 - 以两边
Side
的
Backup Pin
高度为基准，设置
PCB
中央部位的
Backup Pin
的高度。

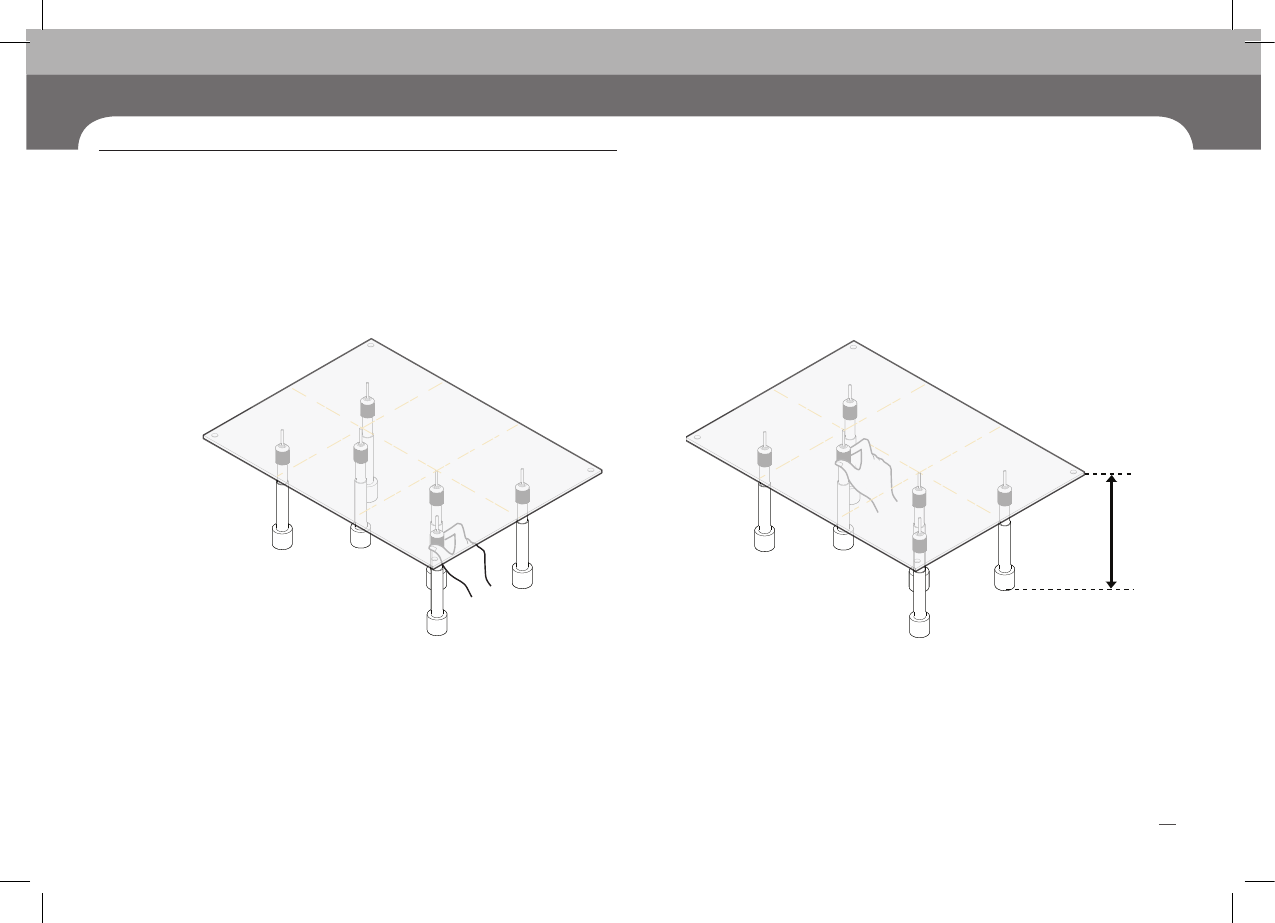

2. 设置Backup Pin的高度
1. 设置两边Backup Pin 2. 设置中央Backup Pin的高度
Chapter 6
其他检验事项
73
Chapter 6
Fast & Flexible Chip Shooter
其他检验事项
在本Part中将会介绍对设备运营时有可能发生的问题的解决措施及方法。
Operation Handbook
- 在
Conveyor
上装上
PCB
并进行固定后，利用卷尺测定
PCB
的平坦度。
- 利用卷尺，确认对角线方向的
PCB
的平坦度。 - 利用卷尺，确认对水平方向3点的
PCB
的平坦度。
PCB不平坦时，有可能造成装备不良。PCB不平坦的话，请重新设置Backup Pin 的高度。
注 意

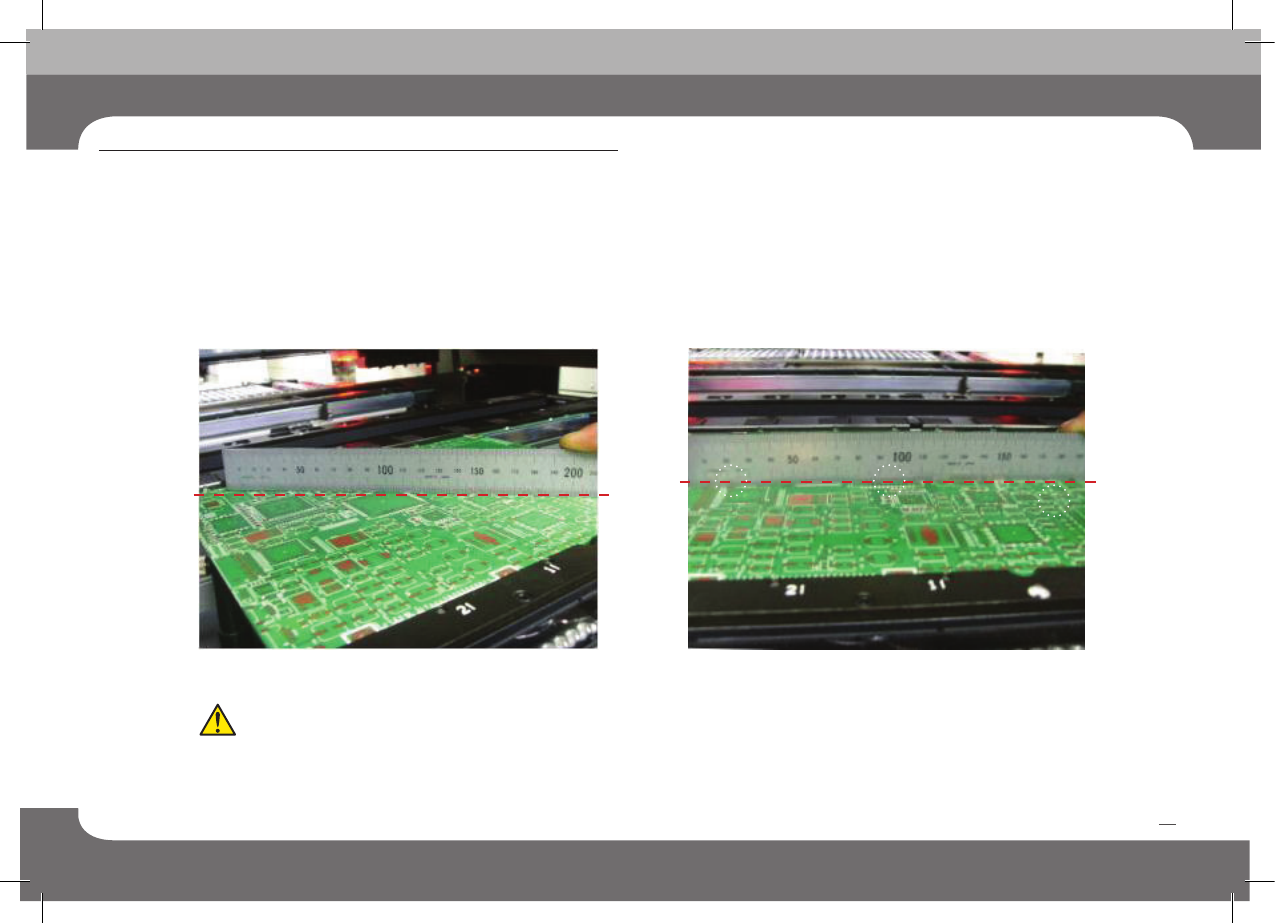

3. 确认PCB平坦度。
1. 确认对角线方向的PCB平坦度 2. 确认对水平方向的PCB的平坦度。
