本部分主要介绍电源供应方法及生产开始前的检验事项。
电源供给及生产前准备程序
- 请选择符合贴装部件的形状及尺寸的吸嘴。
2. 吸嘴的类型及适用部件
2. 吸嘴的类型及适用部件
-
SM411则除去CN750, CN110吸嘴
。
吸嘴名
材料编号 部件最小宽度 适用部件
CN020 J90551006A 0.2~0.50
专用
0402 Chip
CN030 J9055133C 0.3 ~ 1.5
专用
0603 Chip
CN040 J9055134C 0.5 ~ 1.25
专用
1005 Chip
CN065 J9055136C 0.8 ~ 2.5 1608, 2012, 3216, Melf, Hemt, SSOP03, TR(23), TR2, Chip- Tantal(3012)
CN140 J9055256A 2.5 ~ 4.0 3216, 6432, Chip-Aluminum(5753), Chip-Tantal(7343), TR(13), Trimmer, SOP2(04), SOP(48), SSOP08
CN220 J9055351A 4.0 ~ 7.0 Chip-Aluminum(7268), SOP(48), Connector, QFP(48), Chip-Coil(8280), Chip-Tantal(8060)
CN400 J9055258B 7.0 ~ 10.0
Chip-Aluminum (9082), SOP(66), SOP2(50), QFP(44), PLCC(18), SOJ2, Connector, TR(22), BGA (208G), Chip-
Coil(1212)
CN750 J9055259B 10.0 ~ QFP(208), PLCC (32), SOP(66), SOJ(24), BGA (062G)
CN110 J9055260B 20.0 ~ QFP(256), BGA(388G)
Chapter 2
电源供给及生产前准备程序
Operation Handbook
17
Chapter 2
Fast & Flexible Chip Shooter
电源供给及生产前准备程序
本部分主要介绍电源供应方法及生产开始前的检验事项。
- 电源Off 状态
- 电源On状态
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SAFEGUARD
OVERRIDE
MAIN SWITCH
- 关闭主开关
- 按‘RESET’ 按钮
-点击MMI的 ‘退出’ 图标

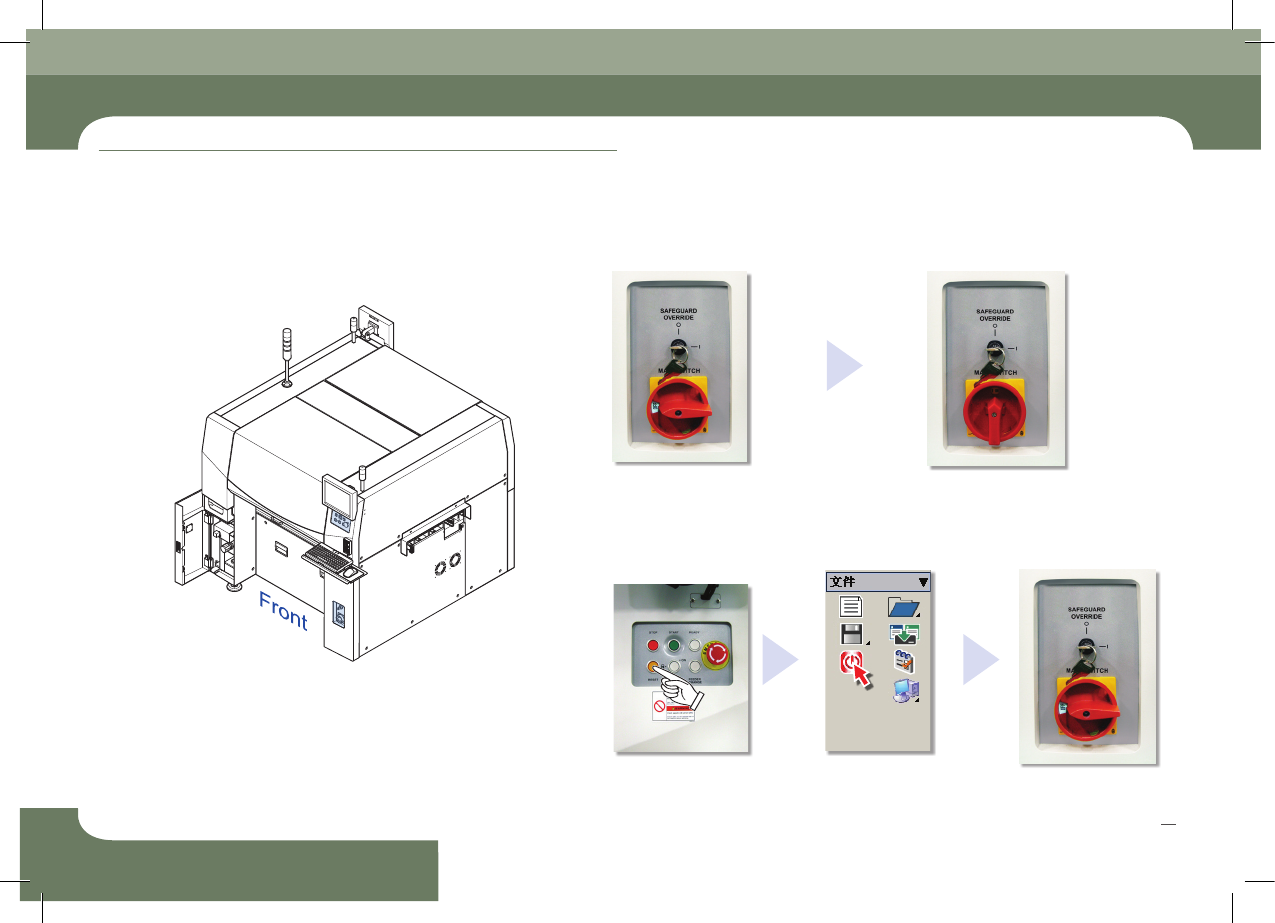

3. Main开关的On/Off
1. 打开主开关
2. 关闭主开关
SM411F Model
Operation Handbook
18
Chapter 2
Fast & Flexible Chip Shooter
本部分主要介绍电源供应方法及生产开始前的检验事项。
电源供给及生产前准备程序
- 打开设备的电源之前必须检验设备内部及其周围环境。
- 如果设备内部和供给装置上有杂质,请清除该杂质后再确认供料器是否正常安装。
- 检验吸嘴的内径(孔)是否被(锡膏)Solder等的杂质堵塞，同时检验吸嘴的弹簧是否弹性良好。
- 检验前/后面的安全盖(Door)是否已打开,如果是开的,就关上它。
注 意
生产前准备程序
1. 检验事项

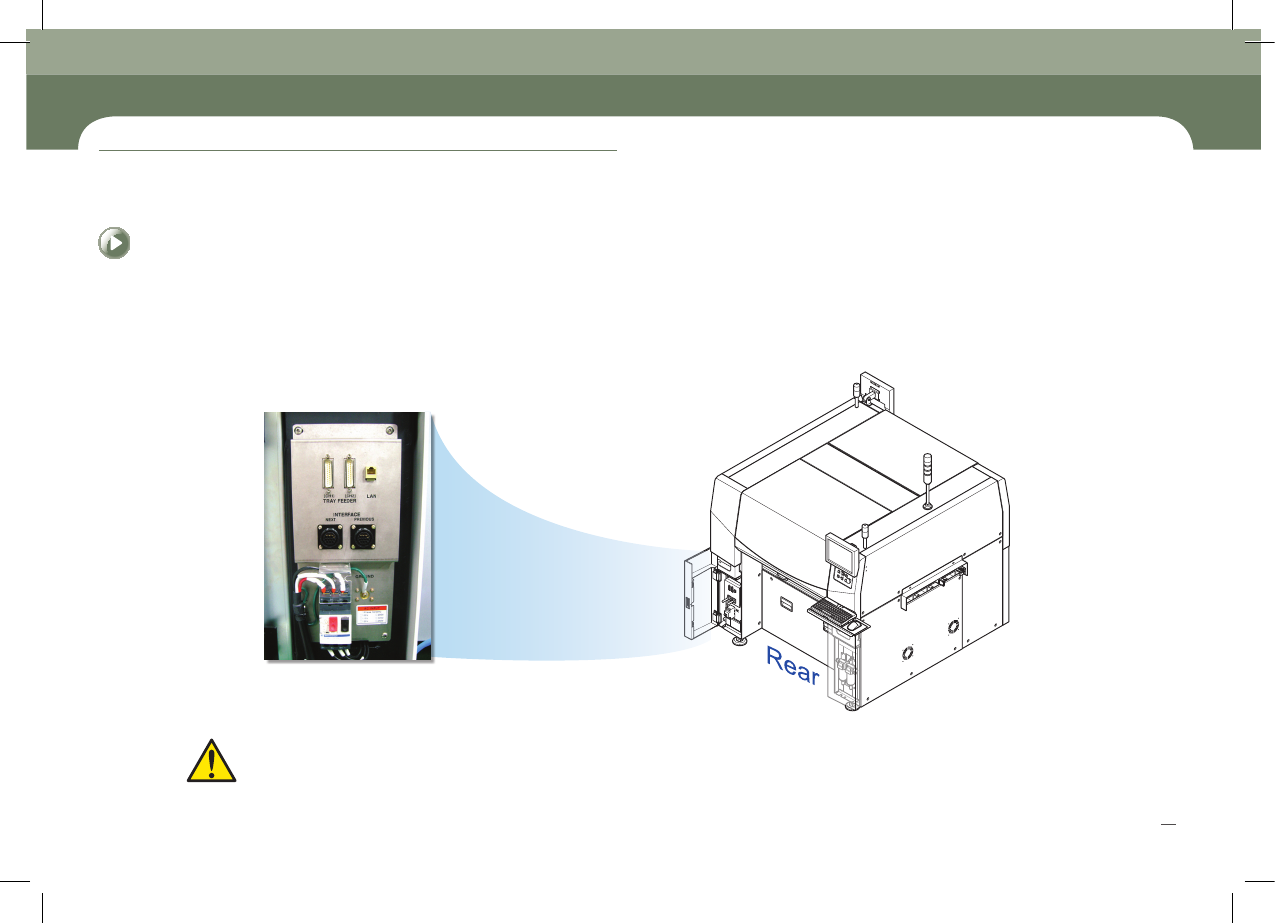

1. 确认电源连接状态
[CH1]
TRAY
NEXT
PREVIOUS
LAN
MCCB
GROUND
INTERFACE
[CH2]
FEEDER
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SM411F Model
