Operation Handbook
58
Chapter 5
Fast & Flexible Chip Shooter
Changing Jobs
本部分介绍基本的SMT In-Line作业流程及作业中从当前作业转换成新作业的方法。
Magazine Loader
Screen Printer
Component Placer
Component Placer
Work Table
Reower
Magazine Unloader
作业顺序 In-Line 流程 措施事项
1 Screen Printer
设备停止→除去/洗涤Metal Mask→除去Backup Pin →下载新作业文件→重新设置
Backup Pin→调节传送轨道宽度→设置Metal Mask→再确认/补充Solder
2 Component Placer
详细说明请参照下一页的Changing Jobs
3 Magazine Loader
使传送轨道宽度适合新PCB，调节传送轨道宽度。
4 Work Table
使传送轨道宽度适合新PCB，调节传送轨道宽度。
5 Magazine Unloder
使传送轨道宽度适合新PCB，调节传送轨道宽度。
6 Reflower
调节传送轨道宽度→Test贴装→温度及其他设定。
SMT In-Line
流程
Chapter 5
Changing Jobs
Operation Handbook
59
Chapter 5
Fast & Flexible Chip Shooter
本部分介绍基本的SMT In-Line作业流程及作业中从当前作业转换成新作业的方法。
Changing Jobs
Changing Jobs

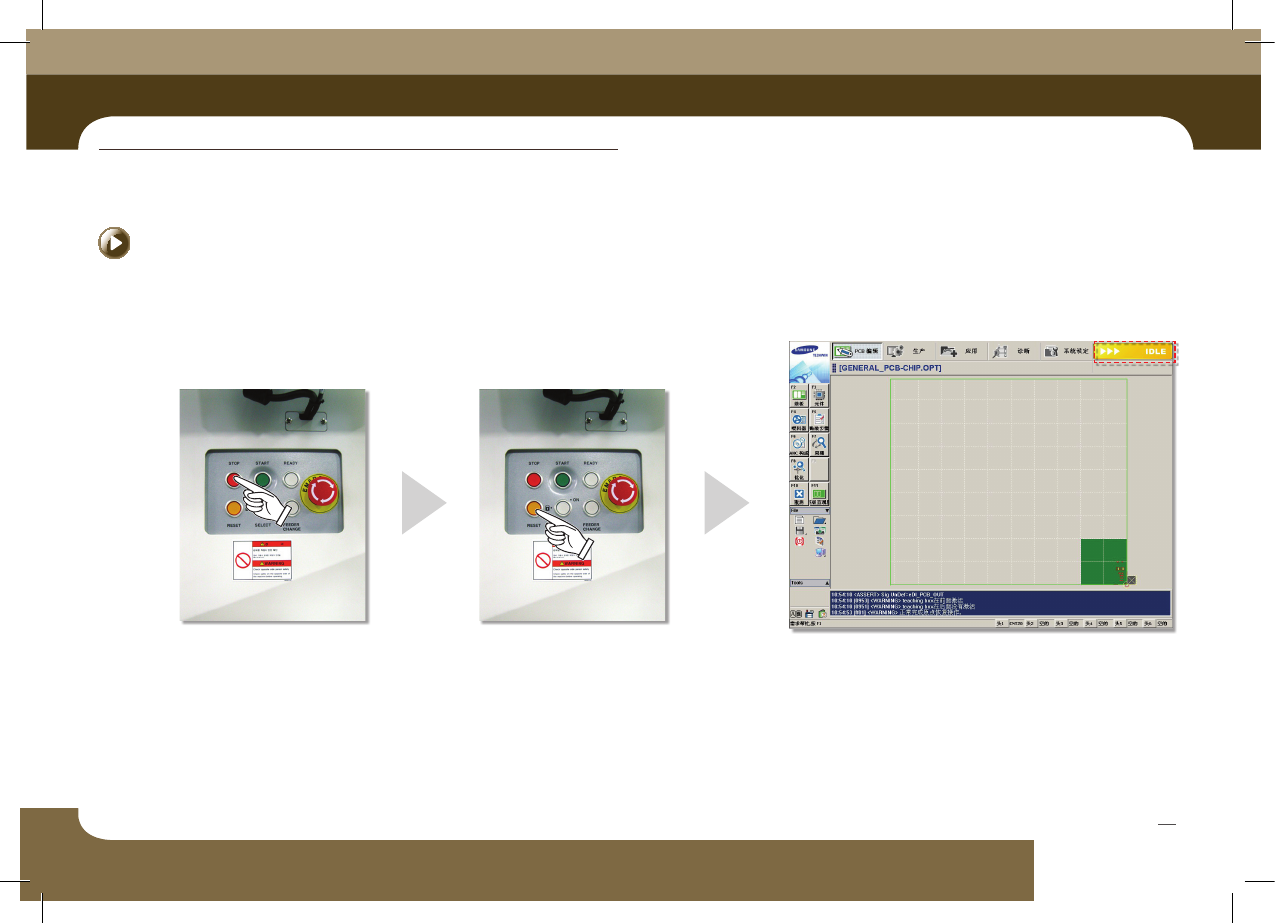

1. 转换成‘IDLE方’状态
1. 按‘STOP’按钮 2. 按‘RESET’按钮 3. 确认设备的‘IDLE’状态
Operation Handbook
60
Chapter 5
Fast & Flexible Chip Shooter
Changing Jobs
本部分介绍基本的SMT In-Line作业流程及作业中从当前作业转换成新作业的方法。

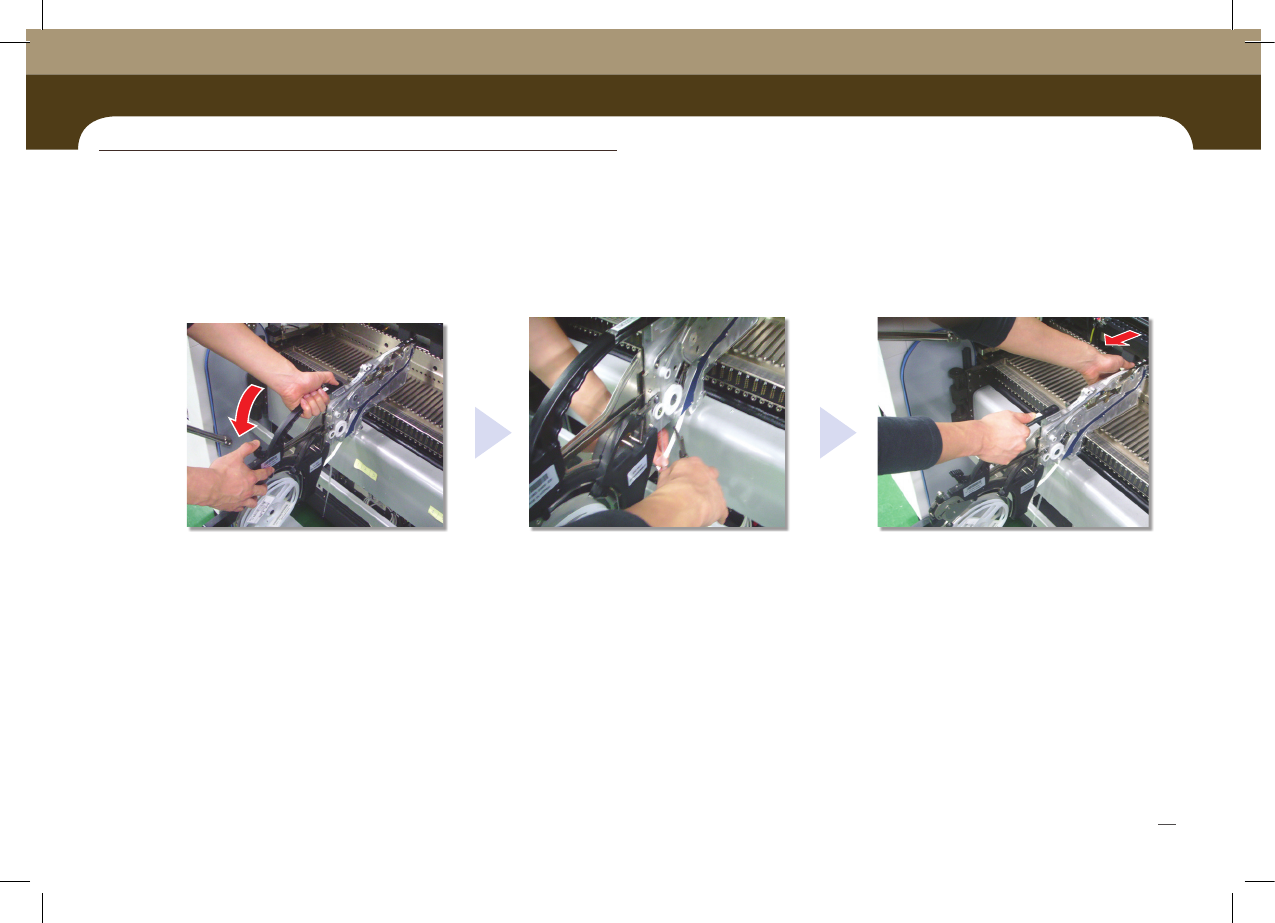

2. 卸载供料器
1. 后拉Grip 2. 除去COVER TAPE
3. 卸载供料器
