– 4 –
J1

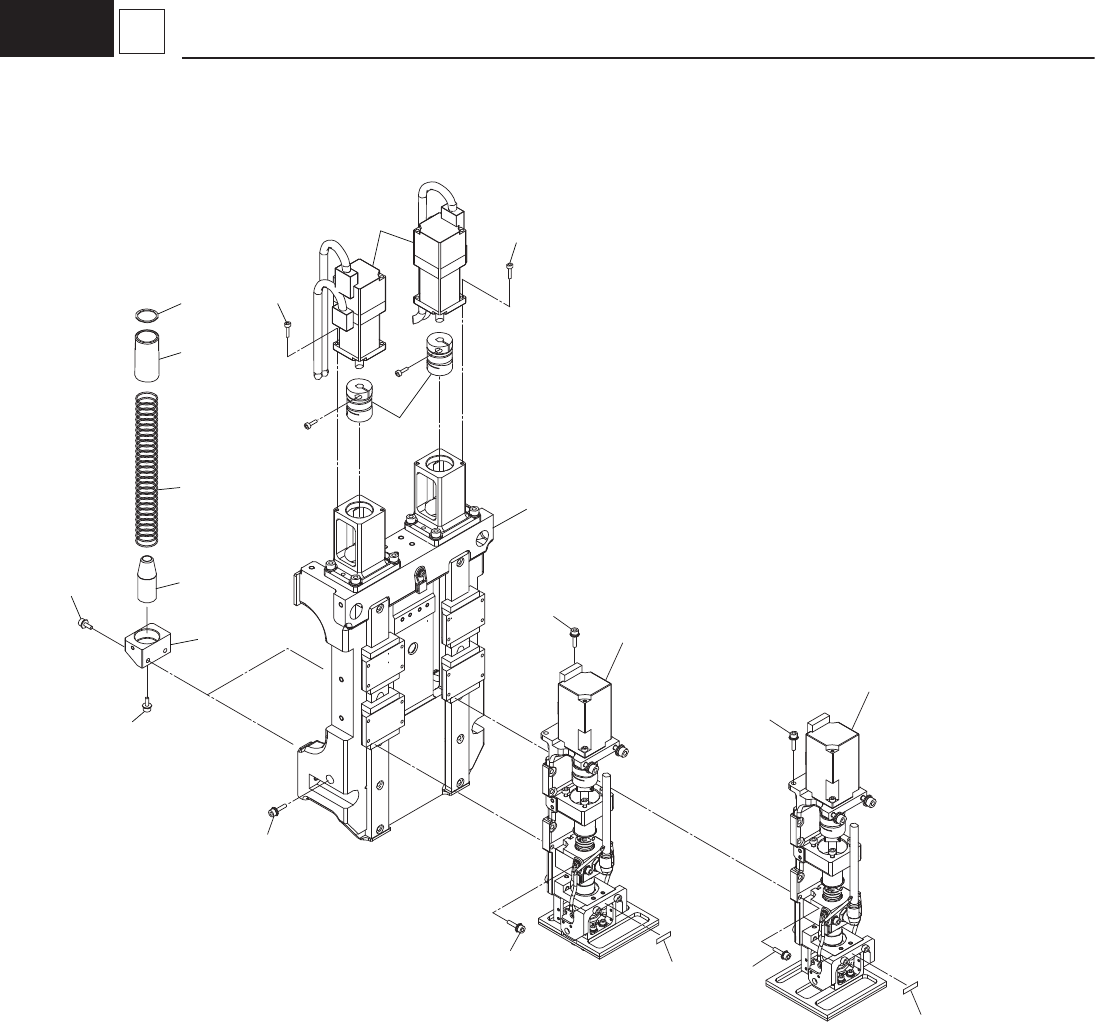

2 L Axis Driving Section
1303-001
146
143
148
121
128
136
128
136
128
136
128
136
135
134
148
150
147
145
144
149
151
149
151
128
152
See Fig J1-3
See Fig J1-4
See Fig J1-4
– 5 –
MULTI-FUNCTIONAL HEAD
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
121 KYB-M7116-00 1011DA26 COUPLING 2
128 92902-03200 221HA103 WASHER,PLAIN 24 FW3
134 KYB-M710A-00 10113C0F ASSY_T-HEAD_NO1 1
135 KYB-M710C-00 10113C0K ASSY_T-HEAD_NO2 1
136 91312-03012 221AA008 BOLT,HEX.SOCKET HEAD 18 M3L12
137 91312-03016 221AA010 BOLT,HEX.SOCKET HEAD 4 M3L16
143 KYB-M7120-00 1011DA11 MOTOR_AC-SERVO 2
144 KYB-M711T-00 1011DA0K BLOCK 2
145 KYB-M7124-00 1011DA1U GUIDE 2
146 KYB-M711V-00 1011DA0N SPACER 2
147 KYB-M7123-00 1011DA1P SPRING 2
148 90112-2AJ010 221AA321 BOLT,HEX.SOCKET HEAD 4 M2.5L10
149 91317-03008 221AA202 BOLT,HEX.SOCKET HEAD 6 M3L8
150 KYB-M7125-00 1011DA1V SLEEVE 2
151 92907-03200 221HA290 WASHER,PLAIN 6 FW3B
152 91312-03014 221AA009 BOLT,HEX.SOCKET HEAD 1 M3L14
1303-001
– 6 –
J1
3 Base Section
1303-001
212
212
210
213
210
211
230
211
213
218
219
216
213
221
223
236
223
236
232
233
231
204
213
230
226
226
228
226
216
228
209
234
205
201
207
202
255
224
235
209
