– 18 – J2 2 Nozzle Stocker Driving Section 1303-001 101 103 109 1 108 104 106 102 11 0 105 1 1 1 107 121 129 134 124 121 134 125 11 7 130 135 134 121 134 126 128 127 11 8 120 133 122 132 123 11 9 131 125 136 137 1 14 1 1…

100%1 / 32
– 17 –
MULTI-FUNCTIONAL NOZZLE STOCKER
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
3 KYB-M960W-00 10138H15 ASSY-NST-EXT-VALVE 1
4 KYB-M960V-00 10138H14 ASSY-STOCKER-VALVE 1
5 KYB-M960X-00 10138M06 ASSY-NM-FLOAT-SENSOR 1
7 $JNMU6 225B0085 JOINT 1
8 KYA-M961L-00 225B0502 AIR LINE EQPT 1
9 KYB-M963L-00 225B0393 AIR_LINE_EQPT 1
10 $AS1001F-04 225B0251 AIR LINE EQPT 2
11 KYB-M962P-00 225F0713 PIPE_FITTINGS 4
12 KYB-M9603-00 0919I00E CAST_BASE 1
13 KYC-M184S-00 23G00207 SENSOR_PELEC 1
14 91312-05016 221AA031 ROHS_HEX-SCT 2 M5L16
15 91312-04040 221AA025 BOLT,HEX.SOCKET HEAD 2 M4L40
16 90990-01J133 221AA023 BOLT,HEX.SOCKET HEAD 1 M4L30
17 91312-03006 221AA005 BOLT,HEX.SOCKET HEAD 2 M3L6
18 92902-04200 221HA104 WASHER 3 FW4
19 92902-03200 221HA103 WASHER,PLAIN 2 FW3
21 KYB-M65AW-00 23N30632 WIRING 3
22 91312-05006 221AA027 BOLT,HEX.SOCKET HEAD 1 M5L6
23 91312-04006 221AA015 BOLT,HEX.SOCKET HEAD 2 M4L6
1303-001
– 18 –

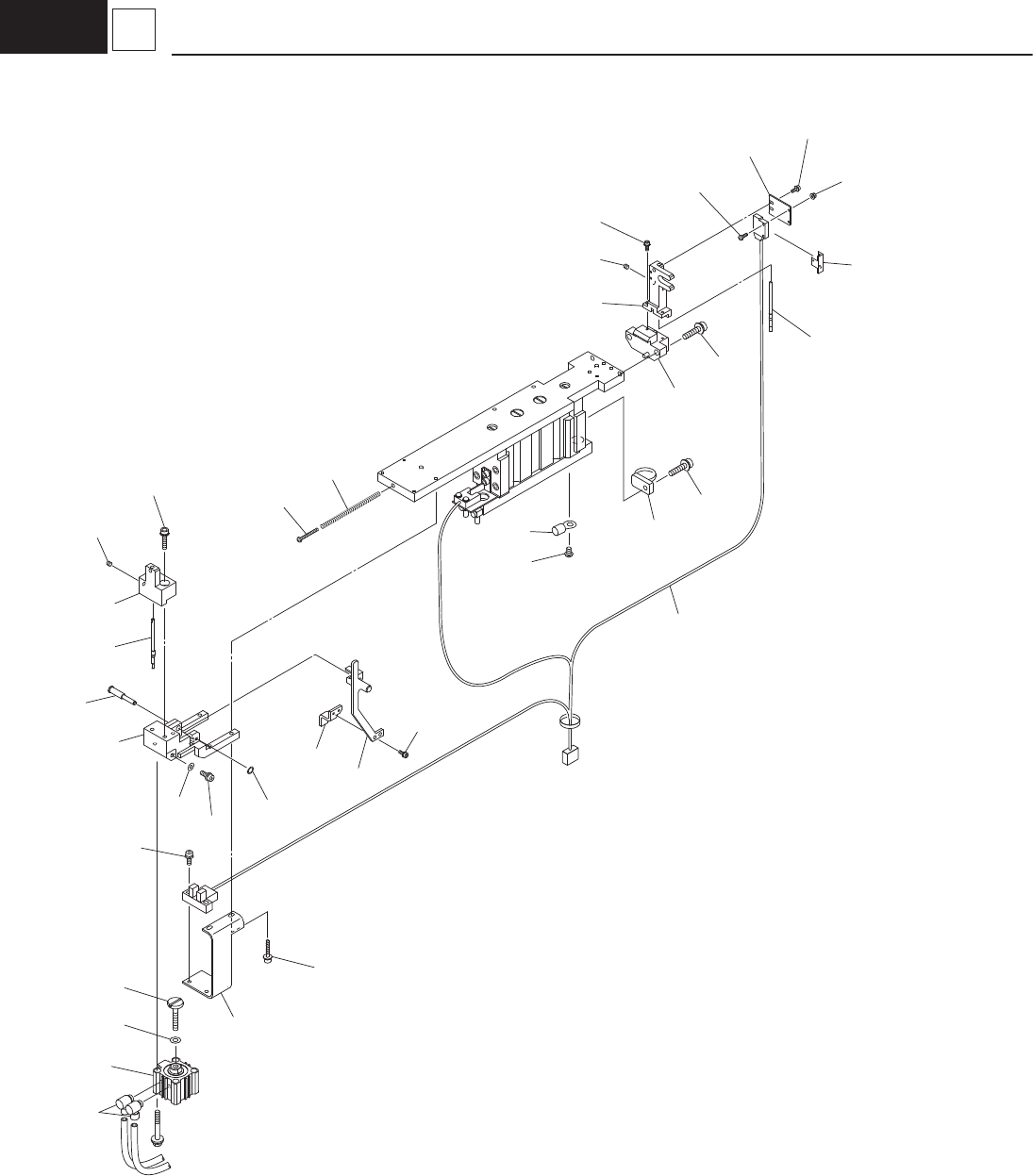

J2
2 Nozzle Stocker Driving Section
1303-001
101
103
109
1
108
104
106
102
110
105
111
107
121
129
134
124
121
134
125
117
130
135
134
121
134
126
128
127
118
120
133
122
132
123
119
131
125
136
137
114
114
115
116
113
138
1
2
– 19 –
MULTI-FUNCTIONAL NOZZLE STOCKER
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
101 KYB-M9617-00 211G4118 BLOCK 1
102 KYB-M9616-00 211G3955 BLOCK 1
103 KYB-M9618-00 211G4119 BLOCK 1
104 KYB-M9619-00 211G4120 BLOCK 1
105 KYB-M961D-00 216S2865 LEVER 1
106 KYB-M962B-00 216D0480 PIN_HINGE 1
107 KYB-M962L-00 221E0321 BOLT 1
108 KYB-M962M-00 222M1350 SPRING_COMP 1
109 KYB-M961R-00 1013IM08 PLATE 1
110 KYB-M9621-00 211FC825 BRACKET 1
111 KYB-M961V-00 211DA187 PLATE 1
112 KYB-M9620-00 211FB357 BRACKET 1
113 KYB-M863A-00 ASSY_SENSOR 1 Only Sensor
114 KYB-M963S-00 23G00257 SENSOR-PELEC 1
115 KYB-M963H-00 224C0556 CYLINDER 1
116 $M-5HL-4 225F0371 PIPE_FITTINGS 2
117 91312-04016 221AA020 BOLT,HEX.SOCKET HEAD 2 M4L16
118 91312-03016 221AA010 BOLT,HEX.SOCKET HEAD 1 M3L16
119 91312-03014 221AA009 BOLT,HEX.SOCKET HEAD 2 M3L14
120 90112-2AJ016 221AA322 BOLT,HEX.SOCKET HEAD 4 M2.5L16
121 90112-02J006 221AA001 BOLT,HEX.SOCKET HEAD 6 M2L6
122 98502-03010 221DA012 SCREW,PAN HEAD 2 PAN M3L10
123 90166-02J220 221DB005 SCREW,PAN HEAD 1 PAN M2L20
124 90166-02J206 221DA002 SCREW,PAN HEAD 2 PAN M2L6
125 90990-02J006 221CA046 SCREW,SET 2 SET M3L3
126 90440-01J015 221KA001 ROHS_RING 1 E RING 1.5
127 95302-04600 221FA007 NUT,HEXAGON 1 M4
128 95302-03600 221FA005 NUT_HEX 1 M3
129 90990-15J013 221FA001 NUT_HEX 2 M2
130 92902-04200 221HA104 WASHER 2 FW4
131 92902-03200 221HA103 WASHER,PLAIN 2 FW3
132 92902-03600 221HA203 WASHER 2 FWS3
133 90171-02J2A6 221HA102 WASHER,PLAIN 4 FW2.5
134 90171-02J026 221HA101 WASHER,PLAIN 7 FW2
135 90112-02J006 221AA001 BOLT,HEX.SOCKET HEAD 1 M2L6
136 98702-03006 221DA106 MACHINE_SCREW 1 TRS M3L6
137 KYB-M656F-00 0921E203 ACCESS-WIRING 1
138 KYB-M65AW-00 23N30632 WIRING 1
1303-001
