– 21 – MUL TI- FUN C T IONAL NO Z ZLE S T OCKE R No. Part No. Part Name Qty . Detail Y amaha Hitachi 201 KYB-M960E-00 21 1G3953 BLOCK 1 202 KYB-M9612-00 21 1A9884 COVER 1 203 KYB-M9613-00 21 1A9885 COVER 1 204 KYB-M962G-…

100%1 / 32
– 20 –
J2

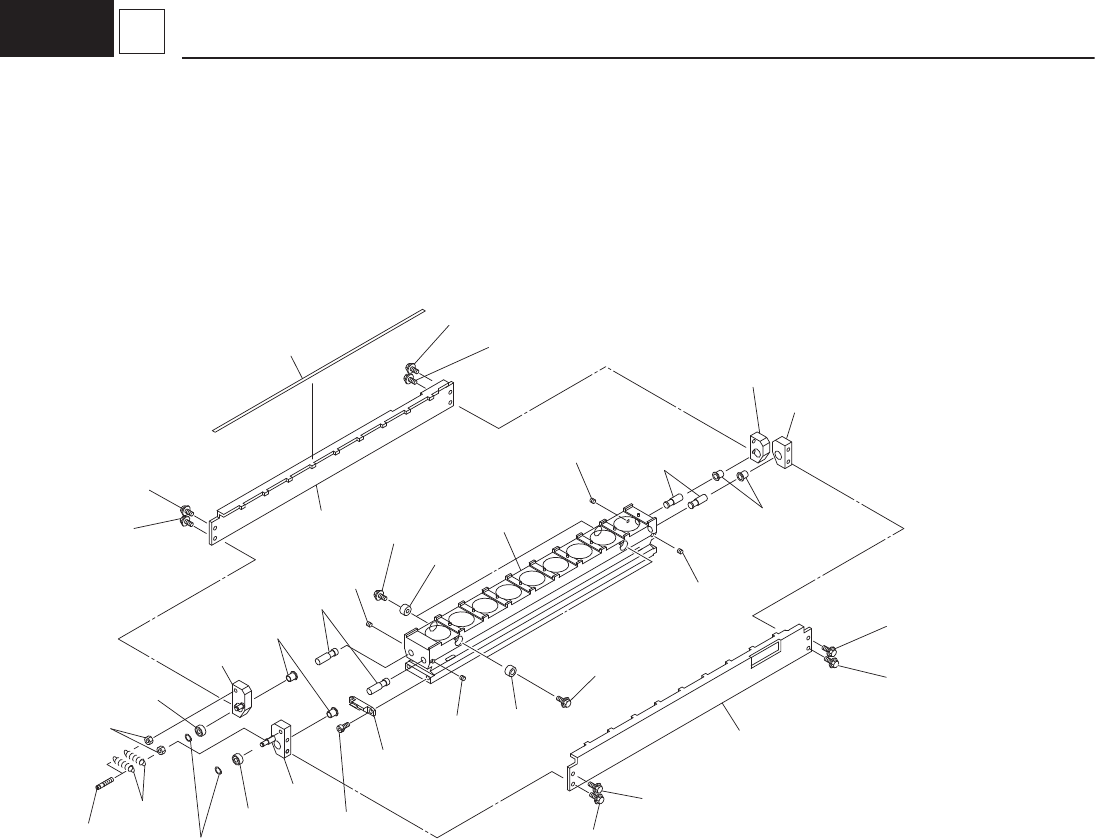

3 Nozzle Stocker Changing Section
1303-001
216
202
211
201
209
204
205
203
211
212
208
206
210
217
207
219
220
221
220
220
221
219
220
221
222
220
221
219
220
221
222
220
221
223
224
225
223
224
225
222
220
221
219
220
221
226
226
218
219
226
226
214
214
213
213
215
– 21 –
MULTI-FUNCTIONAL NOZZLE STOCKER
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
201 KYB-M960E-00 211G3953 BLOCK 1
202 KYB-M9612-00 211A9884 COVER 1
203 KYB-M9613-00 211A9885 COVER 1
204 KYB-M962G-00 216S2747 LEVER 1
205 KYB-M962H-00 216S2748 LEVER 1
206 KYB-M961B-00 216S2749 LEVER 1
207 KYB-M961C-00 216S2750 LEVER 1
208 KYB-M962A-00 216D0479 PIN_HINGE 2
209 KYB-M962C-00 216D0481 PIN_HINGE 2
210 KYB-M962N-00 222N1362 SPRING_TENSION 2
211 KYB-M9622-00 211G3836 BLOCK 4
212 KYB-M9623-00 211G4129 BLOCK 1
213 90933-01J693 222D0259 BEARING,RADIAL 2
214 KYB-M962T-00 215B0117 BUSH_LINEAR 4
215 90440-01J020 221KA002 ROHS_RING 2 E RING 2
216 KYB-M961F-00 6P460154 NAME_PLATE 1
217 KYB-M961K-00 216D0528 PIN_SPRING 2
218 95302-03700 221FA006 NUT_HEX 2 M3
219 91312-03008 221AA006 BOLT,HEX.SOCKET HEAD 6 M3L8
220 92902-03100 221HA003 WASHER,SPRING 8 SW3
221 92902-03200 221HA103 WASHER,PLAIN 8 FW3
222 91312-03006 221AA005 BOLT,HEX.SOCKET HEAD 4 M3L6
223 90112-02J006 221AA001 BOLT,HEX.SOCKET HEAD 4 M2L6
224 90990-38J003 221HA001 WASHER 4 SW2
225 90990-28J192 221HA201 WASHER 4 FWS2
226 90990-02J020 221C0001 SET SCREW 4 SET M3L4
1303-001
– 22 –
J2
4 Air Piping
1303-001
From Main Body
302
301
See Fig. J2-2
Key No.113
See Fig. J2-2
Key No.
115
See Fig. J2-1
Key No.4
See Fig. J2-1
Key No.3
302
See Fig. J2-1
Key No.10
See Fig. J2-1
Key No.7
