– 1 1 – MUL TI- FUN C T IONAL HEAD No. Part No. Part Name Qty . Detail Y amaha Hitachi 471 KYB-M71 1M-00 101 13C0R ASSY_FIL TER 1 471-01 KYB-M712Y -00 217A0079 CAP 1 471-02 KYB-M713H-00 226A0127 SEAL 1 471-03 KYB-M3823-0…

100%1 / 32
– 10 –
J1

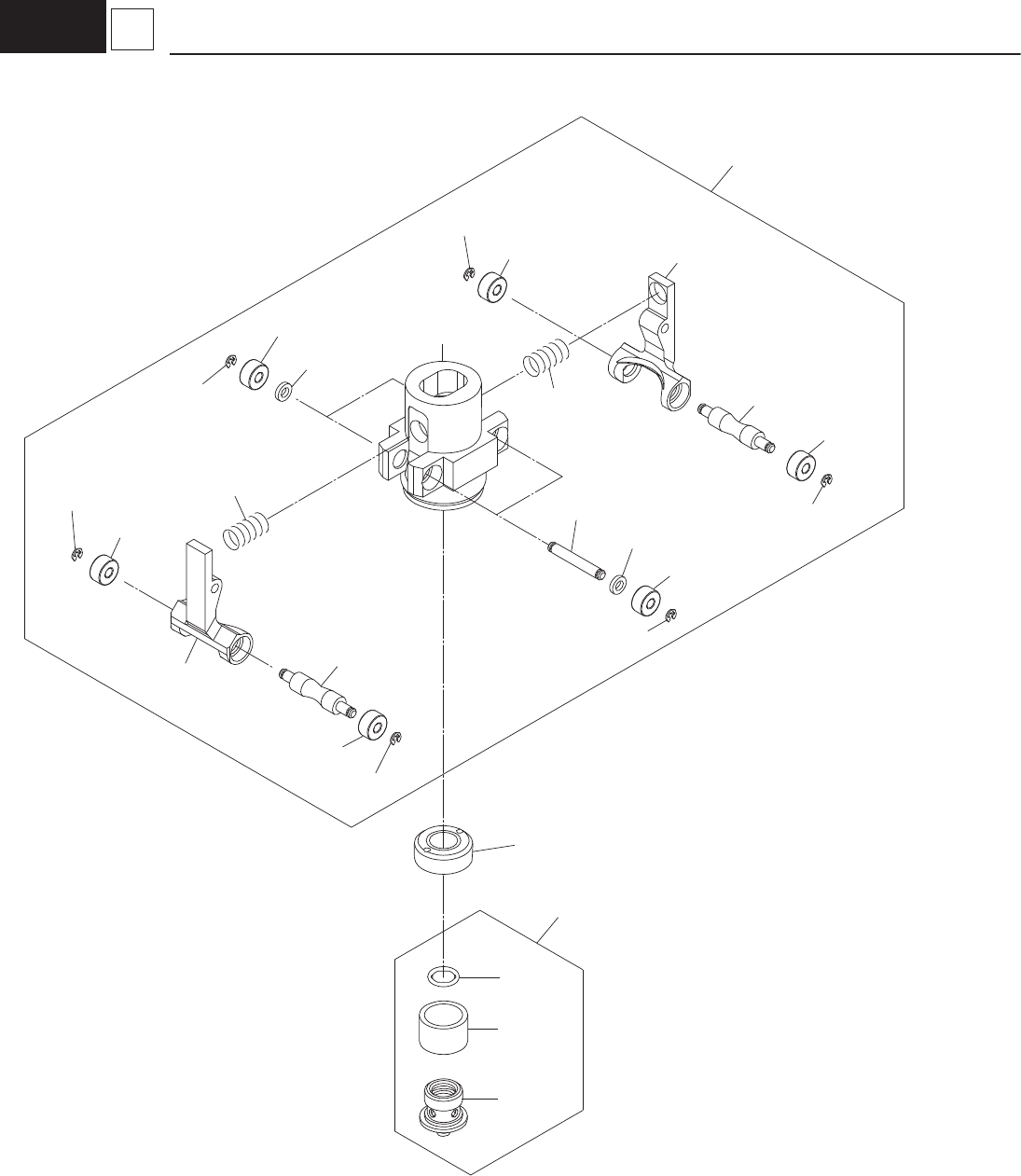

5 Chuck Section
1303-001
478-10
478-10
478-09
478-02
478-03
478-05
478-09
478-09
478-08
478-04
478-01
478-08
478-09
478-10
478-10
471-02
471
471-03
471-01
478-09
478-03
478-02
478-05
478-09
478-10
478-10
478
See Fig J1-4
Key No.370
– 11 –
MULTI-FUNCTIONAL HEAD
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
471 KYB-M711M-00 10113C0R ASSY_FILTER 1
471-01 KYB-M712Y-00 217A0079 CAP 1
471-02 KYB-M713H-00 226A0127 SEAL 1
471-03 KYB-M3823-00 225B0313 AIR_LINE_EQPT 1
478 KYB-M710R-00 10113C0H ASSY_NOZZLE-HOLDER 1
478-01 KYB-M7112-00 1011DA1D BLOCK 1
478-02 KYB-M711B-00 216S1516 LEVER 2
478-03 KYB-M7132-00 222M1130 SPRING_COMP 2
478-04 KYB-M712U-00 216D0515 PIN_HINGE 2
478-05 KYB-M712S-00 216C0522 ROD 2
478-08 KYB-M712X-00 216L0120 RING 4
478-09 90933-02J681 222D0158 BEARING,RADIAL 8
478-10 90440-10J010 221K0115 CIRCLIP 8 E RING 1
1303-001
– 12 –
J1

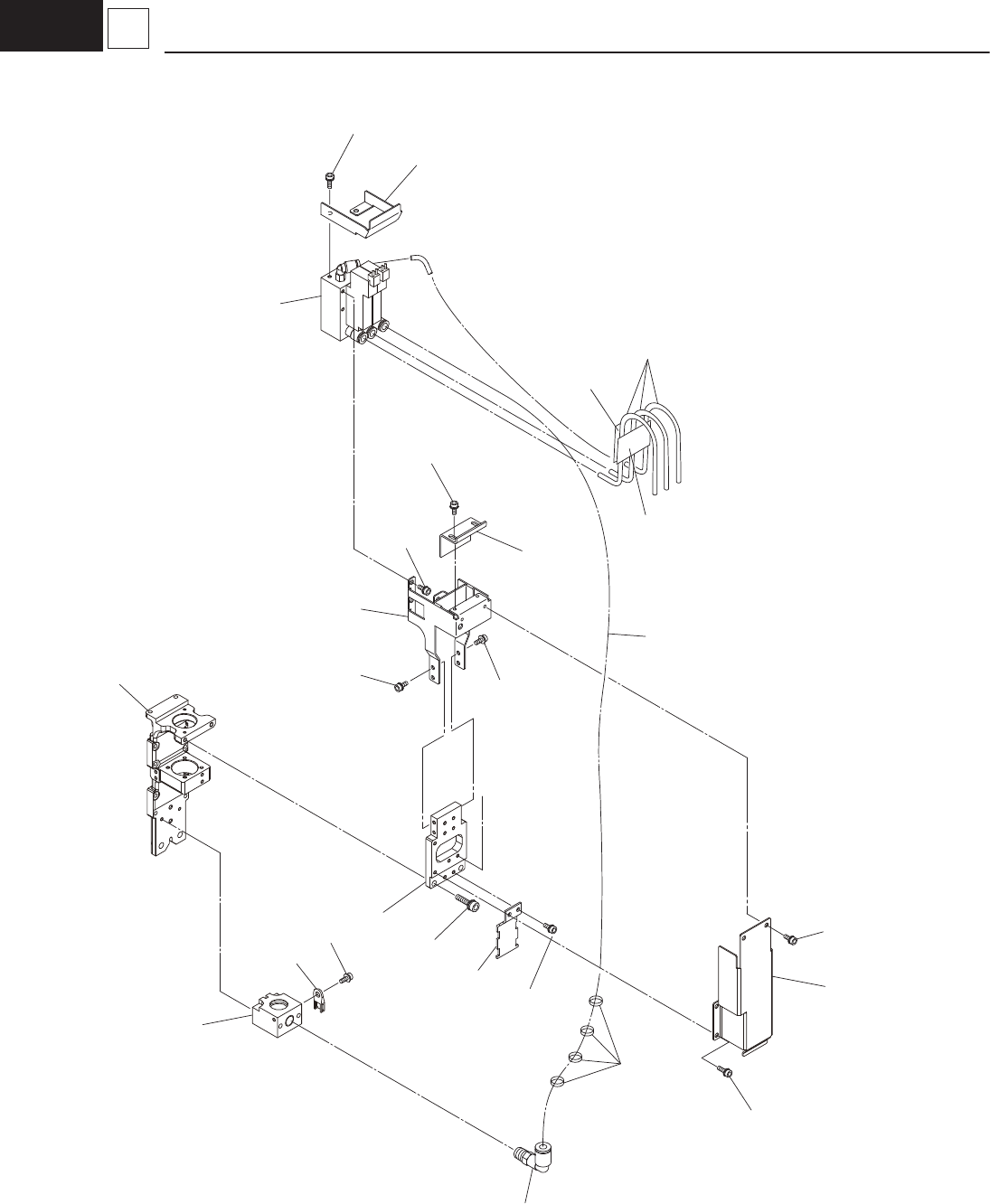

6 Solenoid Valve, Vaccum Sensor
1303-001
556
555
542
553
550
554
543
551
551
565
544
551
544
544
544
545
549
574
581
564
573
See Fig. J1-4
Key No.312
