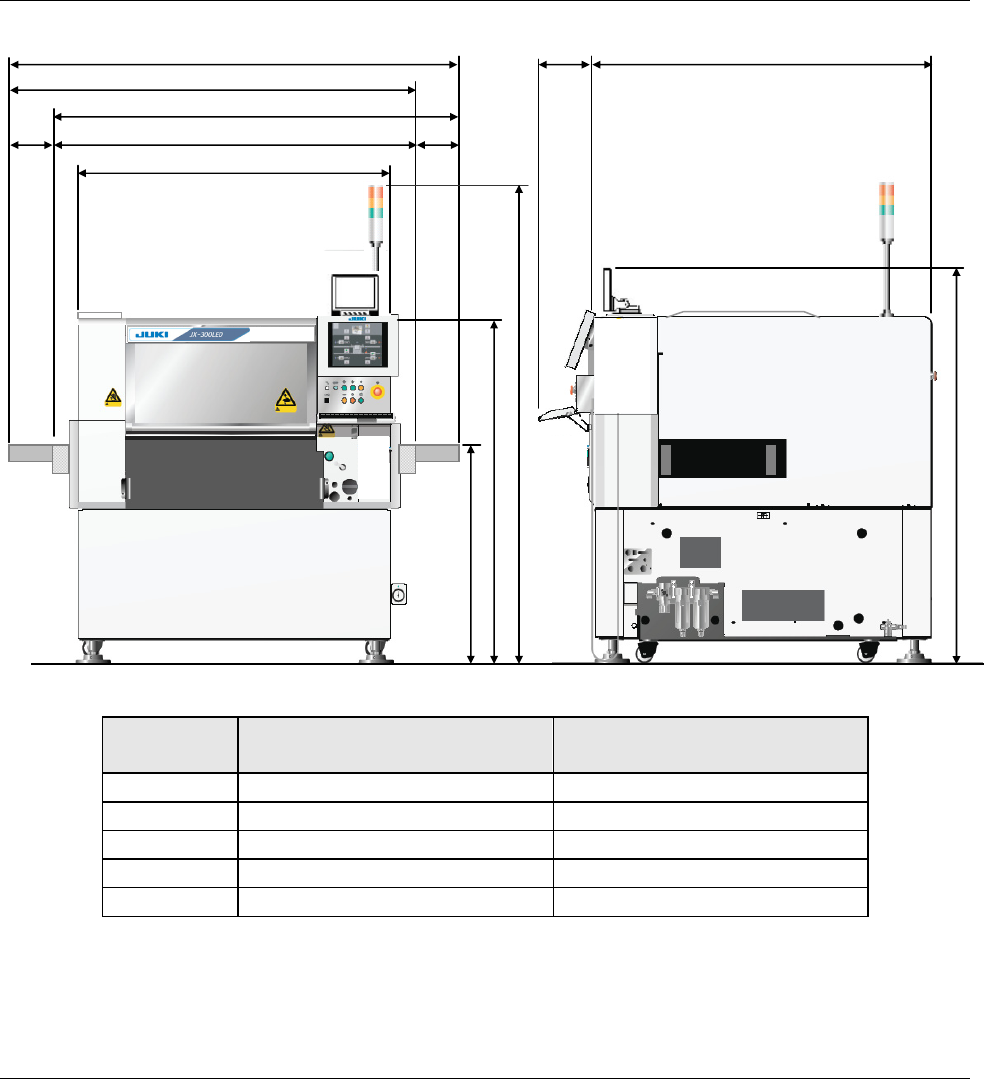

4-2-2 外形寸法 (最大突起物を除く)
JX-300LED
(単位：mm)
寸法 標準
長尺基板対応
（X 方向 1500mm）オプション
搬送高さ 900 のみ 900 のみ
A 1,920 2,520
B 210 510
C
1,710 (注 1) －
D
－ 1,500 (注 2)
注1：標準は搬送流れ仕様により、輸送時は片側（IN 側）の搬送延長部分 B を取り外します
注2：長尺基板対応オプション時は、両側の搬送延長部分 B を取り外します
4-2-3 本体質量
標準機 ： 1,420kg
D (1500mmOP 時輸送時搬送長さ)
A
A
B
B
265
1393
C
(
搬送 LR 仕様時輸送時搬送長さ
)
C
(
搬送 RL 仕様時輸送時搬送長さ
)
1685
1300(本体幅寸法)
2
000
1440
900
8
4-3 搭載サイクルタイム（1 時間あたりの部品実装数）
(1) 角チップ(1005) (IPC9850 準拠)
部品高さ仕様 タクト (CPH)
SC(6mm) 19,300
NC(12mm) 18,800
*1 搭載素子 1005 角チップを 200×200mm、基板厚さ：2.5mm の基板上に、0°、90°、180°、270°
の角度で 400 点、順次搭載した時の 1 時間当たりの搭載可能点数です。 (IPC9850 準拠)
*2 8mm テープフィーダを使用し、L1～L6 ノズル同時吸着後、部品有無チェックを行ってから順次搭載する動
作で測定しています。
*3 チップ立ち検出等のチェック機能は除く最適条件での測定です。
(2) 角チップ(LED)
部品高さ仕様 タクト (CPH)
SC(6mm) 18,200
NC(12mm) 17,300
*1 搭載素子 LED 角チップを JUKI 指定の搭載パターンで順次搭載した時の 1 時間当たりの搭載可能点数
です。 (マーク認識時間含まず)
*2 12mm テープフィーダを 6 本使用し、L1、L3、L5 ノズルの同時吸着と L2、L4、L6 ノズルの同時吸着を行い、
吸着後部品有無チェックを行ってから順次搭載する動作で測定しています。
*3 チップ立ち検出等のチェック機能は除く最適条件での測定です。
(3) LED 拡散レンズ
部品高さ仕様 タクト (CPH)
SC(6mm) -
NC(12mm) 10,000
*1 搭載素子 LED 拡散レンズを JUKI 指定の搭載パターンで順次搭載した時の 1 時間当たりの搭載可能点
数です。 (マーク認識時間含まず)
*2 12mm テープフィーダを 6 本使用し、L1、L3、L5 ノズルまたは L2、L4、L6 ノズルの 3 個同時吸着後、部品
有無チェックを行ってから順次搭載する動作で測定しています。
*3 チップ立ち検出等のチェック機能は除く最適条件での測定です。
9
4-4 ノズル
部品種毎の搭載信頼性を高めるために、下表のような複数種のノズルが設定されています。
JX-300LED 標準添付ノズルは、下表のノズル組からの選択になります。
表 標準添付ノズル
ノズル ノズル組
番号 内径 外径
A B D E F G H
自由
選択組
対象部品（参考）
500
2-φ0.4
1.0x0.5 － 6 － － － － －
1005, 1608, 2012 ※2
SOT(モールド部 1.6 x 0.8)
501
φ0.25
0.7x0.4 － － 6 － － － － 0603
502
φ0.4 φ0.7
6 － 6 3 － － 3 1005
503
φ0.6 φ1.0
6 － 3 6 3 6 3
1608, 2012, SOT( モールド部 1.6 x 0.8),
SOT(モールド 2.0 x 1.25)
504
φ1.0 φ1.5
－ 4 1 3 6 6 3
2012, 3216, SOT23,
SOT(モールド部 2.0 x 1.25)
505
φ1.7 φ3.5
1 2 － 3313
アルミ電解コンデンサ(小)
タンタルコンデンサ,トリマ
506
φ3.2 φ5.0
1 1 － 1313
アルミ電解コンデンサ(中)
SOP(狭幅タイプ) , SOJ,コネクタ
507
φ5.0 φ8.5
1 1 － － 111
アルミ電解コンデンサ(大) , SOP(広幅タイプ),
TSOP,QFP,PLCC,コネクタ
508C
φ8.0 φ9.5
1 1 1 1 1 1 1
※1
QFP, PLCC, BGA
合計本数 16 15 17 17 17 16 17 15
・ATC の設置総可能ノズル数： 26 本
※1：標準ノズル自由選択組は、500～508C の中から 15 本を選ぶことが可能です。ただし、装置のキャリブレーショ
ン用に使用するノズルは必ず含みます。
・レーザキャリブレーション用（500,502,503 ノズルのうちいずれか 1 本）
・キャリブレーション用（508C ノズル 1 本）
※2：2012R の吸着面形状により、θ ズレが発生する場合があるため、2012R 部品の高密度搭載（隣接 0.3mm
以下）を必要とする場合は 504 ノズルを使用してください。
