4-7 対象基板
4-7-1 基板搬送方向
右流れ（正面から見て、左から右方向に搬送）
左流れ（正面から見て、右から左方向に搬送）
注：工場出荷時に対応。
4-7-2 基板仕様
(1) 基板寸法
（単位：mm）
最大寸法（L
2
x W
2
）
最小寸法
（L
1
x W
1
）
1 回
クランプ時
2 回
クランプ時
3 回
クランプ時
厚さ
標準仕様
610×360 1,200×360 -
長尺基板対応
（オプション）
50x50
610×360 1,200×360 1,500×360
1.0～4.0
（実寸）
注： 3バッファで動作する“IN/OUT バッファ（オプション）”を使用するとき、基板サイズは 410mm×360mm 以下と
なります。
(2) 基板質量の最大許容値
3,000g
(3) 基板反り許容値
50mm 当たり 0.2mm 以下で、上反り、下反り共に 1mm 以下（JIS B 8461 に準ずる）。
(4) 基板検出センサ
基板材質・基板色に限らず、反射率の低い基板はセンサで検出できない場合があります。
12

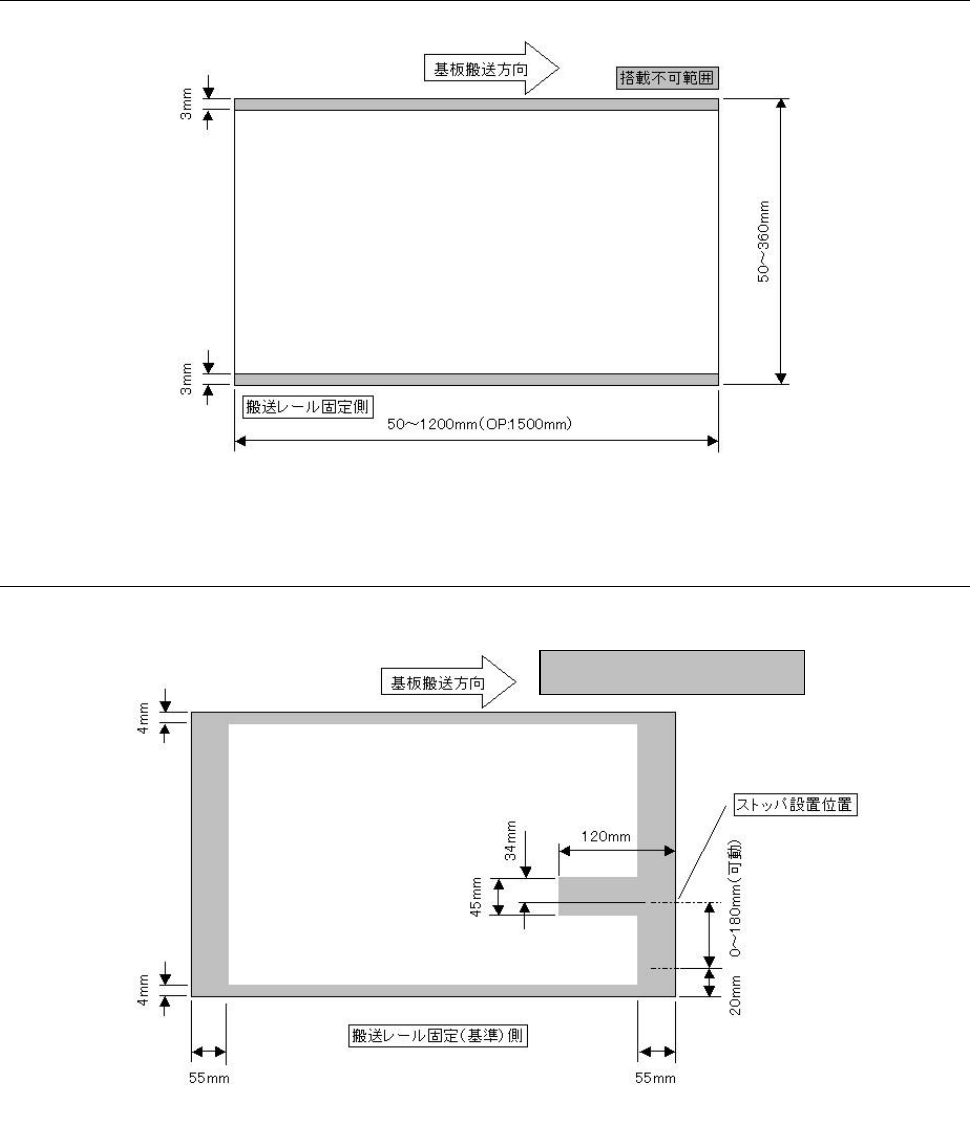

4-7-3 基板搬送部品搭載不可範囲
基板上面
図 部品搭載不可範囲
4-7-4 サポートピン設置不可範囲
基板下面
網掛け部ｻﾎﾟｰﾄﾋﾟﾝ設置不可範囲
注 1：基板搬送方向が、反対方向（左流れ）の時は、サポートピン(オプション)設置不可範囲は、
上図と左右対称になる。
図 サポートピン設置不可範囲
13
4-7-5 基板上面及び裏面搭載可能範囲
図 基板上面及び裏面搭載可能範囲
機種 部品高さ仕様 h1：部品高さ (mm)
SC 仕様
6
JX-300LED
NC 仕様
12
基板搬送基準
手前基準のみ
基板クランプ方式
基板下面を基準とし、固定側、可動側とも上方からクランプバーでエッジクランプする方式。
基板幅調整方式
・ 標準 ：ハンドルによる手動調整方式。
・ オプション ：モータによる自動基板幅調整方式（基板最小サイズ：50.0mm x 50.0mm）。
基板バッファ
標準はバッファ無し。IN/OUT バッファオプション追加により、3 バッファで使用可能。
詳細はオプションの“5-2-10 IN/OUT バッファ”を参照ください。
基板位置決め基準
・ 外形基準
部品
基板
h1：寸法は、下表参照
基板裏面
搭載不可範囲
最大
10mm
3
