5.吸嘴的清扫方法

5. 吸嘴的清扫方法

为使元件的吸取以及贴装的可靠性稳定并持续，请定期实施吸嘴的清扫。

•

请以一个星期为基准定期进行清扫。

Note

推荐每 3 ～ 4 天清扫一次 0402 用吸嘴。

•

请根据吸嘴的使用频率和周围环境，按不同需要，改变清扫频率。

•

吸嘴的真空吸引力变弱，吸取以及贴装情况不良时，请在每次确认后进行

清扫。

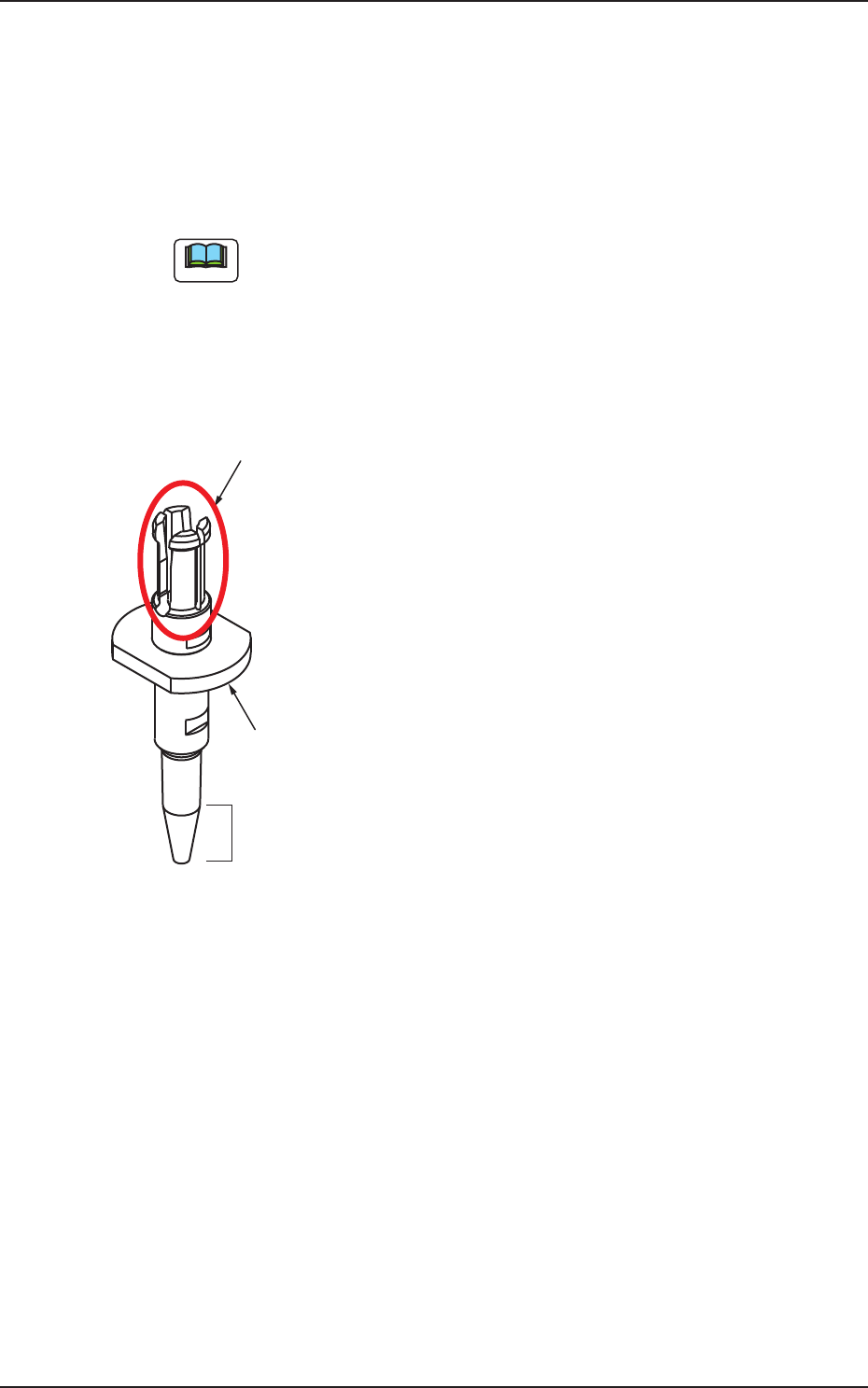

清扫吸嘴时，请不要用力握住这个部分。

否则吸嘴有时会损坏掉。

有必要用力握住时，请握住轴环面。

多次发生识别异常时，请用牙刷将

轴环背面擦20次左右。

锥部

F4A46

4OM-1752

1-53

•

吸嘴清扫方法一览表

吸嘴种类部位污垢方遮蔽胶带

针规

+

插入治具

钻

吹气

治具

+

水洗

水压式

清洗机

使用布等

擦拭

清扫

频率

弹簧吸嘴

0402 用

吸嘴

前端部

带锡膏

○ ○

适当

吸嘴

前端孔

助焊剂、

异物的堵塞 ○ ○ ○

吸嘴

内部孔

助焊剂

○

1 週

弹簧

滑动部

空气中的污染

纸纤维 ○ ○

吸嘴外部

○

过滤器

更换

弹簧吸嘴

0603 ～

1608 用

吸嘴

前端部

带锡膏

○ ○

适当

吸嘴

前端孔

助焊剂、

异物的堵塞 ○ ○ ○

吸嘴

内部孔

助焊剂

○

1 週

弹簧

滑动部

空气中的污染

纸纤维 ○ ○

吸嘴外部

○

过滤器

更换

坚硬吸嘴吸嘴

前端部

带锡膏

○ ○

1 週

吸嘴

前端孔

助焊剂、

异物的堵塞 ○ ○ ○

吸嘴

内部孔

助焊剂

○

吸嘴外部

○

过滤器

更换

T4A15

1305-001

5.吸嘴的清扫方法

4OM-1752

1-541305-001

5.1吸嘴的清扫步骤

5.1 吸嘴的清扫步骤

Reference

拆卸吸嘴过滤器

关于详细内容，请参照“第一章 5.3 吸嘴过滤器

的拆卸方法”章节。

对吸嘴进行吹气清洁

确认吸附孔无堵塞

关于详细内容，请参照“第一章 5.4 吹气方法”

章节。

请用放大镜确认吸嘴前端的吸附孔是否堵塞。

关于详细内容，请参照“第一章 5.5 利用针规

清扫高速吸嘴孔部”章节。

拆卸吸嘴

关于详细内容，请参照“第一章 5.2 吸嘴的拆卸

方法”章节。

插入吸嘴过滤器

关于详细内容，请参照“第一章 5.7 吸嘴过滤器

的插入方法”章节。

F4A47

通知

吸嘴清扫时使用了超声波清洗及溶剂时，吸嘴粘合结合部的

粘合剂发生恶化，发生粘合剂的剥离破损。
