4OM-1752 1-67 1305-001 (3) 将吸嘴过滤器开口部朝向过滤器插入治具，把吸嘴插入到引导部。 Note 请注意吸嘴过滤器开口部的朝向。 引导部 F4A62 (4) 用手指向上推入吸嘴凸缘下面固定，以免吸嘴倾斜。 吸嘴 F4A63 5.7吸嘴过滤器的插入方法
4OM-1752
1-661305-001
•
中异形吸嘴
Procedure

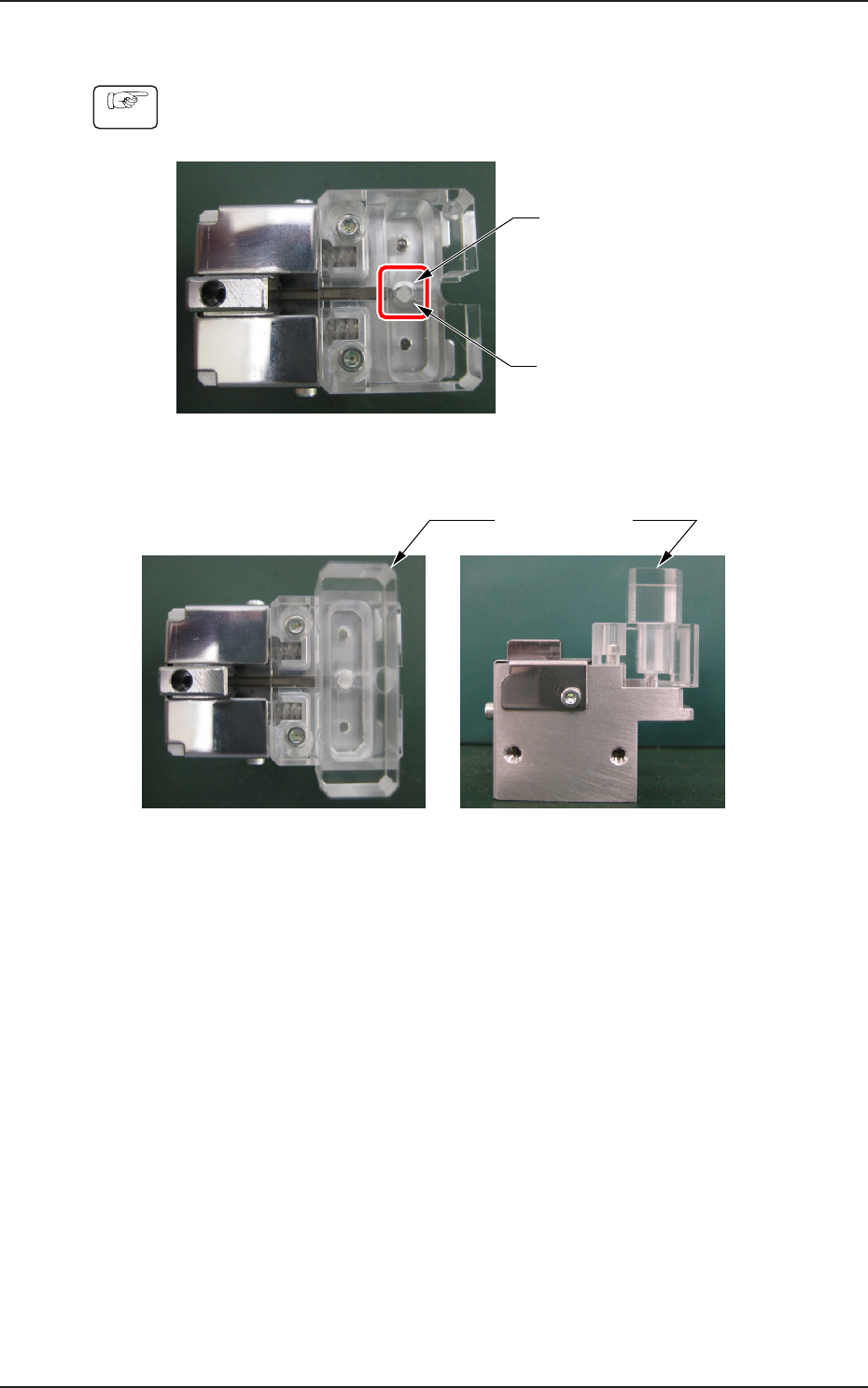

(1)将吸嘴过滤器安装到孔部。
孔部
吸嘴过滤器
F4A60
(2)将过滤器压块插入到过滤器安装开口部。
过滤器压块
F4A61
5.7吸嘴过滤器的插入方法
4OM-1752
1-671305-001

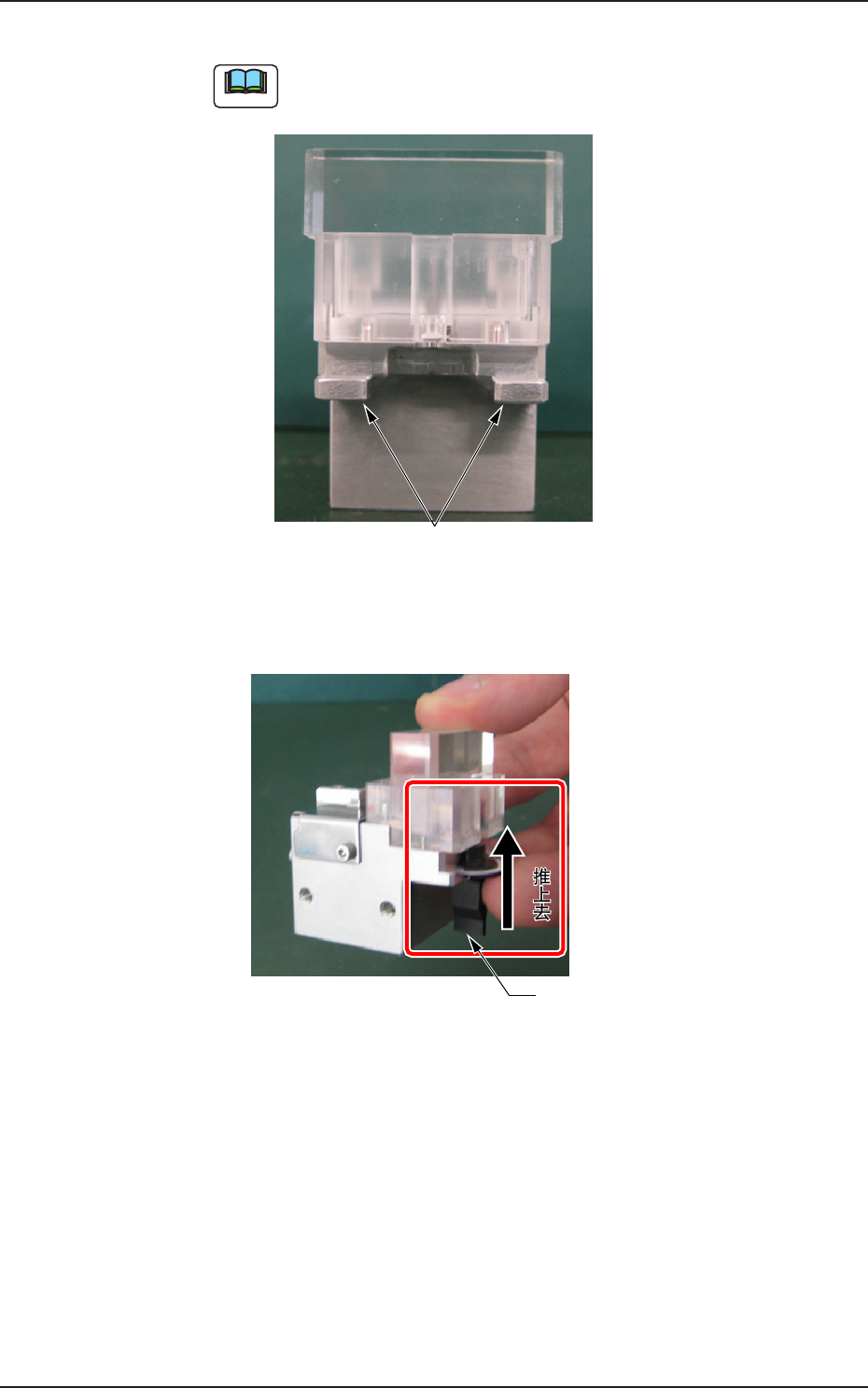

(3)将吸嘴过滤器开口部朝向过滤器插入治具，把吸嘴插入到引导部。
Note
请注意吸嘴过滤器开口部的朝向。
引导部
F4A62
(4)用手指向上推入吸嘴凸缘下面固定，以免吸嘴倾斜。
吸嘴
F4A63
5.7吸嘴过滤器的插入方法
4OM-1752
1-68

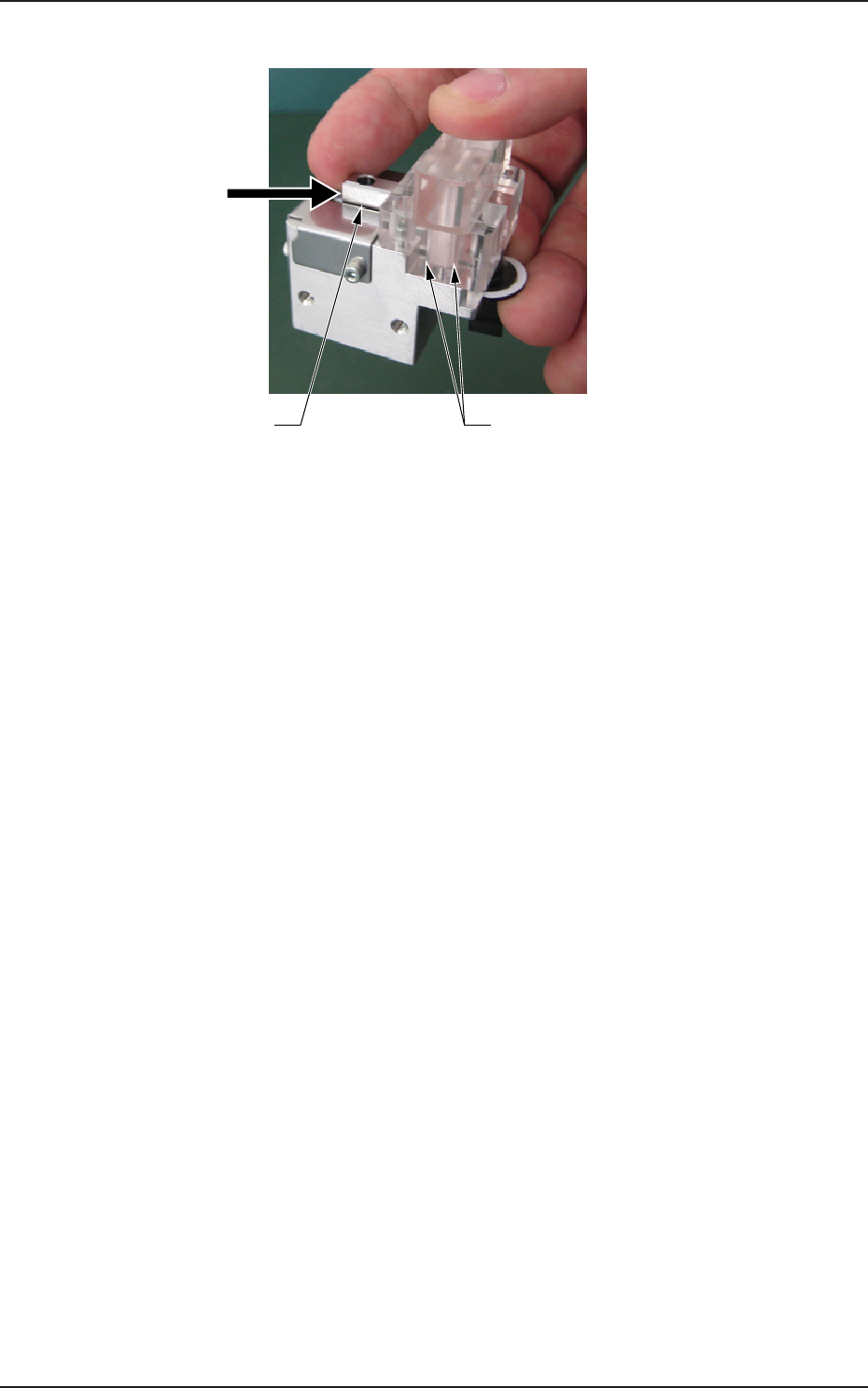

(5)将滑动部推到主机丙烯模块端面，插入吸嘴过滤器。
丙烯模块端面
滑动部
推
F4A64
5.7吸嘴过滤器的插入方法
