4OM-1752 1-55 5.2 吸嘴的拆卸方法 • 通过操作界面将吸嘴收纳到吸嘴储料器内，取出各吸嘴储料器。 Notice  (a) 请不要用手从安装头取出吸嘴。  否则吸嘴和吸取数据不相符。 (b) 请不要在安装头上安装吸嘴的状态下进行吹气。以免过滤器从安装头弹出来损坏安装头。 (c) 请不要在装着头部的状态消磁。  请不要从外部对头部施加磁场。  例如 • 请勿接近磁铁。  • 请勿接近消磁机。  请…

4OM-1752

1-541305-001

5.1吸嘴的清扫步骤

5.1 吸嘴的清扫步骤

Reference

拆卸吸嘴过滤器

关于详细内容，请参照“第一章 5.3 吸嘴过滤器

的拆卸方法”章节。

对吸嘴进行吹气清洁

确认吸附孔无堵塞

关于详细内容，请参照“第一章 5.4 吹气方法”

章节。

请用放大镜确认吸嘴前端的吸附孔是否堵塞。

关于详细内容，请参照“第一章 5.5 利用针规

清扫高速吸嘴孔部”章节。

拆卸吸嘴

关于详细内容，请参照“第一章 5.2 吸嘴的拆卸

方法”章节。

插入吸嘴过滤器

关于详细内容，请参照“第一章 5.7 吸嘴过滤器

的插入方法”章节。

F4A47

通知

吸嘴清扫时使用了超声波清洗及溶剂时，吸嘴粘合结合部的

粘合剂发生恶化，发生粘合剂的剥离破损。

4OM-1752

1-55

5.2 吸嘴的拆卸方法

•

通过操作界面将吸嘴收纳到吸嘴储料器内，取出各吸嘴储料器。

Notice

 (a)请不要用手从安装头取出吸嘴。

否则吸嘴和吸取数据不相符。

(b)请不要在安装头上安装吸嘴的状态下进行吹气。以免过滤器从安装

头弹出来损坏安装头。

(c)请不要在装着头部的状态消磁。

请不要从外部对头部施加磁场。

例如

•

请勿接近磁铁。

•

请勿接近消磁机。

请以单体状态对吸嘴消磁。

Reference

关于吸嘴收纳步骤，请参照“第二卷第六章5. 吸嘴交换”章节。

1305-001

5.2吸嘴的拆卸方法

4OM-1752

1-561305-001

5.3 吸嘴过滤器的拆卸方法

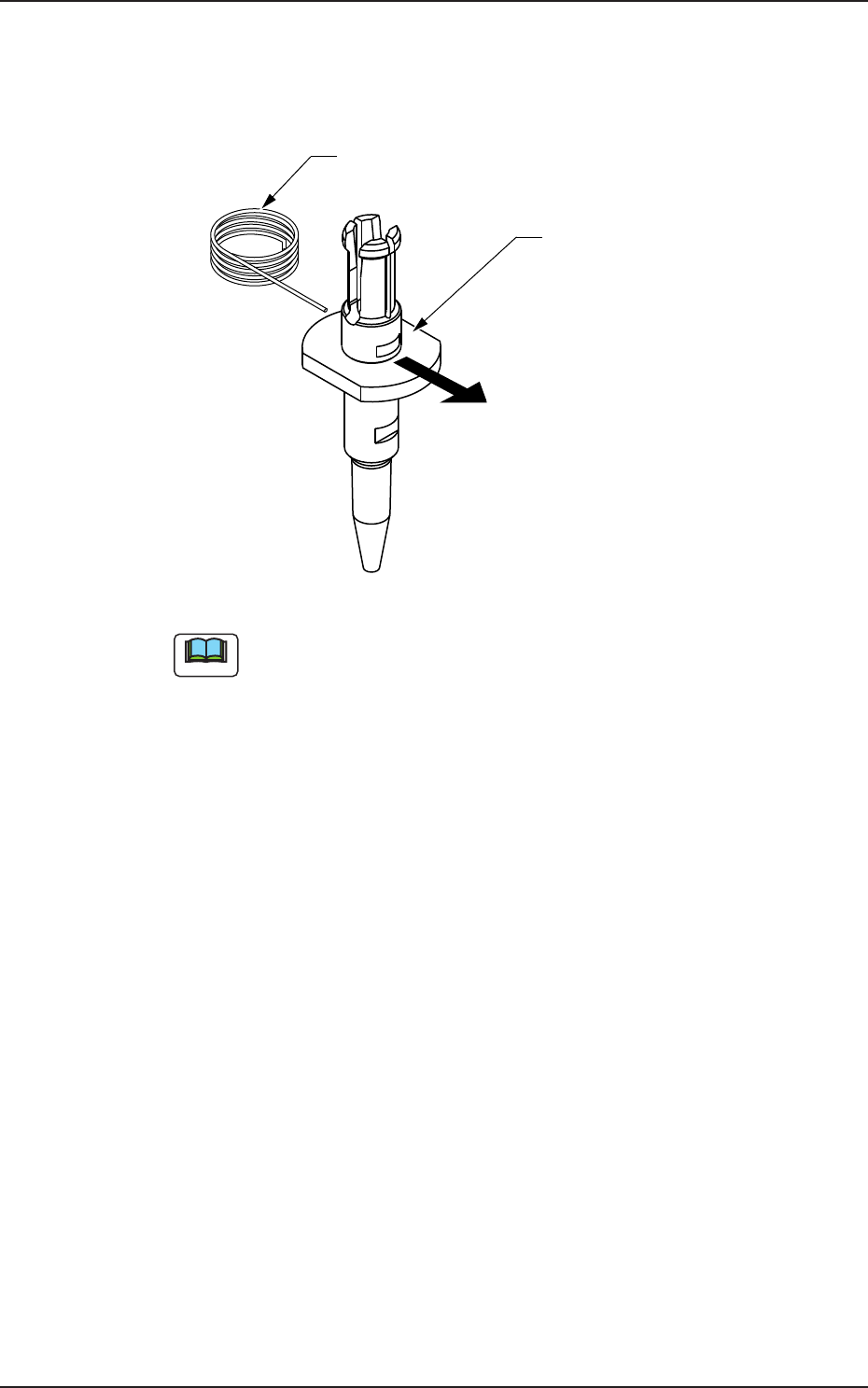

如下图所示，使用过滤器拔取治具，将吸嘴过滤器推出来。

过滤器拔取治具

吸嘴

推

将吸嘴过滤器推出来

F4A48

Note

请不要再次使用拆下的吸嘴过滤器。

5.3吸嘴过滤器的拆卸方法
